INSTALACIÓN
9/30/98
4-10 HySpeed HT2000 Manual de Instrucciones

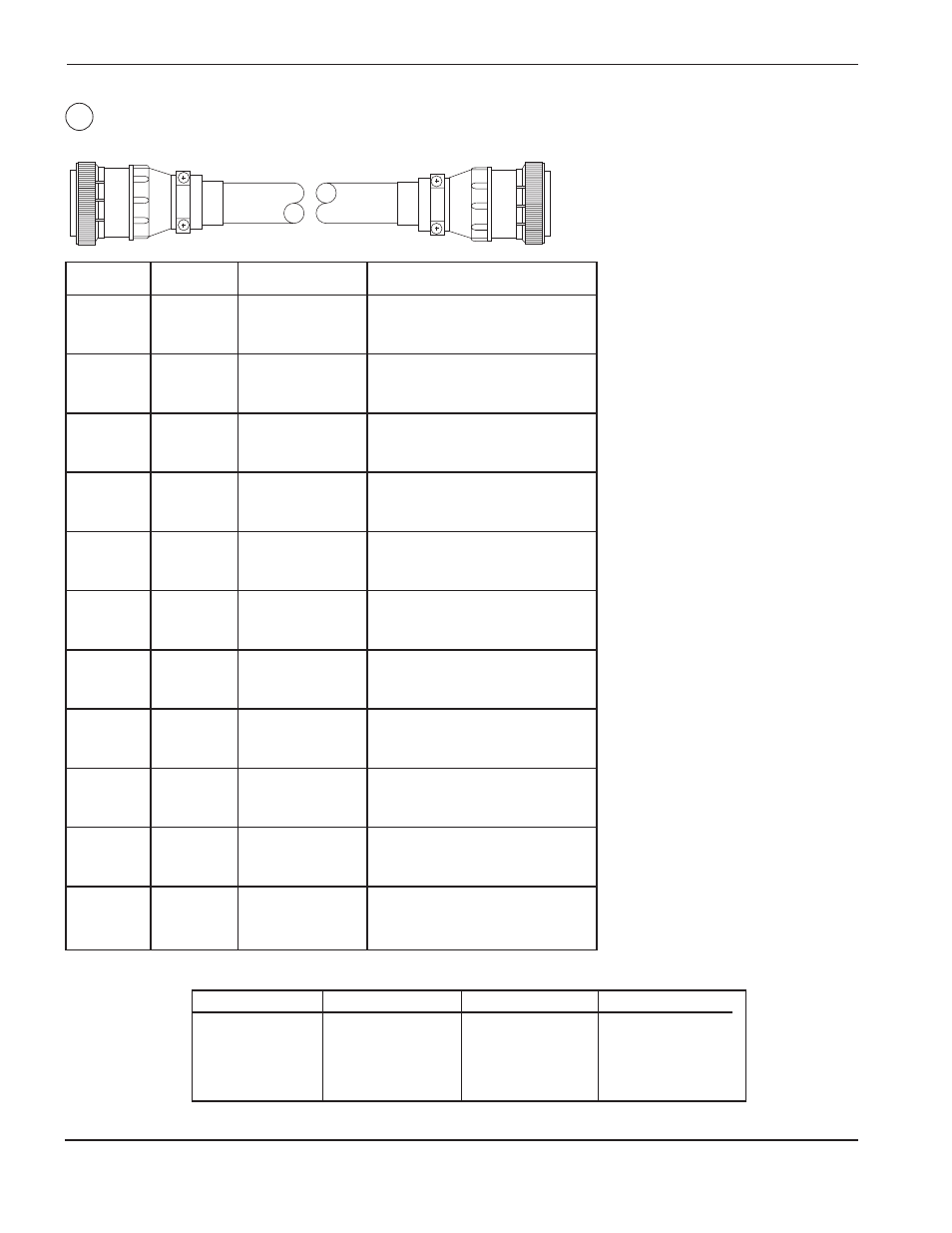

Cable de consola de gases – Fuente de energía a consola de gases
De 1X2 A 3X1 Color Señal
29 29 negro S3 / MV2 Aumenta
30 30 rojo sin uso
34 34 blindado Protector
5 5 negro S3 /MV2 Disminuye
6 6 blanco S3 /MV2 común
1 1 blindado Protector
2 2 negro LT1 /CC Encendido
3 3 verde LT1 /CC Encendido
7 7 blindado Protector
8 8 negro SV1A /O2 /N2
9 9 azul SV1A /O2 /N2
4 4 blindado Protector
27 27 rojo SV1B /O2 /N2
28 28 café SV1B /O2 /N2
22 22 blindado Protector
16 16 negro SV2 /O2 /N2
17 17 amarillo SV2 /O2 / N2
10 10 blindado Protector
11 11 negro SV3 / Trampa de preflujo
12 12 café SV3 / Trampa de preflujo
18 18 blindado Protector
19 19 negro S1 /N2 / O2
20 20 naranja S1/ N2 /O2
13 13 blindado Protector
14 14 rojo S2 / Test / Preflujo
15 15 blanco S2/ Test /Común
21 21 blindado Protector
35 35 rojo S2 / Test /Marcha
36 36 verde S2 /Test / Común
31 31 blindado Protector
32 32 rojo PS1 y PS2
33 33 azul PS1 y PS2
37 37 blindado Protector
6
No. de pieza Largo
023549 15 ft (4,6 m)
023605 25 ft (7,5 m)
023757 38 ft (11,5 m)
023606 50 ft (15 m)
No. de pieza Largo
023607 75 ft (23 m)
023608 100 ft (30,5 m)
023743 125 ft (38 m)
023609 150 ft (46 m)
1X2 3X1
