MODO DE OPERAR
23
6-38 HySpeed HT2000 Manual de Instrucciones

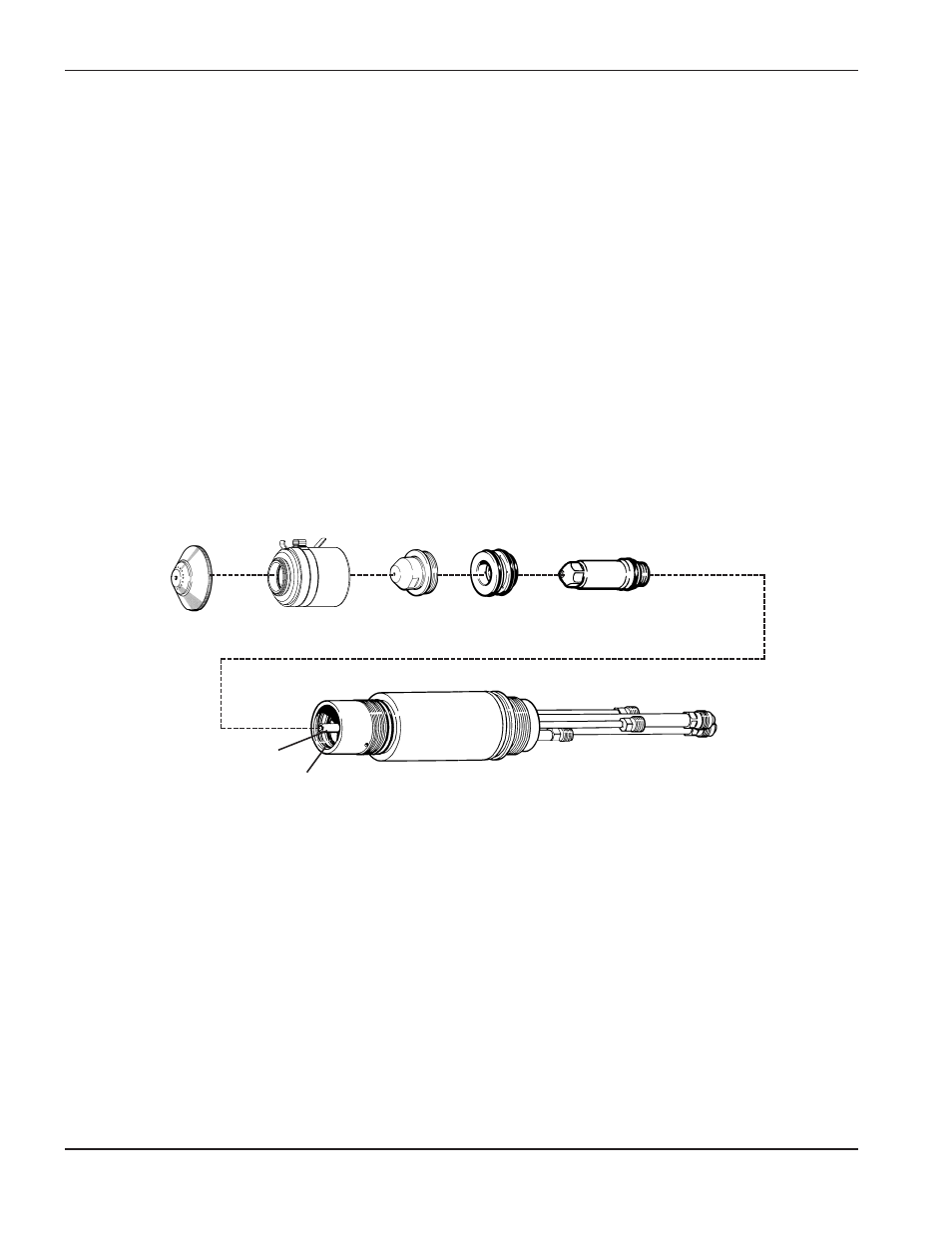

Figura 6-7 Cambio de piezas consumibles
Cambio
1. Antes de instalar el electrodo, asegúrese de lubricar el anillo-O muy ligeramente con el lubricante de silicón.
Vuelva a colocar el electrodo y apriételo con la llave. No lo apriete demasiado.
2. Antes de instalar el difusor, asegúrese de lubricar los anillos-O muy ligeramente con el lubricante de silicón.
Coloque el difusor con el anillo -O inferior dando cara al interior de la antorcha. Empújelo en su lugar. Sujete
el difusor en su lugar hasta que haya instalado la boquilla para evitar que caiga en la mesa de agua.
3. Instale la boquila y rósquela con los dedos. Termine de apretarla con la llave. No la apriete demasiado.
4. Rosque el aislador al capuchón de retención y apriételo a mano. Rosque el capuchón de retención a la
antorcha a mano. Asegúrese de que quede suficientemente apretado; si está flojo, puede afectar el flujo del
gas.
Aislador Capuchón de retención Boquilla Difusor Electrodo
Anillo de
corriente
Cuerpo de la antorcha
(aparece sin el subconjunto de válvula de bloqueo y manga)
Tubo de agua
