MANTENIMIENTO
20
8-28 HySpeed HT2000 Manual de Instrucciones
Drenaje del refrigerante de la antorcha
Hypertherm recomienda que se drene el líquido refrigerante de la antorcha desde la fuente de energía y antorcha
antes de transportar el sistema. Después de que se ha hecho el procedimiento de drenaje, una pequeña cantidad
del refrigerante se mantendrá en el sistema de la bomba y válvulas. Por esta razón, Hypertherm también
recomienda que se purgue una fracción apropiada de glicol de propileno a través del sistema antes de drenarlo si
el sistema estará sujeto a temperaturas frías extremas. Note que el número para la solución estándar de
Hypertherm de glicol de propileno es 028872 el cual está tasado hasta temperaturas de -12ºC.
1. Desconecte toda la potencia del sistema HT2000.
2. Quite la tapa del llenador del tanque de reserva y permita que haya el respiradero apropiado.
3. Drene el tanque de reserva de la fuente de energía abriendo la válvula en la parte de abajo del tanque de
reserva. Cierre la válvula después de que el refrigerante ha drenado. Véase la Fig. 8-8. En sistemas más
antiguos, es posible que no haya válvula o la válvula esté en una posición diferente de la que se muestra en la
figura abajo. Usando sifón saque el refrigerante del tanque por medio del llenador, si no hay válvula.
4. Asegúrese de que la antorcha y los consumibles estan instalados y conectados a la fuente de energía.
5. Desconecte la manguera de fuente de refrigerante de la antorcha (manguera negra con la banda verde) de la
parte de atrás de la fuente de energía. Véase la Figura 8-6.
6. Sople aire seco y limpio a una presión entre 5,5-8,3 bares dentro de la manguera de fuente de refrigerante de
la antorcha hasta que el refrigerante deje de fluir dentro del tanque de reserva.
7. Drene o saque, por medio de sifón, el refrigerante que queda desde el tanque de reserva como se indica en el
paso 3.
8. Destornille el bastidor del filtro de refrigerante de la parte de atrás de la fuente de energía. Véase la Fig. 9-10
(versión inglés) para la ubicación del bastidor del filtro.
9. Vacíe todo refrigerante del bastidor del filtro.
10. Vuelva a atornillar el bastidor del filtro de refrigerante dentro de la parte de atrás de la fuente de energía.

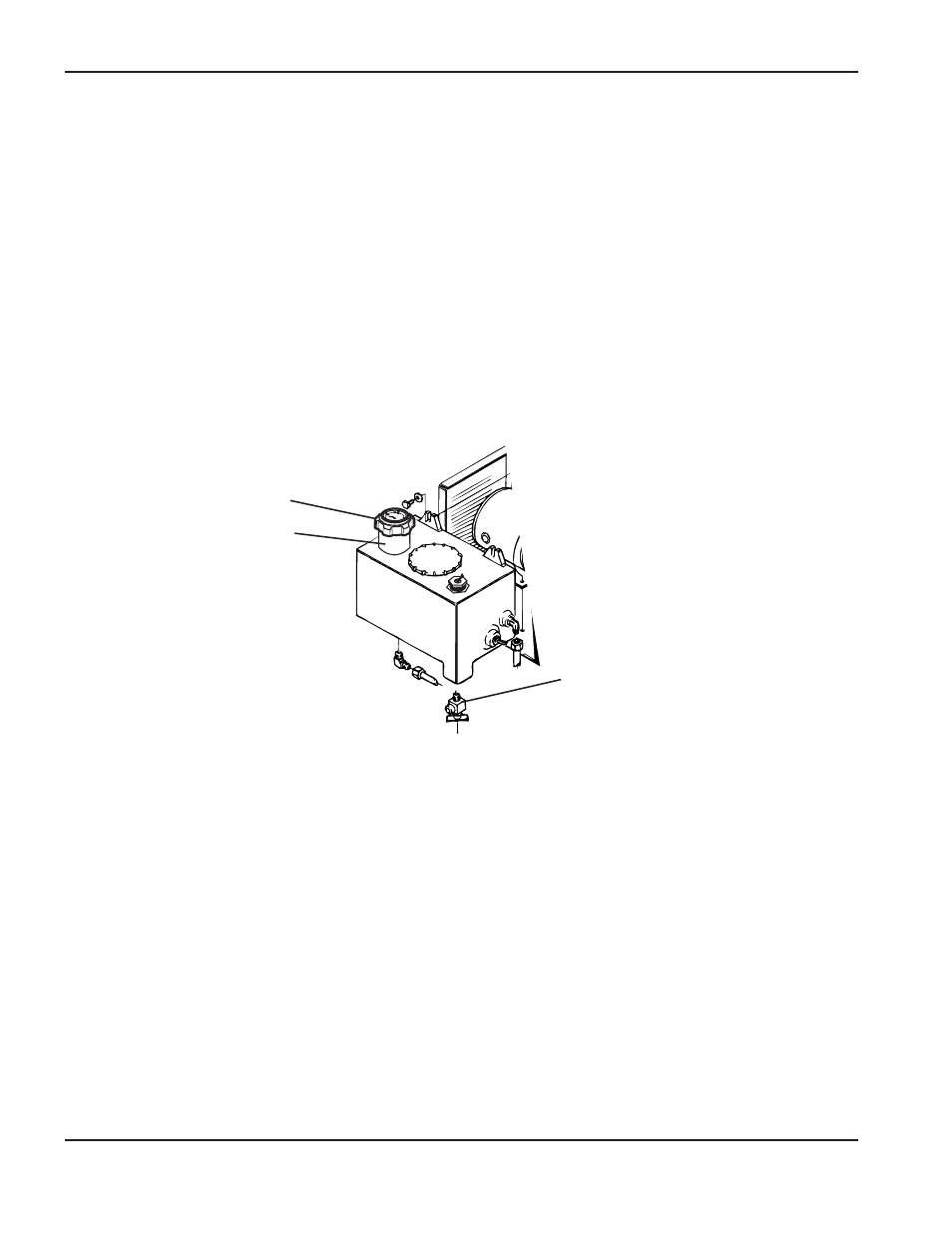

Figura 8-8 Ubicación de la válvula para drenar del tanque de reserva de refrigerante
Tapa del llenador de entrada
Llenador de entrada
Válvula para drenar
