PRE-INSTALACIÓN
9/30/98
3-8 HySpeed HT2000 Manual de Instrucciones
Configuraciones para 220/380/400/415 V del transformador T1 y T2
• La fuente de energía de 220/380/400/415 V, 3 PH, 50 Hz generalmente es expedida de la fábrica ajustada
para operar en 380 V, a menos que se especifique otro ajuste. Para cambiar la fuente de energía a un
voltaje distinto (220 o 415 voltios), el transformador de control T1 y el transformador de 30 kw T2 deben ser
re-configurados (ver Figura 3-2).

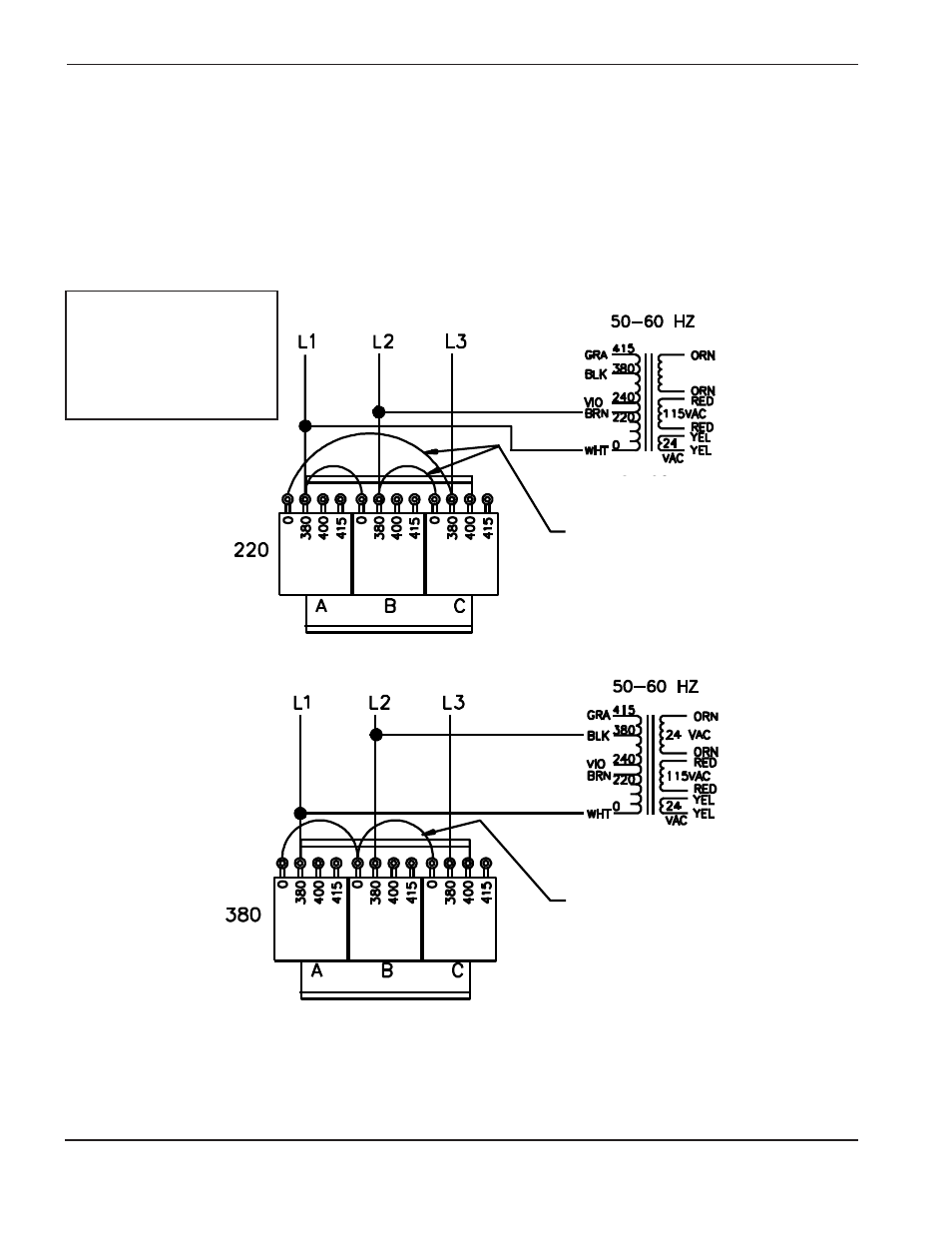

Figura 3-2 Configuraciones para 220/380/415 V del transformador T1 y T2 – 1 de 2
*El cable largo #6, requerido para la conexión
∆
, viene incluido con cada unidad.
Códigos de color
GRA = GRIS WHT = BLANCO
BLA = NEGRO ORN = NARANJA
VIO = VIOLETA RED = ROJO
BRN = CAF´É YEL = AMARILLO
CABLE #6 DE 600 VOLTIOS*
CABLE #6 DE 600 VOLTIOS*
T1
T1
T2
T2
