APÉNDICE B – CONEXIÓN A TIERRA DEL SISTEMA
5/30/01
b-4 HySpeed HT2000 Manual de Instrucciones

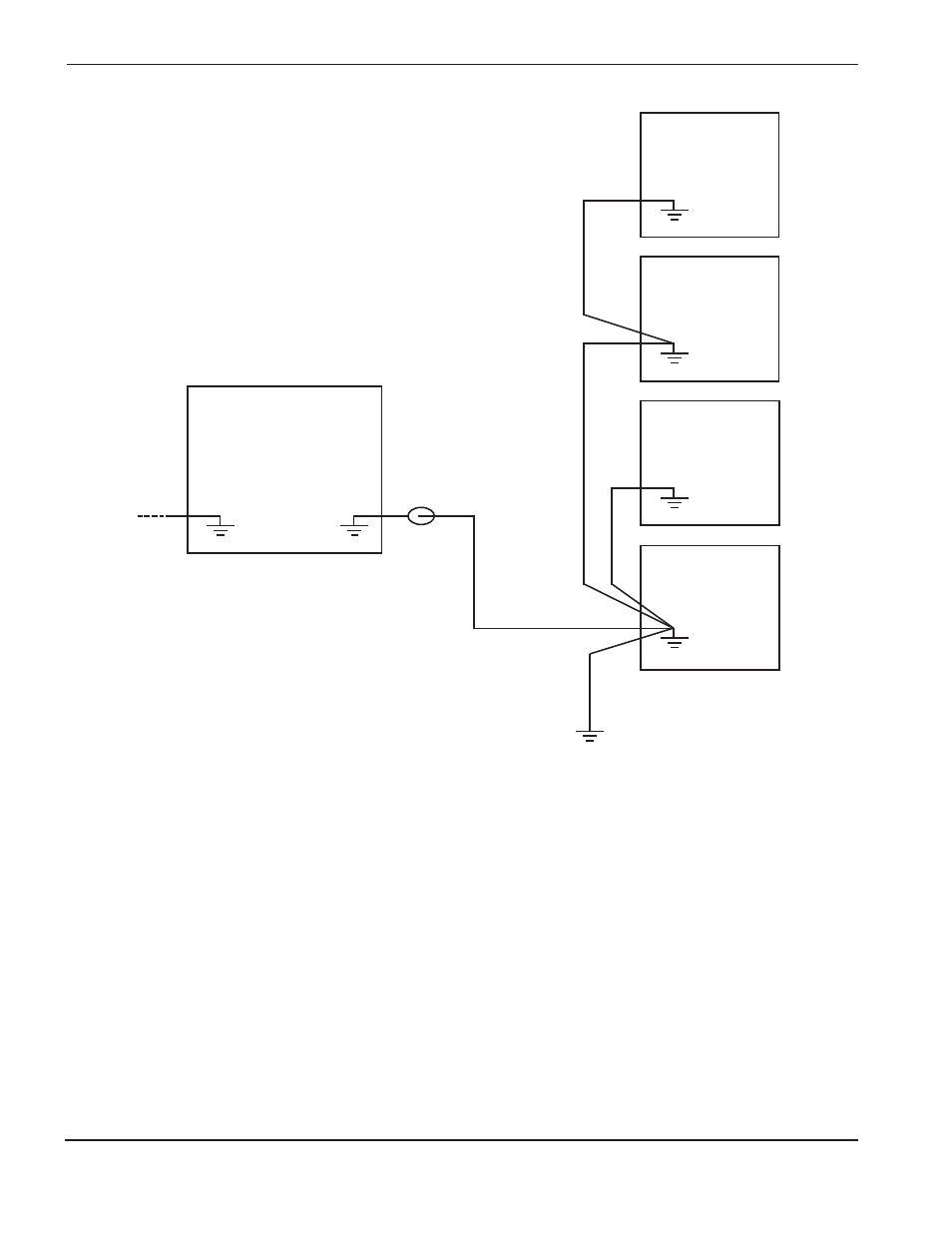

Figura b-2 Configuración alterna para la conexión a tierra
El camino preferido de los cables en esta configuración es como se muestra, pero es aceptable que se hagan las
conexiones a tierra en forma de una conexión de cadena para la consola de gas y otro equipo, hacia la consola
RHF. La consola RHF NO debería conectarse a la mesa de trabajo en forma de cadena-margarita, a través de los
otros componentes.
Fuente de energía plasma
(PE)
(PE)
Alambre eléctrico
de entrada
Tierra
Reactor de ferrito
Varilla suplementaria
para tierra
Consola de gas
Otro equipo
que recibe potencia de
la fuente de energía
plasma
Consola RHF
Mesa de trabajo
(PE)
(PE)
