MANTENIMIENTO
20
HySpeed HT2000 Manual de Instrucciones 8-23

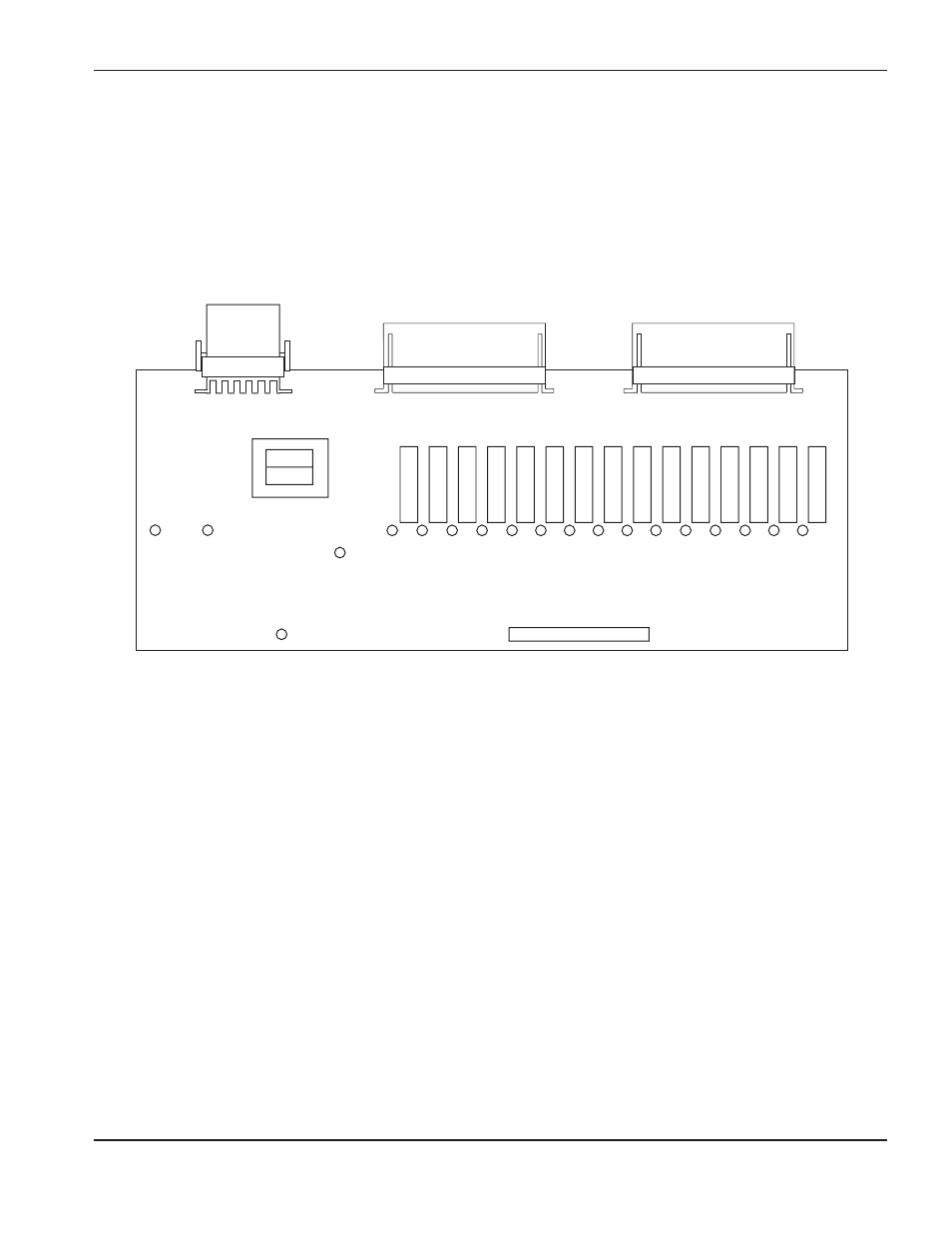

Lista de las funciones de los indicadores luminosos de la tablilla de relevadores
D6: +12VDC D11: SV4B D16: SV1B D22: Sobrante
D7: CR1 D12: SV4A D17: SV2 D24: Movimiento de máquina
D8: SV1A D13: T1 D18: SV3 D26: Sobrante
D9: Error: Rampa abajo D14: Con1 D19: SV7 D28: SV6
D10: SV5 D15: LT1/LT2 D20: Habilite salida
Rec 2
Rec 3 Rec 4
Rec 1
D6
D26 D24 D22 D28 D19 D13 D12 D11 D10 D9 D8 D7 D14 D15 D16 D17 D18
D20
Condiciones de estado de los indicadores luminosos de la tablilla de relevadores
(Los siguientes indicadores luminosos están iluminados durante las condiciones mostradas)
En ralentí
D6: +12VCD
D8: O
2
Válvula solenoide (SV1A), si está en el modo O
2
D16: N
2
Válvula solenoide (SV1B), si está en el modo N
2
D19: Válvula solenoide que percibe el capuchón (SV7)
D20: Habilite salid
D26: Sobrante
Preflujo de prueba
D6: +12VCD
D8: O
2
Válvula solenoide (SV1A), si está en el modo O
2
D10: Válvula solenoide de la válvula apagada de plasma (SV5)
D11: Válvula solenoide de preflujo (SV4B)
D19: Válvula solenoide que percibe el capuchón (SV7)
D20: Habilite salid
D26: Sobrante
D28: Válvula solenoide para el gas de protección (SV6)
