INSTALACIÓN
20
HySpeed HT2000 Manual de Instrucciones 4-15
Cable de interfase de V/C – Fuente de energía a computadora de máquina
Nota: Si Ud. utiliza un control remoto de V/C para ajustar el voltaje, omita este paso.
Antes de conectar el cable de interfase V/C de la máquina, vea los diagramas de alambrado en este manual y
verifique que el enchufe correcto está unido al control µP PCB REC6.
Conecte el extremo con enchufe del cable de interfase de máquina marcado 1X7 al receptáculo en la parte
posterior de la fuente de energía marcado MACHINE V/C 1X7 (Fig. 4-10).
De 1x7 Color Señal
2 blanco Corriente 10
3 rojo Corriente 20
4 verde Corriente 40
5 naranja Corriente 80
6 azul Corriente 100
7 blanco/negro Corriente 200
10 blindado Protector
11 azul/negro Común corriente I
12 blanco/negro Sin uso
13 rojo/blanco Sin uso
16 negro/rojo Voltaje V5
17 blanco/rojo Voltaje V10
18 naranja/rojo Voltaje V20
19 azul/rojo Voltaje V40
20 rojo/verde Voltaje V80
21 naranja/verde Voltaje V100
22 negro/blanco/rojo Voltaje V200
23 blanco/negro/rojo Voltaje V Com.

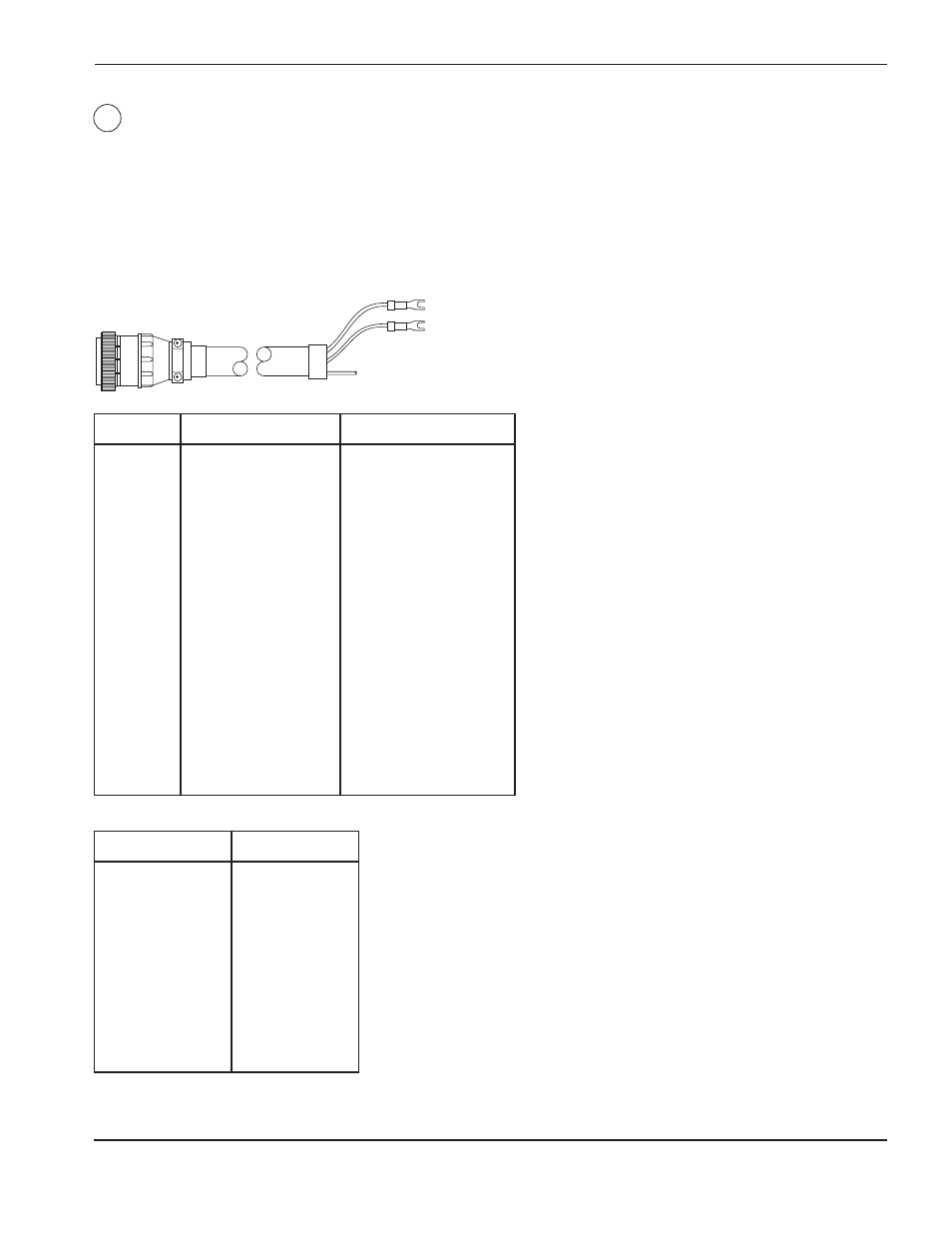

Figura 4-9 Cable de interfase de V/C – Fuente de energía a computadora de máquina
9
No. de pieza Largo
023902 6 ft (2 m)
023851 15 ft (4,6 m)
023852 25 ft (7,6 m)
023853 35 ft (10,6 m)
023854 50 ft (15 m)
023855 75 ft (23 m)
023856 100 ft (30,5 m)
123650 115 ft (35 m)
023903 125 ft (38 m)
023857 150 ft (46 m)
023858 200 ft (61 m)
1X7
