2"
3-3/4"
3-3/4"
2"
4"
3"
1/2"
Utilice tornillos que no
penetren más de 12 mm.
95 mm
50 mm
95 mm
50 mm
76 mm
12,7 mm
100 mm
10-3/4"
6"
8"
11-1/2"
5/16"
dia. (4)
8 mm
dia. (4)
290 mm
273 mm
200 mm
152 mm

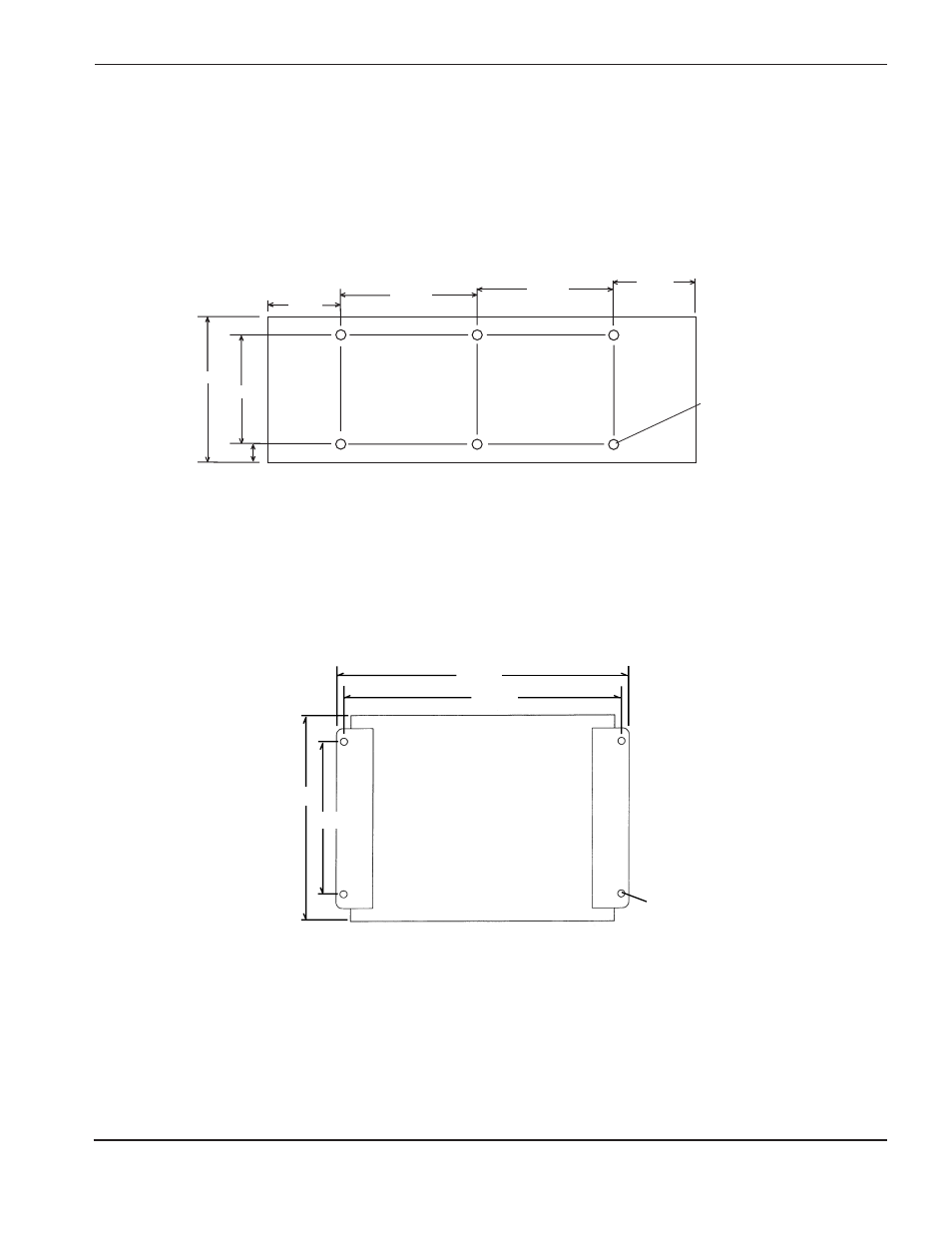

Figura 2-2: Dimensión de montura – Consola de gas
Figura 2-3: Dimensión de montura – Consola de válvula a motor
ESPECIFICACIONES
HySpeed HT2000 Manual de Instrucciones 2-7
9/30/98
Consola de alta frecuencia remota (cont.)
Dimensiones y peso:
Profundidad ..........................................................100 mm
Anchura ................................................................290 mm
Altura ....................................................................370 mm
Peso .....................................................................10,4 kg
Dimensiones y peso:
Profundidad ..........................................................200 mm
Anchura ................................................................290 mm
Altura ....................................................................100 mm
Peso .....................................................................8,2 kg
Consola de válvula a motor (No. 073219)
Consola de gas (No. 073218)
Dimensiones y peso:
Profundidad ..........................................................320 mm
Anchura ................................................................410 mm
Altura ....................................................................425 mm
Peso .....................................................................34 kg
