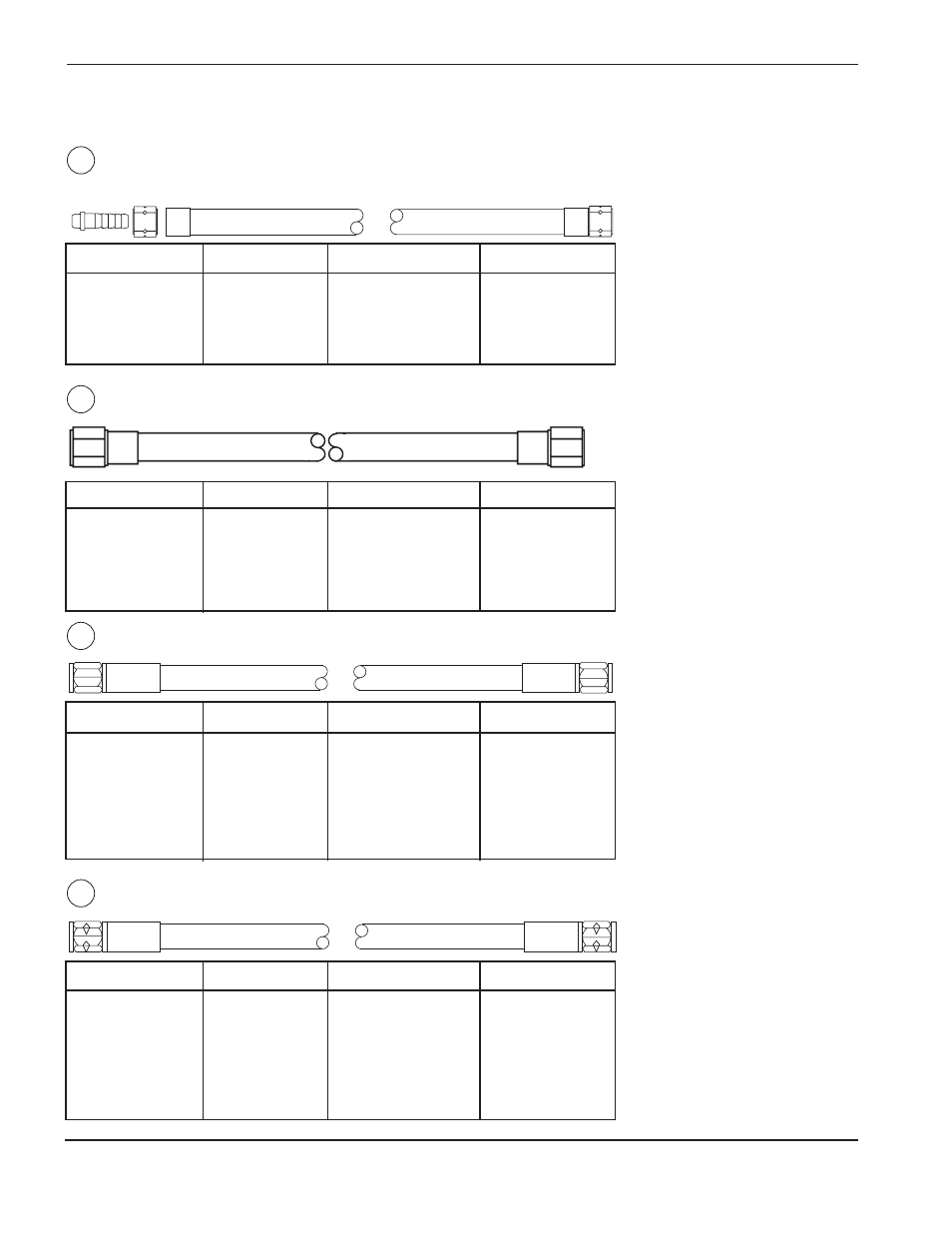

Manguera de gas protector – Consola de gases a consola de alta frecuencia remota
INSTALACIÓN
9/30/98
4-26 HySpeed HT2000 Manual de Instrucciones
Nota: Rosque
antihorariamente para
apretar
Manguera de sensor de gas protector – Consola de gases a consola de alta frecuencia remota
Manguera de preflujo de gas plasma – Consola de gases a consola de válvula a motor
20
22
No. de pieza Largo No. de pieza Largo
024316 5 ft (1,5 m) 024322 35 ft (10,6 m)
024307 10 ft (3 m) 024310 40 ft (12,4 m)
024320 15 ft (4,6 m) 024323 45 ft (13,8 m)
024308 20 ft (6 m) 024311 50 ft (15 m)
024321 25 ft (7,6 m) 024357 75 ft (23 m)
024309 30 ft (9,1 m) 024358 100 ft (30 m)
Manguera de flujo de plasma de corte – consola de gases a consola de válvula a motor
Nota: Rosque
antihorariamente para
apretar
No. de pieza Largo No. de pieza Largo
024313 10 ft (3 m) 024305 75 ft (23 m)
024302 15 ft (4,6 m) 024306 100 ft (30 m)
023303 25 ft (7,6 m) 024312 150 ft (46 m)
024304 50 ft (15 m)
21
No. de pieza Largo No. de pieza Largo
024061 5 ft (1,5 m) 024071 30 ft (9,1 m)
024063 10 ft (3 m) 024092 40 ft (12,4 m)
024065 15 ft (4,6 m) 024096 50 ft (15 m)
023067 20 ft (6,2 m) 024174 60 ft (18,2 m)
024069 25 ft (7,6 m) 024468 75 ft (23 m)
No. de pieza Largo No. de pieza Largo
024317 5 ft (1,5 m) 024030 35 ft (10,6 m)
024026 10 ft (3 m) 024031 40 ft (12,4 m)
024027 15 ft (4,6 m) 024207 45 ft (13,8 m)
024017 20 ft (6,2 m) 024340 50 ft (15 m)
024028 25 ft (7,6 m) 024343 75 ft (23 m)
024029 30 ft (9,1 m) 024344 100 ft (30 m)
23
Conexiones de la consola para gases (cont.)
