INSTALACIÓN
9/30/98
4-6 HySpeed HT2000 Manual de Instrucciones
No. de pieza Largo No. de pieza Largo
023403 15 ft (4,6 m) 023407 100 ft (30,5 m)
023404 25 ft (7,6 m) 023408 150 ft (46 m)
023405 50 ft (15 m) 023644 200 ft (62 m)
023406 75 ft (23 m)

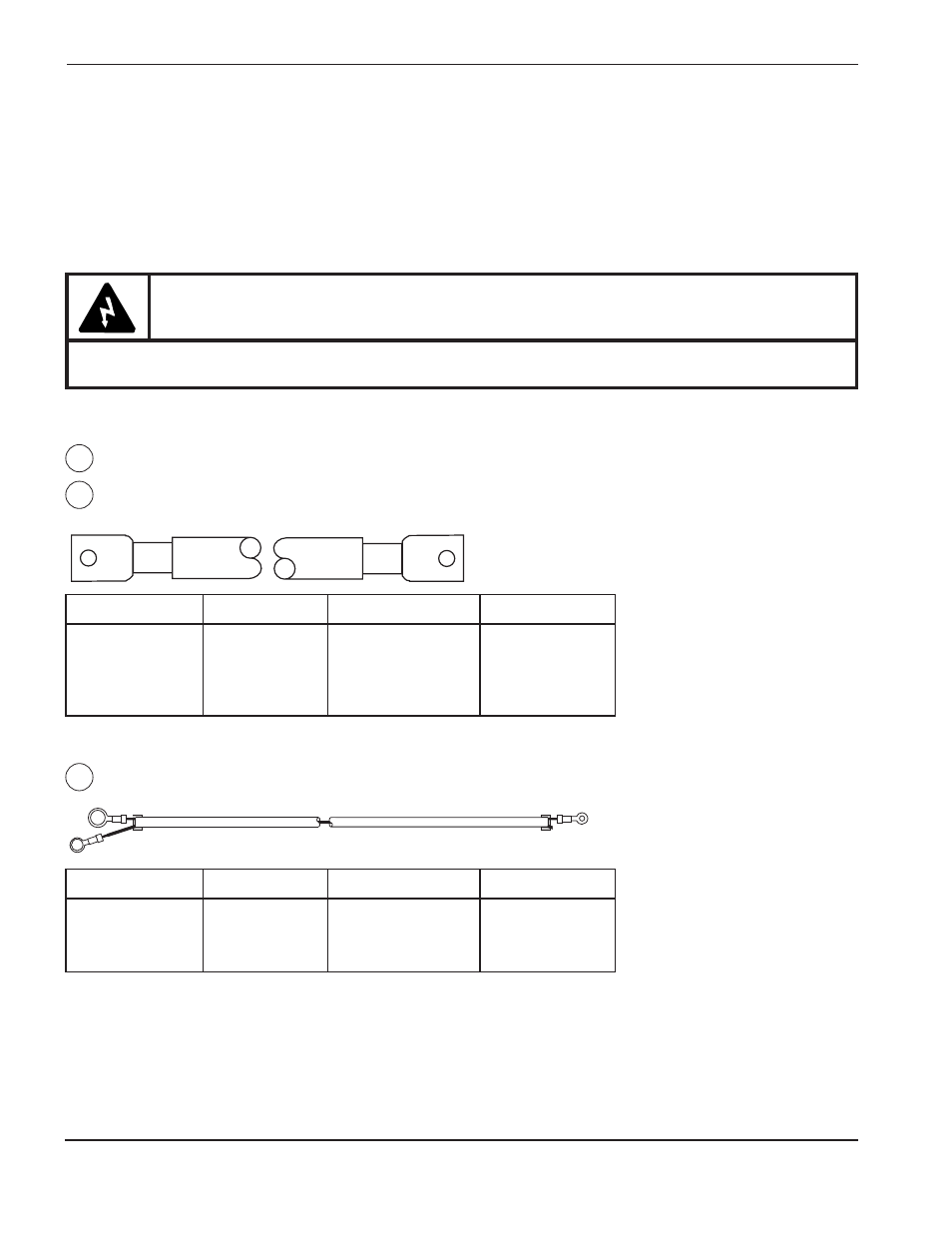

Cable negativo – Fuente de energía a consola de alta frecuencia remota
Cable negativo – Fuente de energía a mesa de trabajo
1
2
Cable de arco piloto – Fuente de energía a consola de alta frec. remota
No. de pieza Largo No. de pieza Largo
023631 25 ft (7,6 m) 023634 100 ft (30,5 m)
023632 50 ft (15 m) 023635 150 ft (46 m)
023633 75 ft (23 m) 023652 200 ft (62 m)
3
Conexiones de la fuente de energía
Para hacer conexiones siga los números de los pasos indicados en las figuras de las páginas a la derecha.
Las instrucciones especiales de instalación se explican en la página a la izquierda.
Los números de pieza del cable y manguera en estas páginas representan las longitudes más frecuentemente
usadas. Para otras longitudes, ver Sección 9 (versión inglés) o llame a su representante de Hypertherm.
ADVERTENCIA
Toda la energía debe estar desconectada antes de hacer cualquier instalación.
