Cable de alimentación a la fuente de energía HT2000
Para conectar el cable de alimentación a las fuentes de energía CE 400V, refiérase al
Apéndice. Para todas las demás fuentes de energía, use el procedimiento que sigue abajo.
1. Introduzca el cable de alimentación a través del protector de cable situado en la parte inferior izquierda del
panel posterior de la fuente de energía. Conecte los hilos del cable de alimentación a TB1 en el panel central
posterior del lado derecho.
2. Conecte los hilos del cable de alimentación a las terminales L1, L2 y L3 de TB1. ver Figura 3-3.
3. Conecte al cable de tierra en el borne, como se muestra.
PRE-INSTALACIÓN
20
3-10 HySpeed HT2000 Manual de Instrucciones
Conexión de la energía

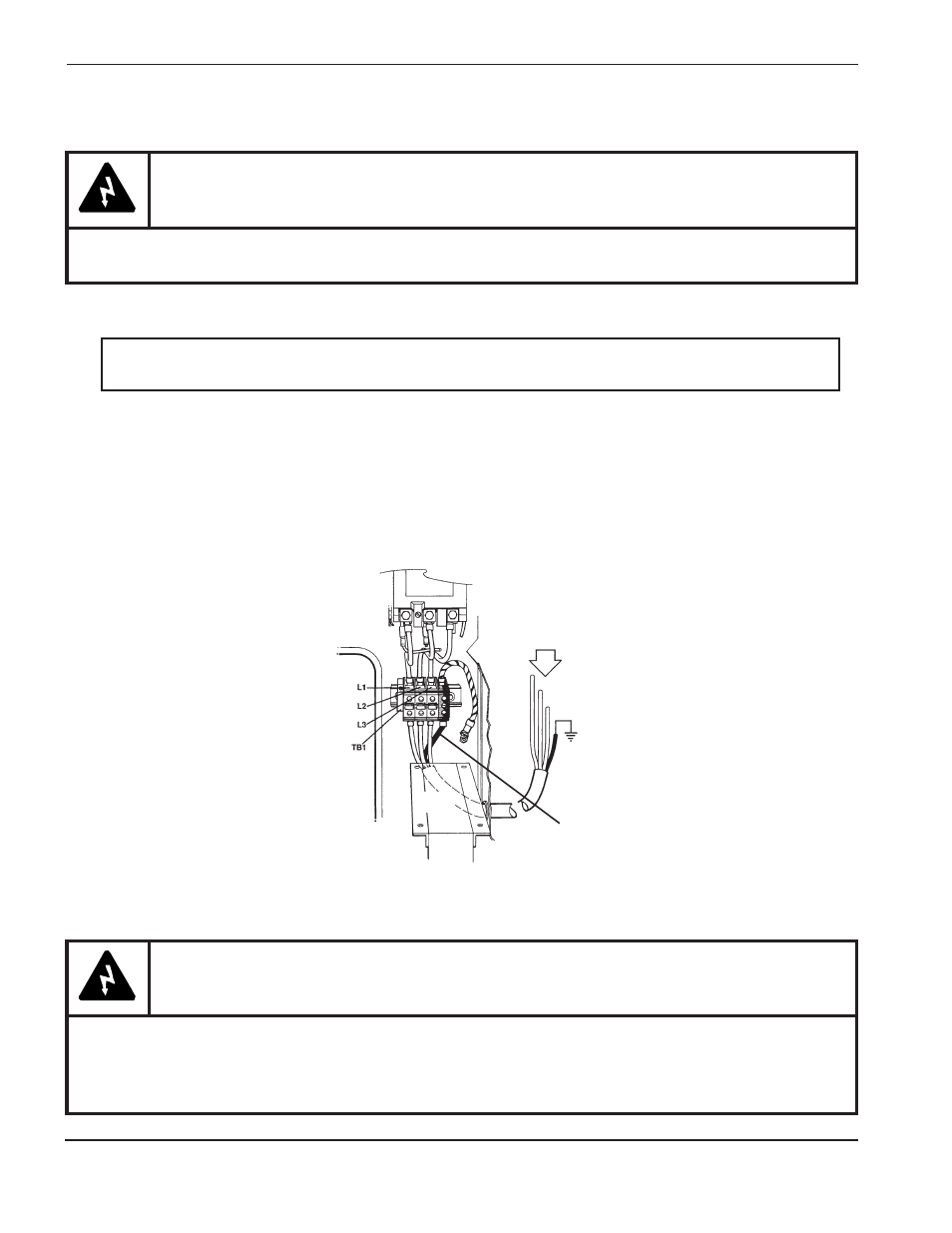

Figura 3-3 Conexiones del cable de alimentación
ADVERTENCIA
El interruptor de conexión de línea debe estar en posición “Apagado” antes de hacer las conexiones
del cable de alimentación.
ADVERTENCIA
Hay voltaje de línea en el contactor si el interruptor para desconectar la línea está en la posición “ON”
(encendido), hasta cuando el botón de oprimir “ON” (I) en la fuente de energía HT2000 no haya sido
oprimido. Como una práctica de seguridad común, SIEMPRE verifique que el interruptor de desconexión
está en la posición “OFF” (apagada) antes de instalar, desconectar o dar servicio en el área.
Hilo de tierra
CABLE DE ALIMENTACIÓN
CA PRINCIPAL, TRIFÁSICO
