INSTALACIÓN
9/30/98
HySpeed HT2000 Manual de Instrucciones 4-3
Toma a tierra y verificaciones para los módulos
Favor de referirse a Requisitos de toma a tierra en la sección Pre-instalación de este manual para
especificaciones de toma a tierra.
Véase el apéndice para los requerimientos de conexión a tierra del sistema.
Todos los módulos accesorios del sistema HT2000 deben tener una buena toma a tierra. Utilice cable de espesor
mínimo de #8 , norma estado uniderse, conectado desde la espiga de contacto en el costado de cada módulo a
una buena tierra. Nota: la fuente de energía establece toma a tierra mediante el conductor de entrada CA y no
requiere toma a tierra adicional.
Antes de operar el sistema HT2000, efectúe los siguientes chequeos de toma a tierra para asegurarse de una
operación adecuada, seguridad personal, y para reducir emisión de interferencia de radiofrecuencia:
• Asegúrese de que el alambre de tierra en el cable de alimentación esté adecuadamente conectado a la
tierra en la caja de conexión de línea.
• Asegúrese de que el alambre de tierra en el cable de alimentación esté adecuadamente conectado a la
terminal amarilla/verde de TB1 en la fuente de energía HT2000. Refiérase a Conexión de energía en la
sección Pre-instalación de este manual.
• Asegúrese de que todas las conexiones eléctricas estén bien apretadas para evitar sobrecalentamiento.

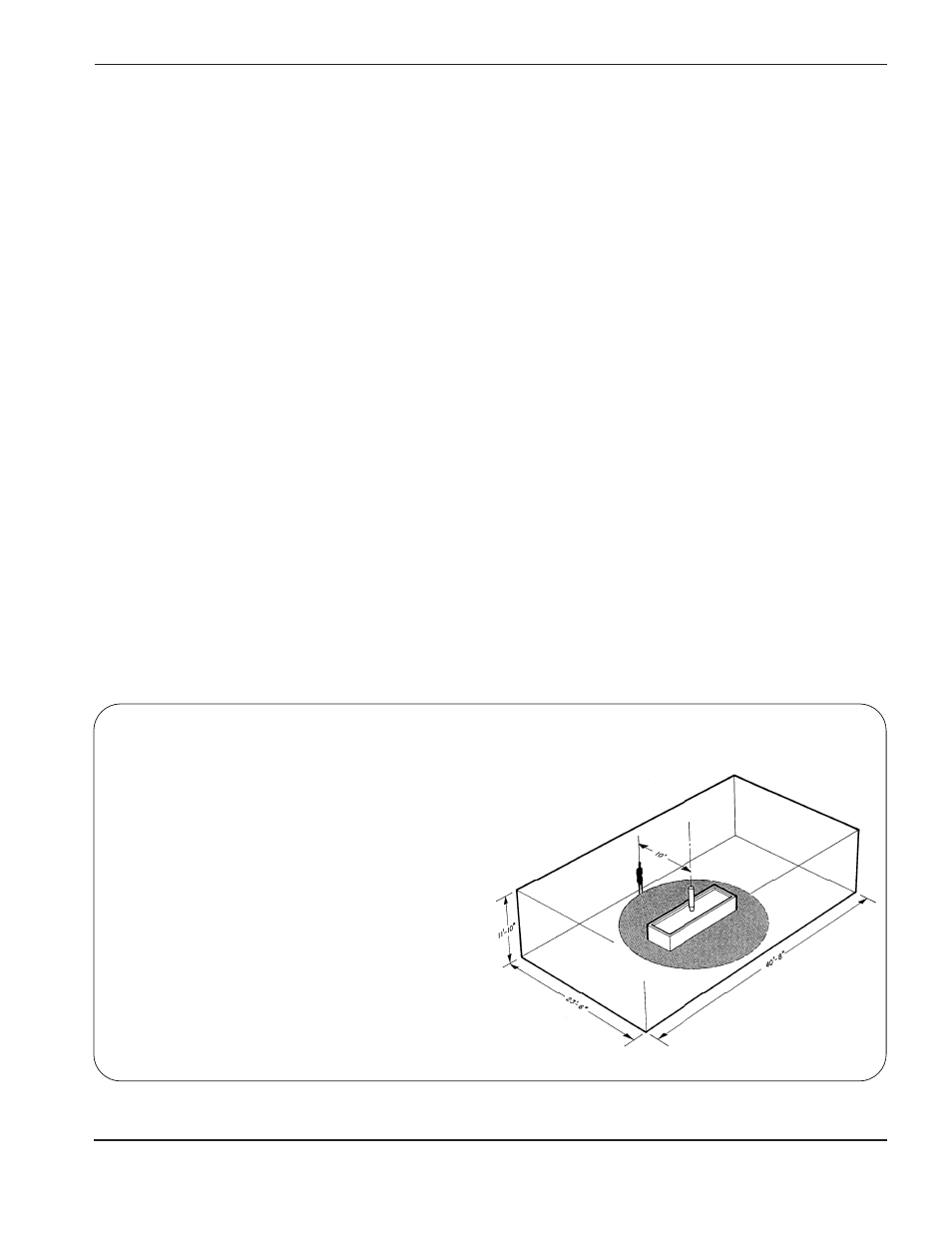

Figura 4-1 Niveles de ruido (Decibeles)
Placa a 150 mm sobre agua, 106 dbs
sin campana de agua
Placa a 150 mm sobre agua, 104 dbs
con campana de agua
Agua debajo de la placa 100 dbs
sin campana de agua
Agua debajo de la placa 95 dbs
con campana de agua
Placa a 75 mm sobre agua, 75 dbs
sin campana de agua
Placa a 75 mm sobre agua, 72 dbs
con campana de agua
Niveles de ruido durante el corte
Decibeles sentidos por una persona que se encuentra a 2,5 m de la antorcha en una área cerrada bajo diversas
condiciones, al cortar acero al carbono de una pulgada utilizando oxígeno a una velocidad de desplazamiento de
510 mm por minuto:
