INSTALACIÓN
5/12/00
4-14 HySpeed HT2000 Manual de Instrucciones
Cable de interfase Máquina I/O - fuente de energía a interfase de máquina
Conecte el extremo del enchufe del cable de interfase de máquina marcado 1X6 al receptáculo del panel posterior
de la fuente de energía marcado MACHINE 1/0 1X6 (Fig. 4-10).
De 1X6 Color Lengüeta Señal
2 amarillo 2 Señal de altura inicial (OFF=cerrado)
6 negro 6 Común de altura inicial
11 blindado Protector
4 naranja 4 Señal de altura autom. (OFF=cerrado)
8 negro 8 Común de altura autom.
13 blindado Protector
34 rojo 34 *†Alzador baja-DOWN (DOWN= cerrado)
29 negro 29 Línea de alzador DOWN
23 blindado Protector
35 verde 35 *†Alzador sube- UP (UP=cerrado)
30 negro 30 Línea de alzador UP
24 blindado Protector
36 rojo 36 Interruptor de altura límite (Off=cerrado)
31 azul 31 Interruptor de altura límite
25 blindado Protector
33 rojo 33 Voltaje de arco (1/50 voltaje de arco)
28 amarillo 28 Voltaje de arco
26 blindado Protector
9 azul 9 Inicio Plasma (START= cerrado)
15 negro 15 Inicio plasma
14 blindado Protector
37 rojo 37 *†Arco transferido (TRANSFER=cerrado)
32 verde 32 Arco transferido
26 blindado Protector
1 blanco 1 Señal de encendido sincronizado (HOLD= cerrado)
5 negro 5 Común de encendido sincronizado
10 blindado Protector
3 café 3 Potencia remota OFF (APAGADA) (OFF =
momentáneamente cerrada)
7 negro 7 Potencia remota OFF (APAGADA)
12 blindado Protector
21 blanco 21 Potencia remota ON (ENCENDIDA) ON =
momentáneamente cerrada)
2 rojo 22 Potencia remota ON (ENCENDIDA)
20 blindado Protector
* Las señales son relevadores de CA. Como opción de Hypertherm, hay disponible relevadores de CC.

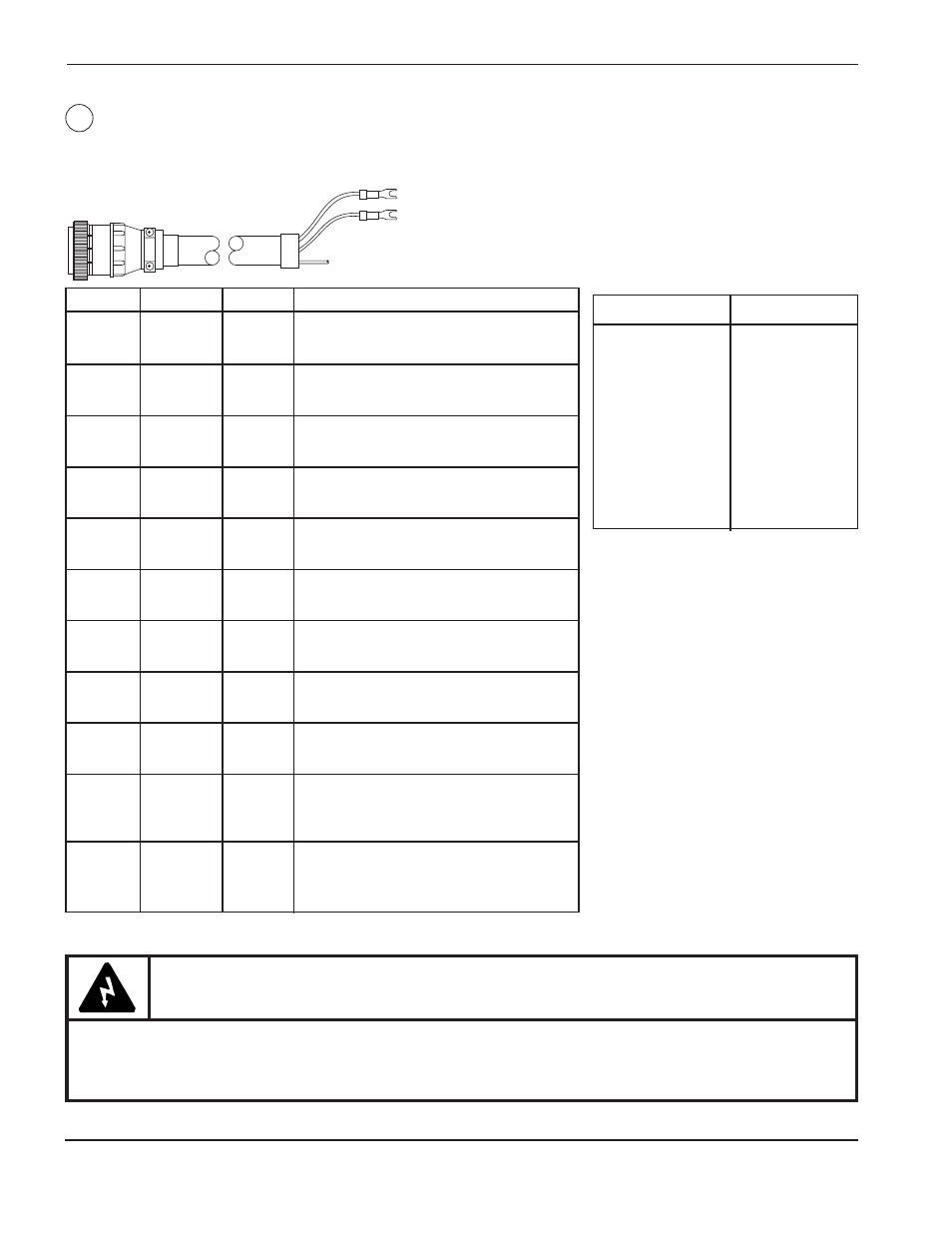

Figura 4-8 Cable de interfase de máquina I/O. Fuente de energía a computadora de máquina
8
No. de pieza Largo
023841 6 ft (2 m)
023842 15 ft (4,6 m)
023843 25 ft (7,6 m)
023844 35 ft (10,6 m)
023845 50 ft (15 m)
023846 75 ft (23 m)
023847 100 ft (30,5 m)
023848 125 ft (38 m)
023849 150 ft (46 m)
023850 200 ft (61 m)
1X6
†ADVERTENCIA
Al instalar o dar servico al sistema HT2000, puede haber voltajes de línea CA o CC en las señales UP,
DOWN y TRANSFER aún cuando el interruptor principal de la fuente de energía está en OFF. Asegúrese
de que todos los interruptores relacionados con el sistema HT2000 estén en posición OFF durante la
instalación y/o servicio.
