Alineación de la antorcha
Antes de iniciar el corte con la antorcha mecanizada, asegúrese de que éstá se encuentra en ángulo recto con la
pieza de corte para obtener un corte vertical. Utilice una escuadra para alinear la antorcha a 0° y 90° (Figura 4-20).

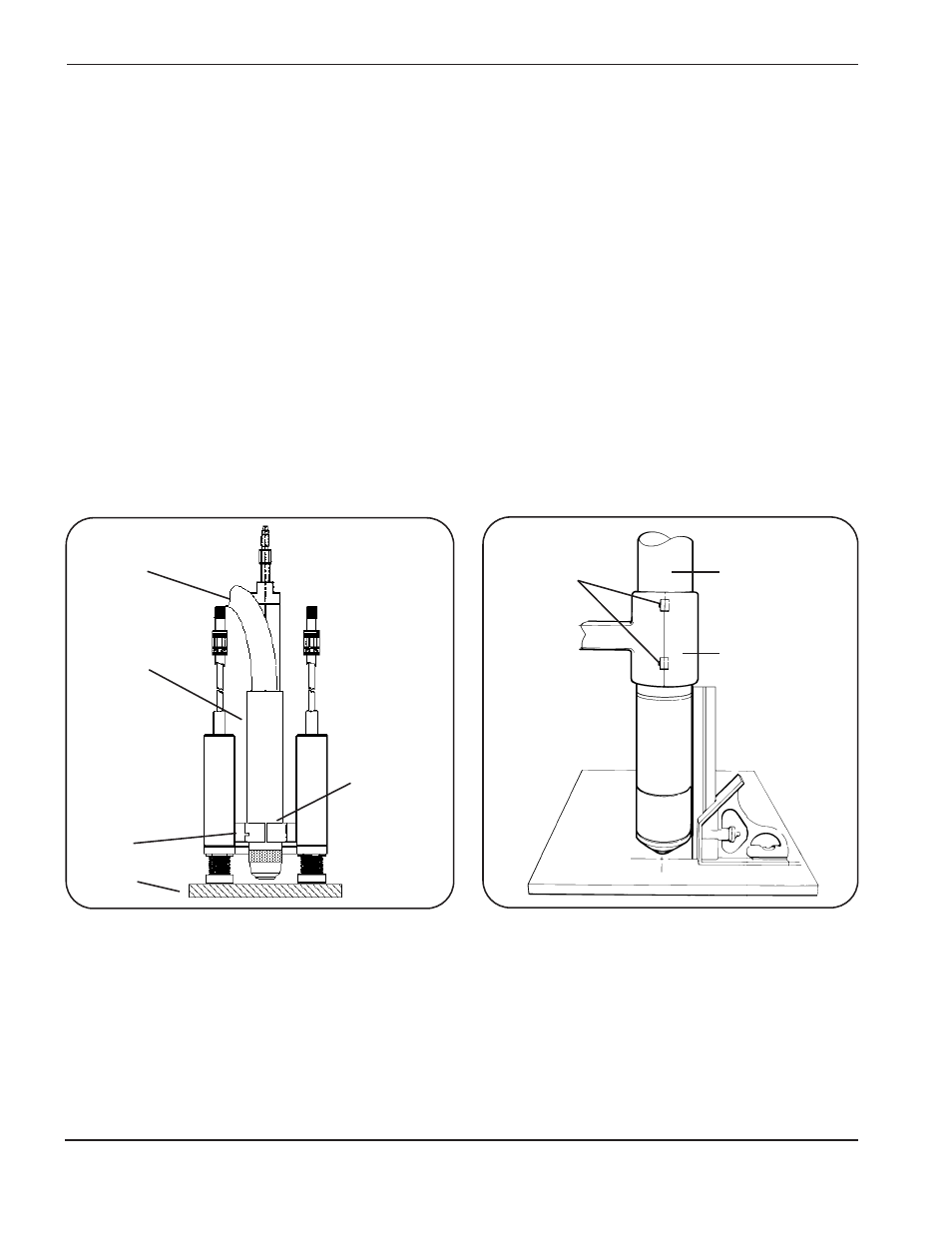

Figura 4-20 Alineación de la antorcha
(se muestra sin los sensores de altura inicial)
Figura 4-19 Montaje de la antorcha mecanizada
(se muestra con los sensores de altura inicial
Conexiones de argón-hidrógeno
Vea Sección 7: Modo de operar: Múltiple de argón-hidrógeno
Montaje de la antorcha mecanizada
1. Afloje los tornillos de fijación e instale la antorcha mecanizada (con mangueras de antorcha conectadas) en
el soporte de montaje de antorcha o el subconjunto de montaje de antorcha si se utiliza el sensor de altura
inicial. Vea la Figura 4-19 para Soporte de montaje de antorcha con Sensor de altura inicial y Fig. 4-20 para el
Soporte de montaje de antorcha.
2. Posicione la antorcha hasta que el cuerpo de antorcha pase completamente a través del soporte, de manera
que el soporte se encuentre ahora sobre la Camisa de plástico de la antorcha y sin tocar el cuerpo de acero
inoxidable de la antorcha. Posicione la antorcha a aproximadamente 6 mm de la superficie de trabajo.
3. Apriete los tornillos de fijación. El ajuste final de la altura de antorcha se detalla en la Sección 5: Post-
instalación.
Mangueras de
antorcha
Camisa de
antorcha
Tornillo de
fijación
Soporte de
montaje de
antorcha
con IHS
Pieza de
trabajo
Tornillos de fijación Camisa de antorcha
Soporte de montaje
de antorcha sin IHS
