APÉNDICE A
21
HySpeed HT2000
Manual de Instrucciones
a-3
2. Destornille los 4 tornillos que aseguran la cubierta del filtro y quite ésta para acceder a las conexiones de
voltaje de entrada en TB1 (Fig. a-2).

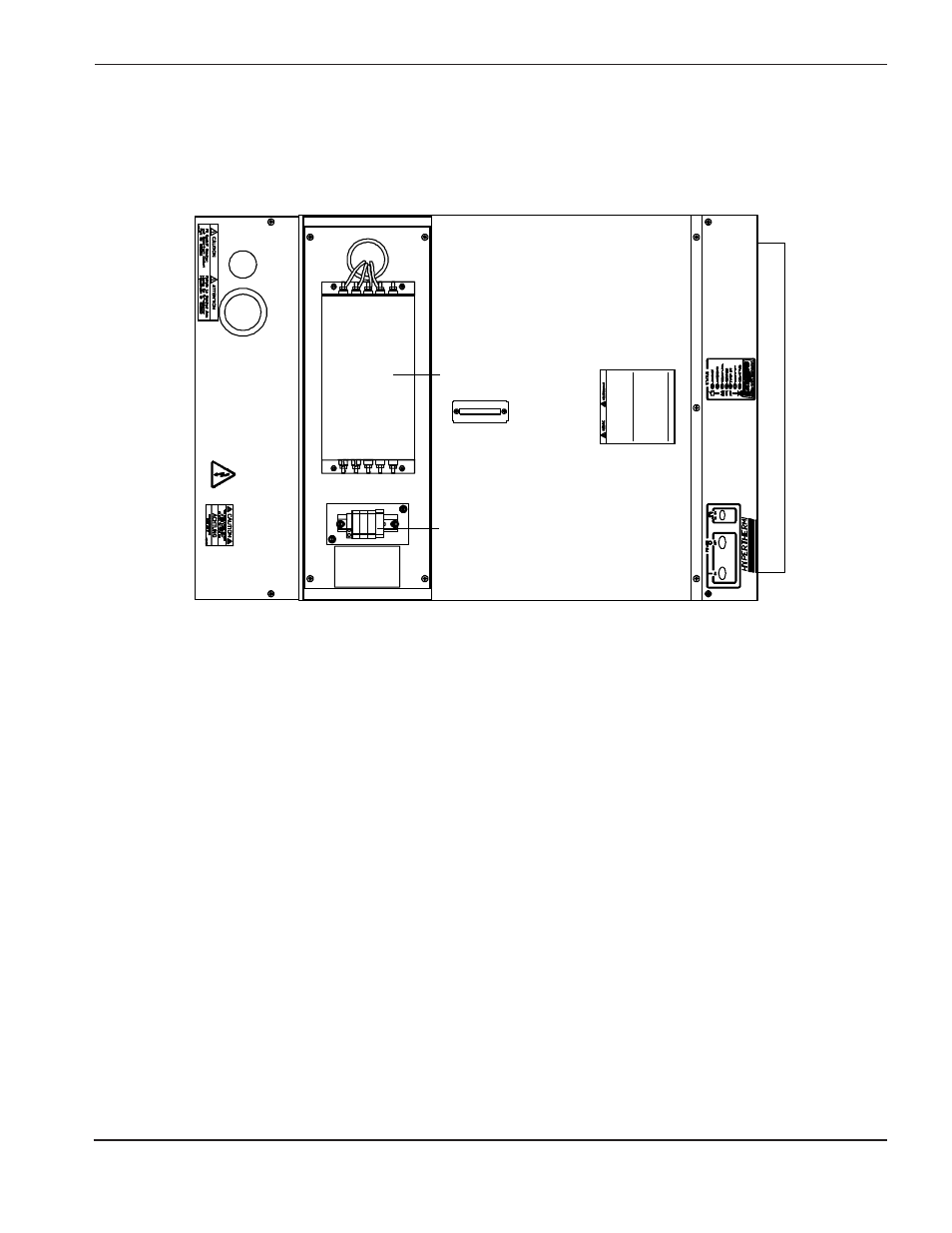

Figura a-2
Fuente de energía HT2000 sin la cubierta de filtro EMI – Vista superior
3. Inserte el cable de alimentación a través del protector de cable (Fig. a-1).
4. Conecte los hilos L1 a U, L2 a V, y L3 a W, terminales de TB1 (Fig. a-3). Asegúrese de que todas las
conexiones estén apretadas para evitar calentamiento excesivo.
5. Conecte el cable de tierra a la terminal marcada PE en TB1 (Fig. a-3).
Filtro
TB1
