MODO DE OPERAR: MÚLTIPLE DE ARGÓN-HIDRÓGENO
9/30/98
HySpeed HT2000 Manual de Instrucciones 7-5
Manguera de antorcha para gas plasma -Del múltiple de argón-hidrógeno a la antorcha (Fig. 7-5)
A. Apague los tanques de suministro de gas plasma y gas protector.
B. Extraiga la manguera de antorcha para gas plasma desde el PUNTO 1.
C. Conecte un extremo de la manguera de antorcha para gas plasma argón-hidrógeno (Fig. 7-4) a la conexión
para gas plasma que se encuentra en el frente del múltiple (Fig. 7-5).
D. Conecte el otro extremo de la manguera de antorcha para gas plasma al PUNTO 1 en la antorcha.

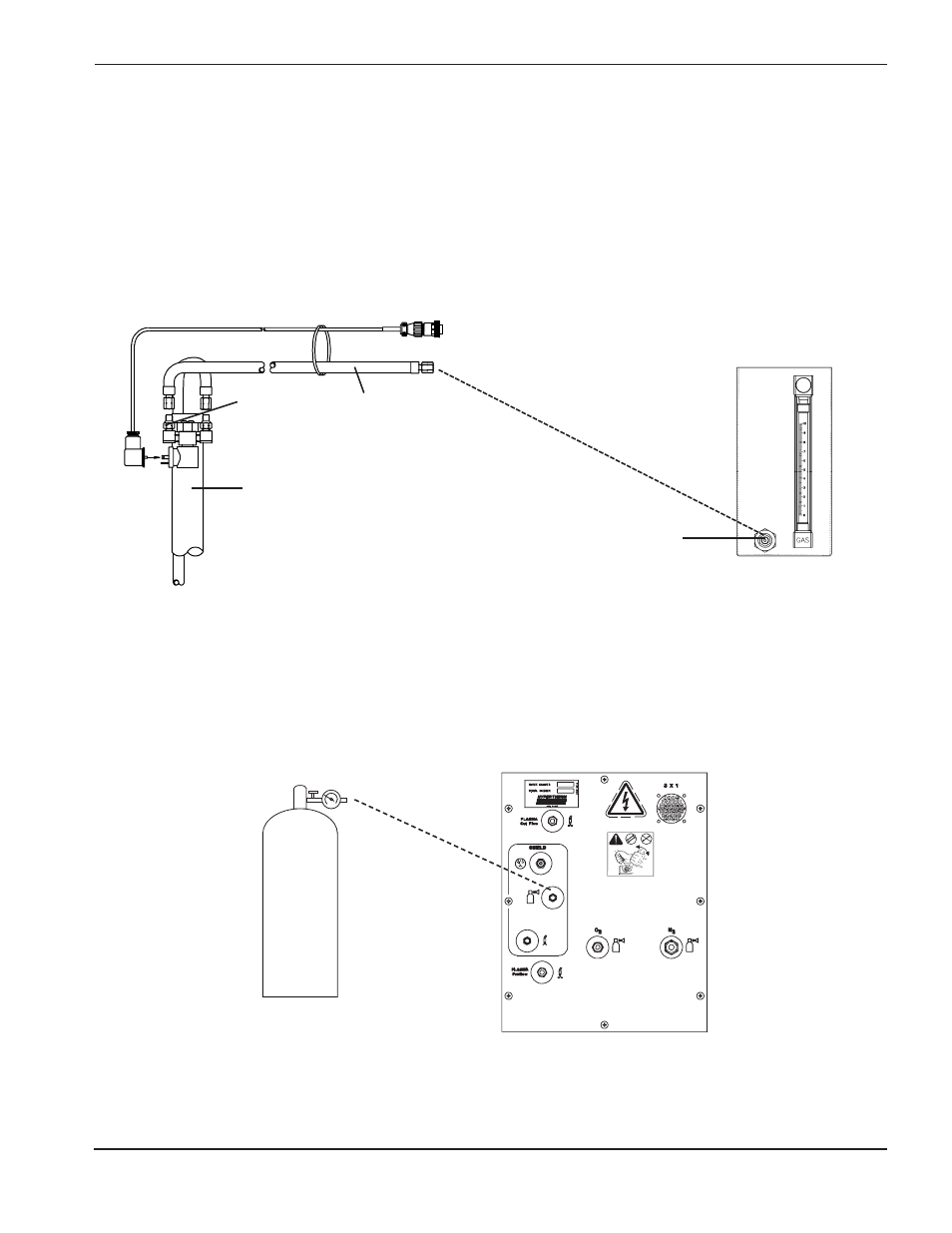

Figura 7-5 Múltiple de argón-hidrógeno a puntos de conexión en la antorcha
Figura 7-6 Suministro de hidrógeno a la consola de gases
Suministro de nitrógeno a consola de gases (Fig. 7-6)
Conecte la alimentación de nitrógeno a la conección del gas protector en la parte posterior de la consola (Fig. 7-5)
Antorcha
Punto 1
Manguera de
antorcha para
gas plasma
Conexión para manguera de
antorcha para gas plasma
2WRENCHES Ni
trogen
Nitrógeno
