INSTALACIÓN
9/30/98
HySpeed HT2000 Manual de Instrucciones 4-7

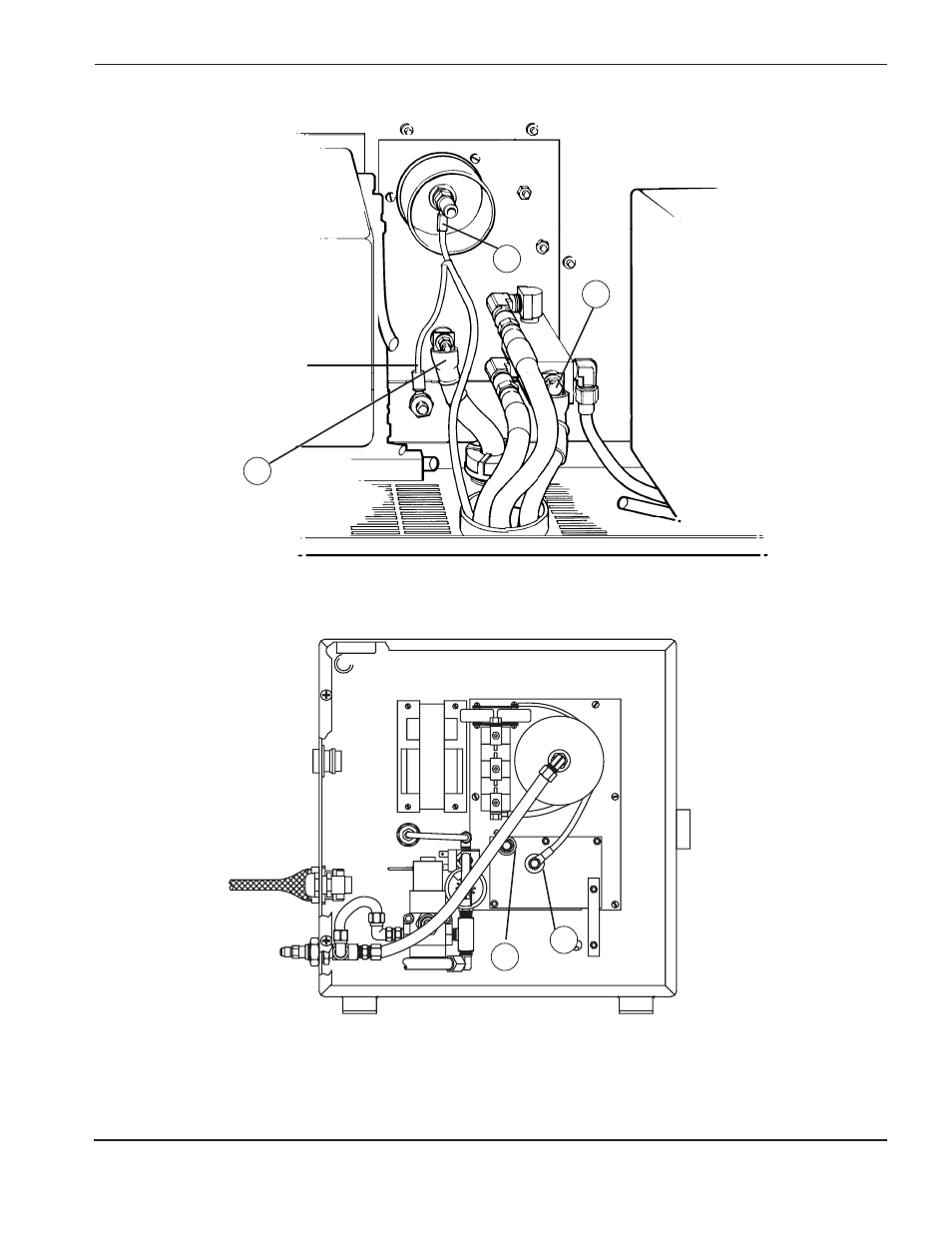

Figura 4-4 Conexiones de la fuente de energía a consola de alta frecuencia remota y mesa de trabajo
Consola de alta frecuencia remota (RHF)
Protección de
arco piloto
A la mesa
de trabajo
Fuente de energía – Vista posterior
2
3
1
3
1
