502 12 Funciones MOD
12.13 Intr
od. de los már
g
enes de desplazamt
o
.,visualización del punt
o cer
o 12.13 Introd. de los márgenes de
desplazamto.,visualización
del punto cero
Empleo
Dentro del margen de los finales de carrera máximos se puede
delimitar el recorrido útil para los ejes de coordenadas.
Ejemplo de empleo: Asegurar el divisor óptico contra colisiones

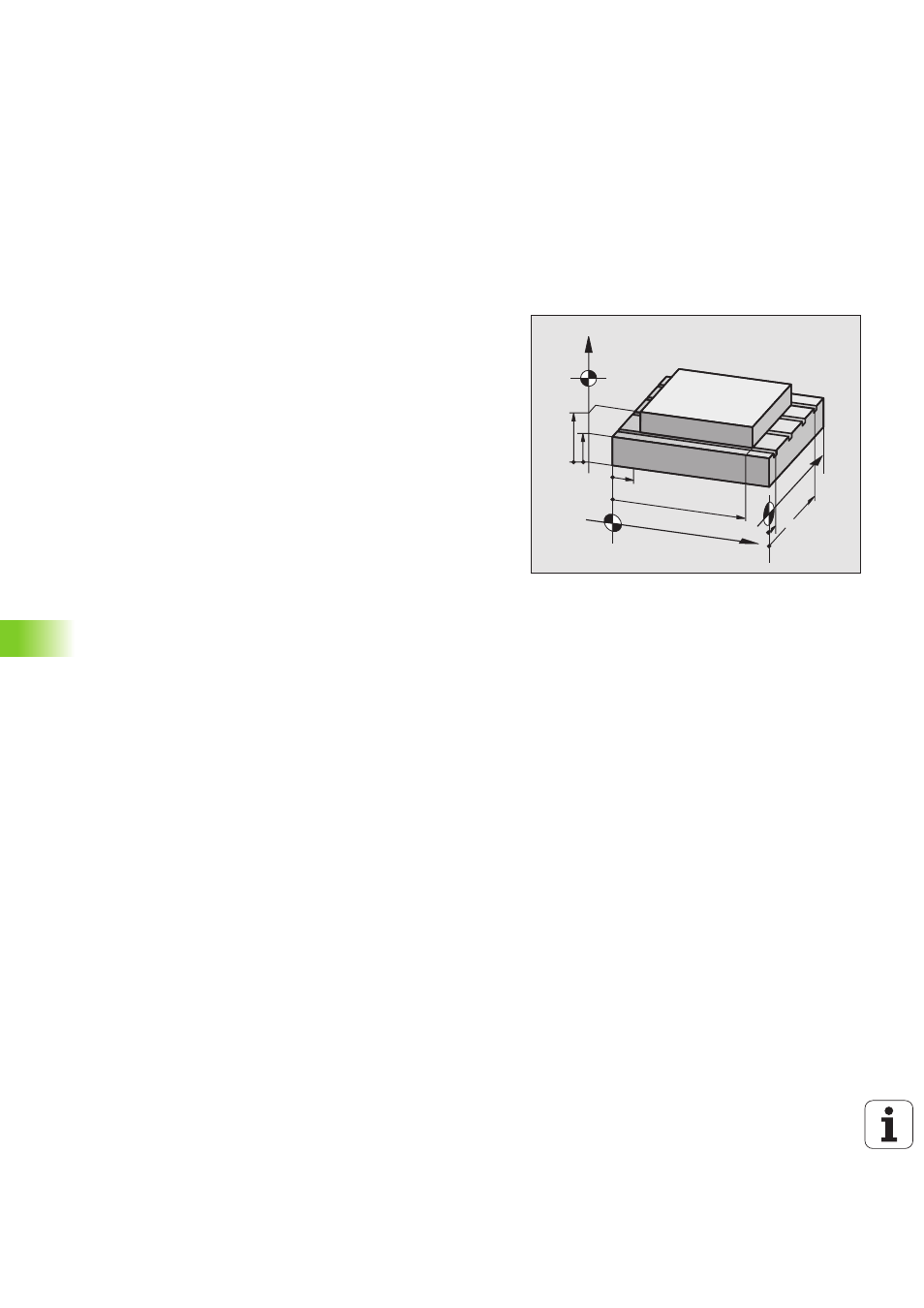

El máximo margen de desplazamiento se delimita con los finales de
carrera. El verdadero recorrido útil se delimita con la función MOD
FINAL DE CARRERA: para ello se programan los valores máximos de
los ejes en dirección positiva y negativa en relación al punto cero de la
máquina. Si la máquina dispone de varios márgenes de
desplazamiento, se puede ajustar el límite para cada uno de ellos por
separado (softkey FINAL DE CARRERA (1) a FINAL DE CARRERA (3)).
Mecanizado sin limitación del margen de
desplazamiento
Para los ejes de coordenadas sin límite de los márgenes de
desplazamiento, se programa el recorrido máximo del TNC (+/- 99999
mm) como FINAL DE CARRERA.
Z
Y
X
Z
min
Z
max
X
min
Y
max
Y
min X
max
