8.3 Ciclos par
a
taladr
ado
, r
o
scado y fr
esado de r
o
sca

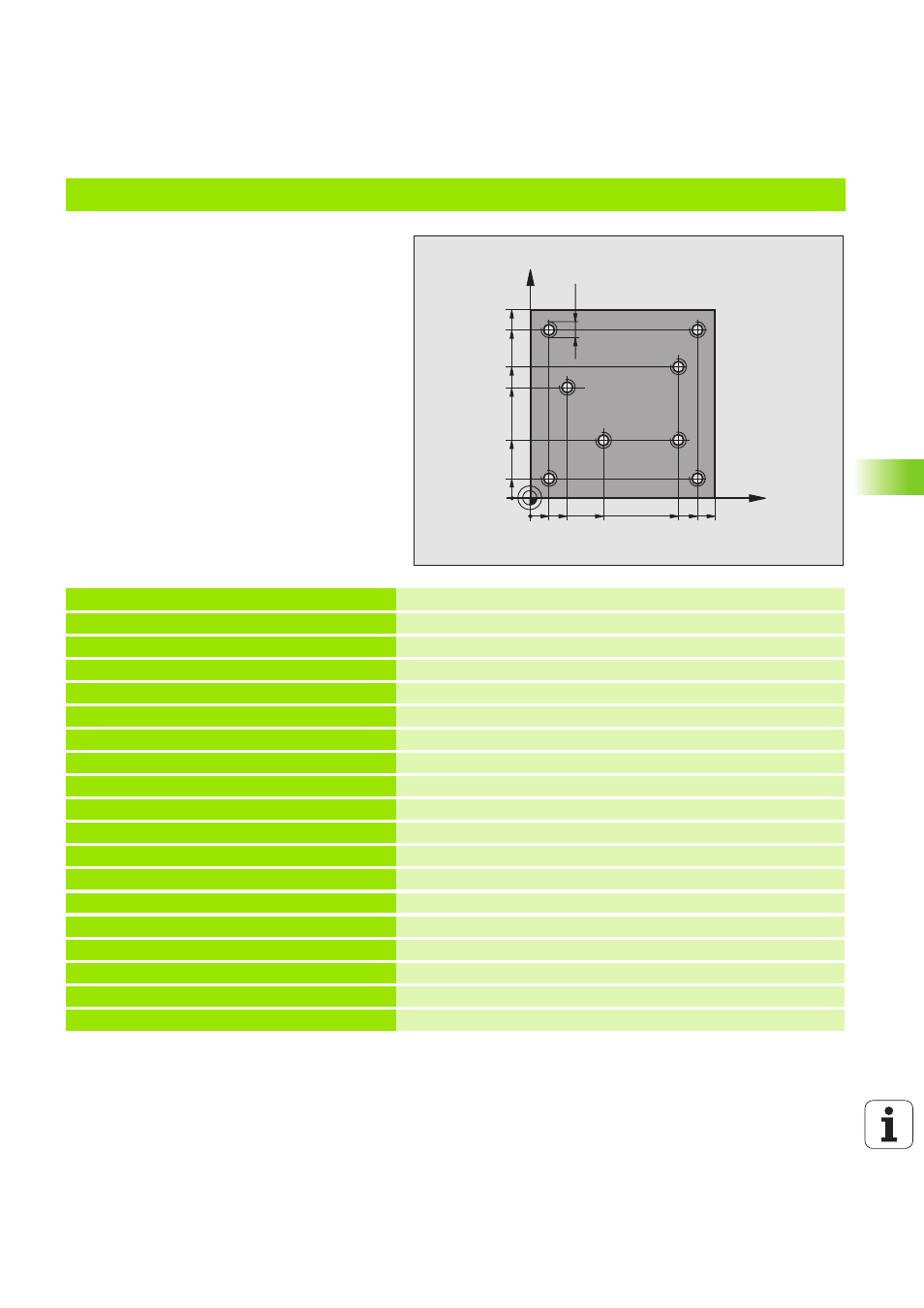

Ejemplo: Ciclos de taladrado según una tabla de puntos
Las coordenadas de taladro están memorizadas
en la tabla de puntos TAB1.PNT y son llamadas
por el TNC con G79 PAT.
Los radios de herramienta se seleccionan de
forma que se puedan visualizar todos los pasos de
trabajo en el gráfico de test.
Ejecución del programa
n Centraje
n
Taladrado
n Roscado
%1 G71 *
N10 G30 G17 X+0 Y+0 Z-20 * Definición del bloque
N20 G31 X+100 Y+100 Z+0 *
N30 G99 1 L+0 R+4 * Definición de la hta. de centraje
N40 G99 2 L+0 R+2.4 * Definición de la hta. para el Taladro
N50 G99 3 L+0 R+3 * Definición de la herramienta Macho de roscar
N60 T1 G17 S5000 * Llamada a la hta. de centraje
N70 G01 G40 Z+10 F5000 * Desplazar la hta. a la altura de seguridad (programar un valor para F,
el TNC posiciona después de cada ciclo a la altura de seguridad)
N80 %:PAT: "TAB1" * Determinar la tabla de puntos
N90 G200 TALADRADO Definición del ciclo Centraje
Q200=2 ;DIST.-SEGURIDAD
Q201=-2 ;PROFUNDIDAD
Q206=150 ;PROFUNDIDAD DE PASO F
Q202=2 ;PROFUNDIDAD DE PASO
Q210=0 ;TPO. ESPERA ENCIMA
Q203=+0 ;COORDENADAS SUPERFICIE Introducir imprescindiblemente el 0. Actúa como tabla de puntos
Q204=0 ;2ª DISTANCIA DE SEGUR. Introducir imprescindiblemente el 0. Actúa como tabla de puntos
Q211=0,2 ;TIEMPO DE ESPERA ABAJO
X
Y
20
10
100
100
10
90
90 80
30
55
40
65
M6
