HEIDENHAIN iTNC 530 153
5.3 Cor
rección de la her
ramienta
5.3 Corrección de la herramienta
Introducción
El TNC corrige la trayectoria según el valor de corrección para la
longitud de la herramienta en el eje del cabezal y según el radio de la
herramienta en el plano de mecanizado.
Si se elabora el programa de mecanizado directamente en el TNC, la
corrección del radio de la herramienta sólo actúa en el plano de
mecanizado. Para ello el TNC tiene en cuenta hasta un total de cinco
ejes incluidos los ejes giratorios.

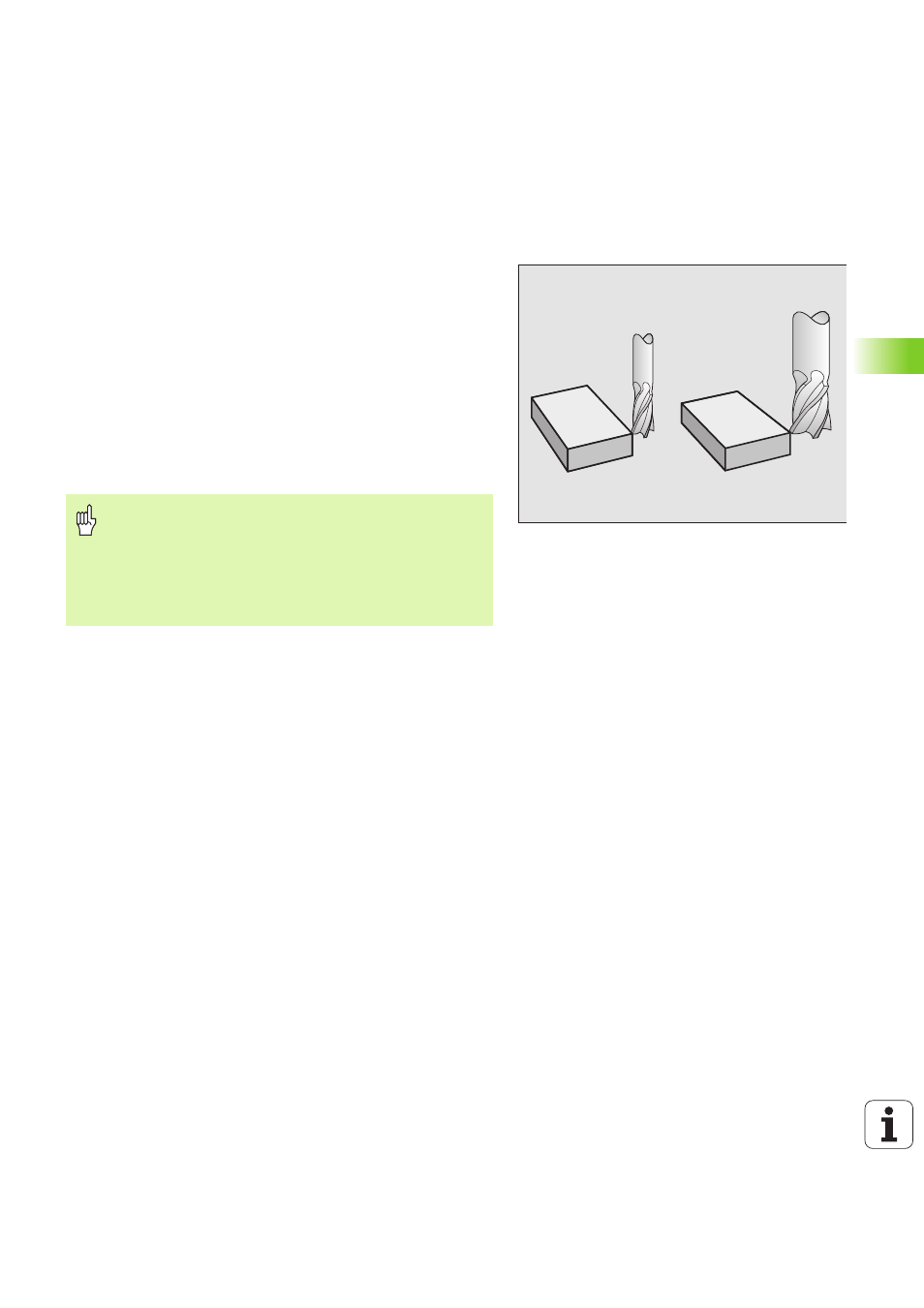

Corrección de la longitud de la herramienta
La corrección de la longitud de la herramienta actúa en cuanto se llama
a la herramienta y se desplaza en el eje del cabezal. Se elimina nada
más llamar a una herramienta con longitud L=0.
En la corrección de la longitud se tienen en cuenta los valores delta de
la frase T así como los de la tabla de herramientas.
Valor de corrección = L + DL
T
+ DL
TAB
con
Si se elimina con T0 una corrección de longitud con valor
positivo, disminuye la distancia entre la herramienta y la
pieza.
Después de la llamada a una herramienta se modifica la
trayectoria programada de la hta. en el eje del cabezal
según la diferencia de longitudes entre la hta. anterior y la
nueva.
L : Longitud de la herramienta L de la frase G99 o de
la tabla de herramientas
DL
TL
: Sobremedida DL para la longitud de una frase T
(no se tiene en cuenta en la visualización de
posiciones)
DL
TAB
: Sobremedida DL para la longitud de la tabla de
htas.
