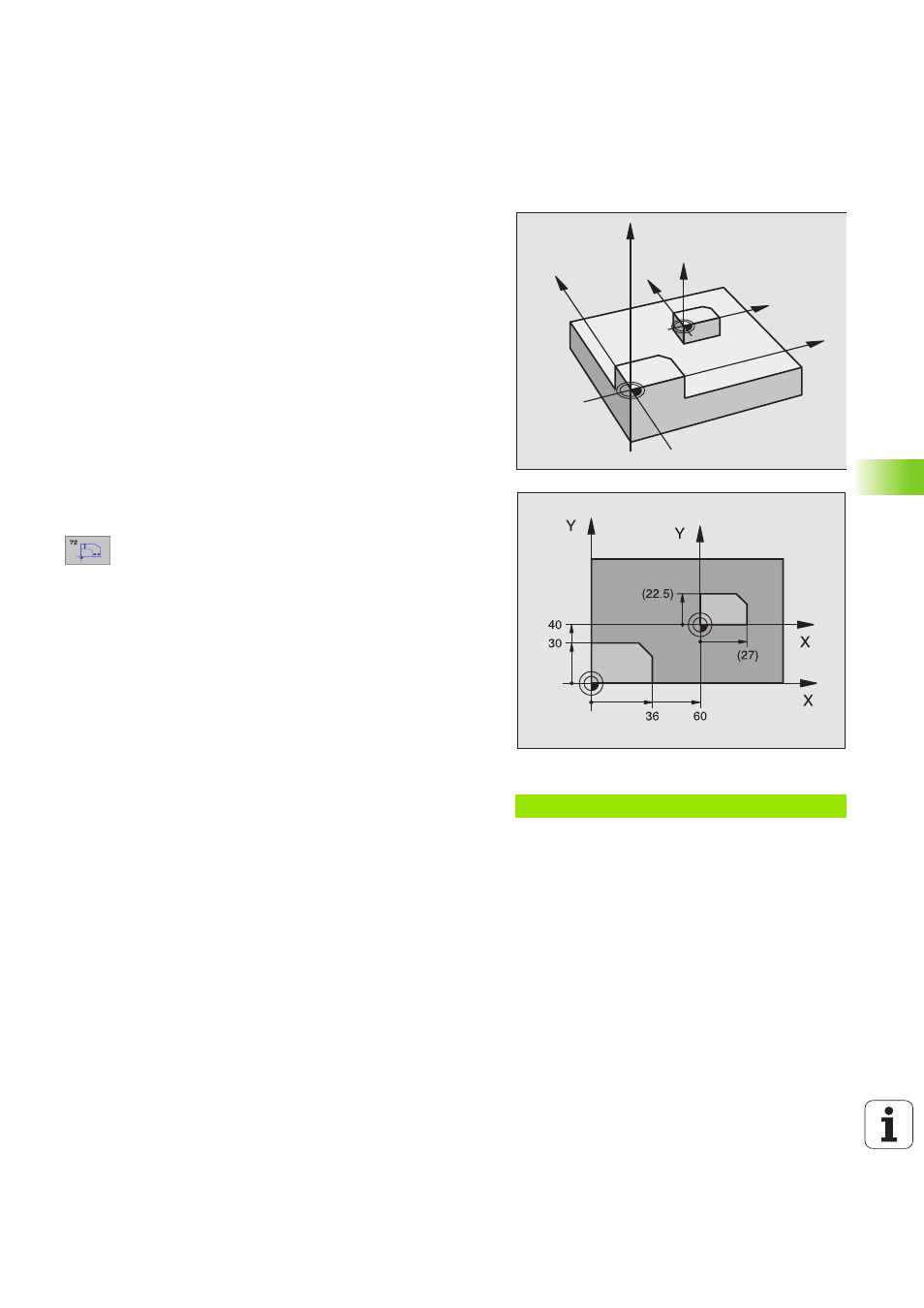

FACTOR DE ESCALA (ciclo G72)
El TNC puede ampliar o reducir contornos dentro de un programa. De
esta forma se pueden tener en cuenta, por ejemplo, factores de
reducción o ampliación.
Activación
El FACTOR DE ESCALA se activa a partir de su definición en el
programa. También funciona en el Posicionamiento manual. El TNC
muestra el factor de escala activado
en la visualización de estados adicional.
El factor de escala actúa
n en el plano de mecanizado o simultáneamente en los tres ejes de
coordenadas (depende del parámetro de máquina 7410)
n en las cotas indicadas en el ciclo
n también sobre ejes paralelos U,V,W
Condiciones
Antes de la ampliación o reducción deberá desplazase el punto cero a
un lado o a la esquina del contorno.
U U U U Factor? : Introducir el factor F; el TNC multiplica las
coordenadas y radios por F (igual que como se
describe en "Funcionamiento")
Ampliar: F mayor que 1 hasta 99,999 999
Reducir: F menor que 1 hasta 0,000 001
Anulación
Volver a programar el ciclo FACTOR DE ESCALA con el factor 1 para
el eje correspondiente.
Ejemplo: Frases NC
N72 G72 F0,750000 *
Z
Z
X
X
Y
Y
