172 6 Programación: Programar contornos
6.3 Apr
o
ximación y salida del cont
or
no
Punto inicial y punto final comunes
Para un punto inicial y un punto final comunes, no se programa la
corrección de radio.
Evitar dañar el contorno: El punto de partida óptimo se encuentra entre
las prolongaciones de la trayectoria de la herramienta para el
mecanizado del primer elemento del contorno.
Ejemplo

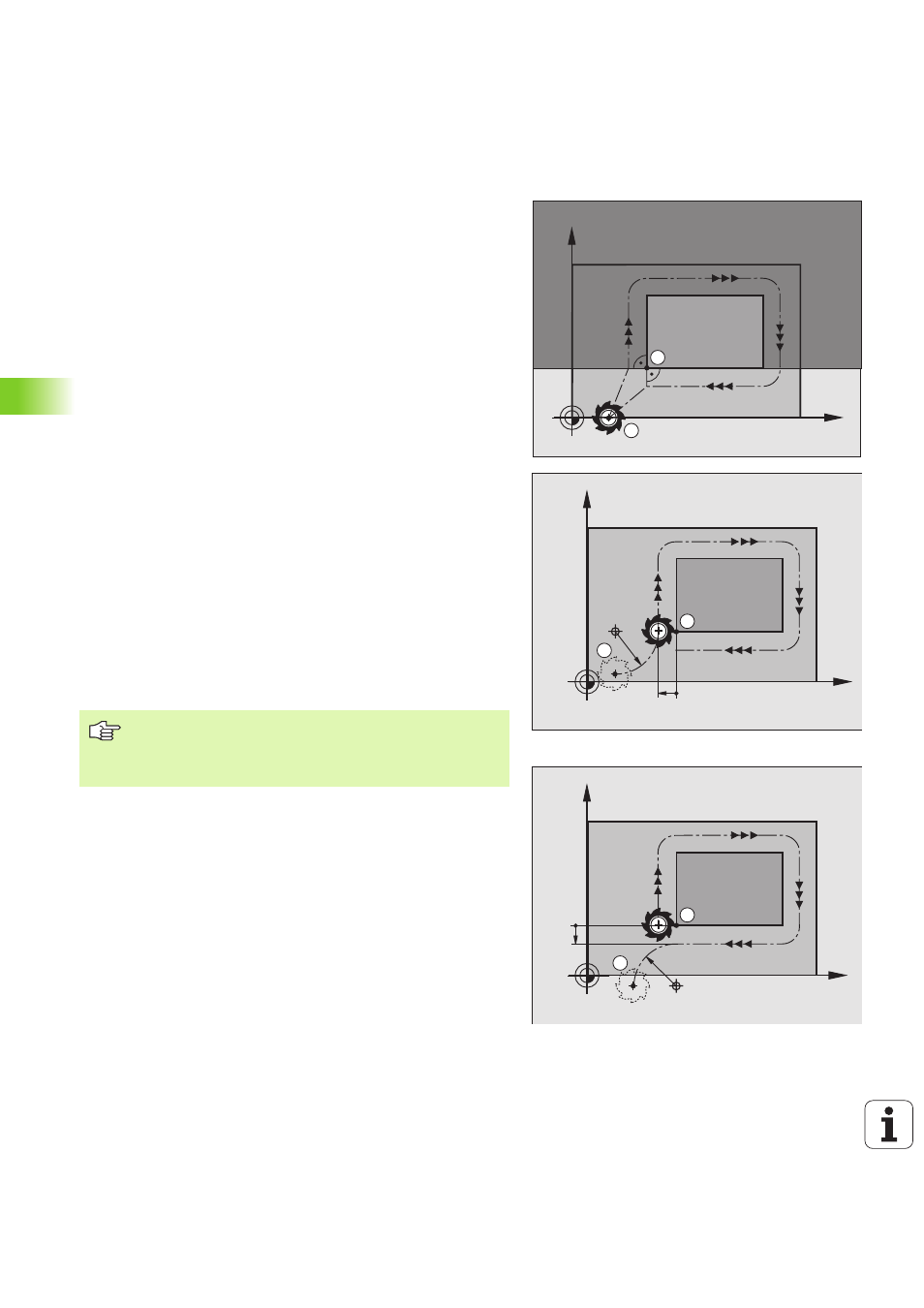

Figura arriba a la derecha: Si se determina el punto final en el margen
rayado, al aproximarse la hta. al punto final se daña el contorno.
Entrada y salida tangenciales
Con G26 (fig. centro dcha.) se puede realizar una aproximación
tangencial a la pieza y con G27 (fig. abajo dcha.) salir tangencialmente
de la misma. De esta forma se evitan marcas en la pieza.
Punto inicial y punto final
El punto inicial y el punto final se encuentran cerca del primer o último
punto del contorno fuera de la pieza y se programan sin corrección de
radio.
Aproximación
U U U U Introducir G26 después de la frase en la que se ha programado el
primer punto del contorno: Esta es la primera frase con corrección
de radio G41/G42
Salida
U U U U Introducir G27 después de la frase en la que se ha programado el
último punto del contorno: Esta es la última frase con corrección de
radio G41/G42
X
Y
A
E
Se debe seleccionar el radio para G26 y G27 de tal forma,
que el TNC pueda ejecutar la trayectoria circular entre el
punto inicial y el primero punto del contorno así como
entre el último punto del contorno y el punto final.
X
Y
A
R
S
G41
G40
X
Y
G41
G40
E
R
B
