416 9 Programación: Subprogramas y repeticiones parciales de un programa
9.6 Ejemplos de pr
ogr
a
mación

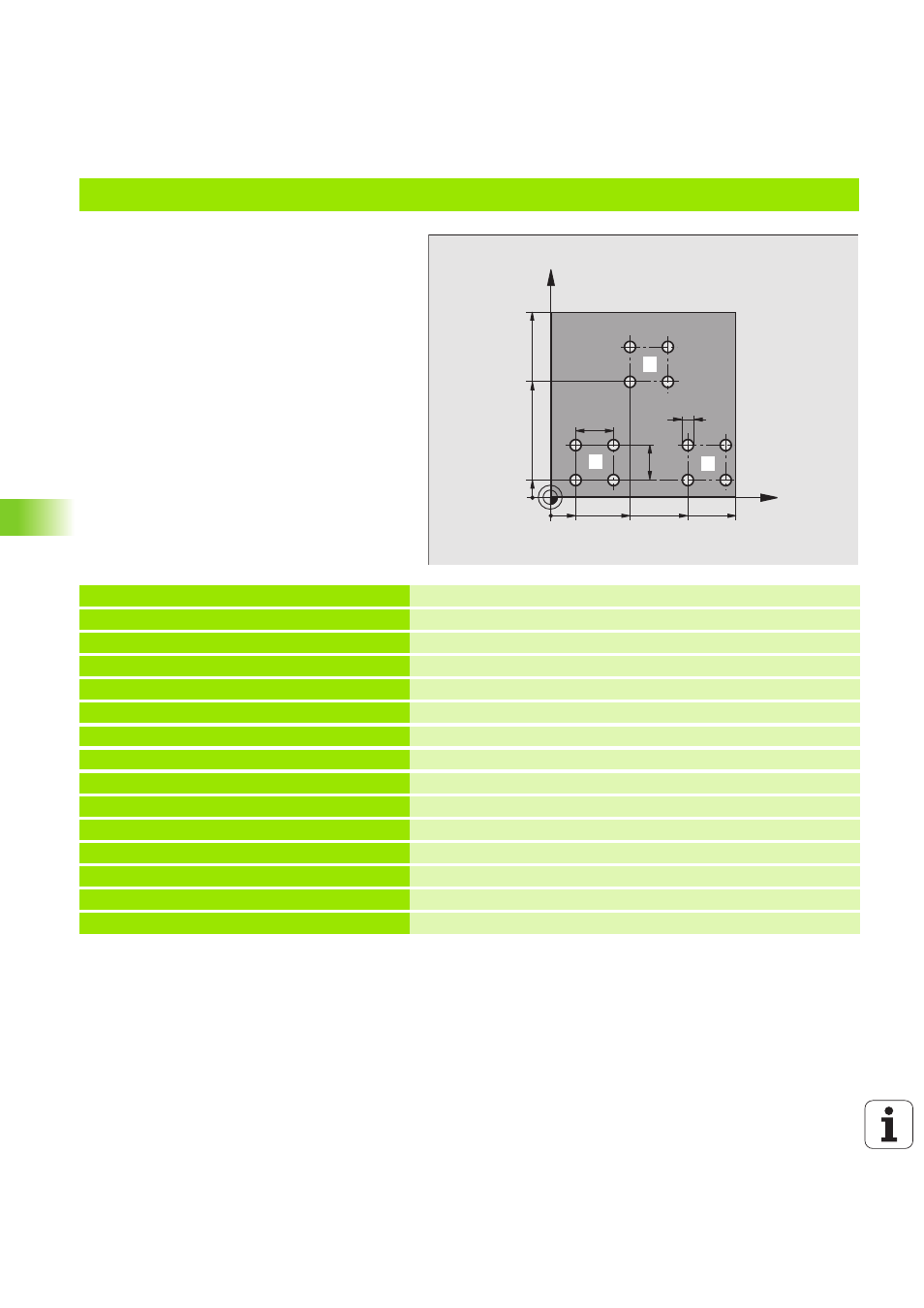

Ejemplo: Grupos de taladros
Desarrollo del programa
n
Llegada al grupo de taladros en el programa
principal
n Llamada al grupo de taladros (subprograma 1)
n Programar una sola vez el grupo de taladros en
el subprograma 1
%UP1 G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+2.5 * Definición de la herramienta
N40 T1 G17 S5000 * Llamada a la herramienta
N50 G00 G40 G90 Z+250 * Retirar la herramienta
N60 G200 TALADRADO Definición del ciclo Taladrado
Q200=2 ;DIST.-SEGURIDAD
Q201=-30 ;PROFUNDIDAD
Q206=300 ;PROFUNDIDAD DE PASO F
Q202=5 ;PROFUNDIDAD DE PASO
Q210=0 ;TPO. ESPERA ENCIMA
Q203=+0 ;COORDENADAS SUPERFICIE
Q204=2 ;2ª DISTANCIA DE SEGUR.
Q211=0 ;TIEMPO DE ESPERA ABAJO
X
Y
15
60
100
100
75
10
45
20
20
5
1 1
1 2
1 3
