HEIDENHAIN iTNC 530 39
1
.4 V
isualización de estado

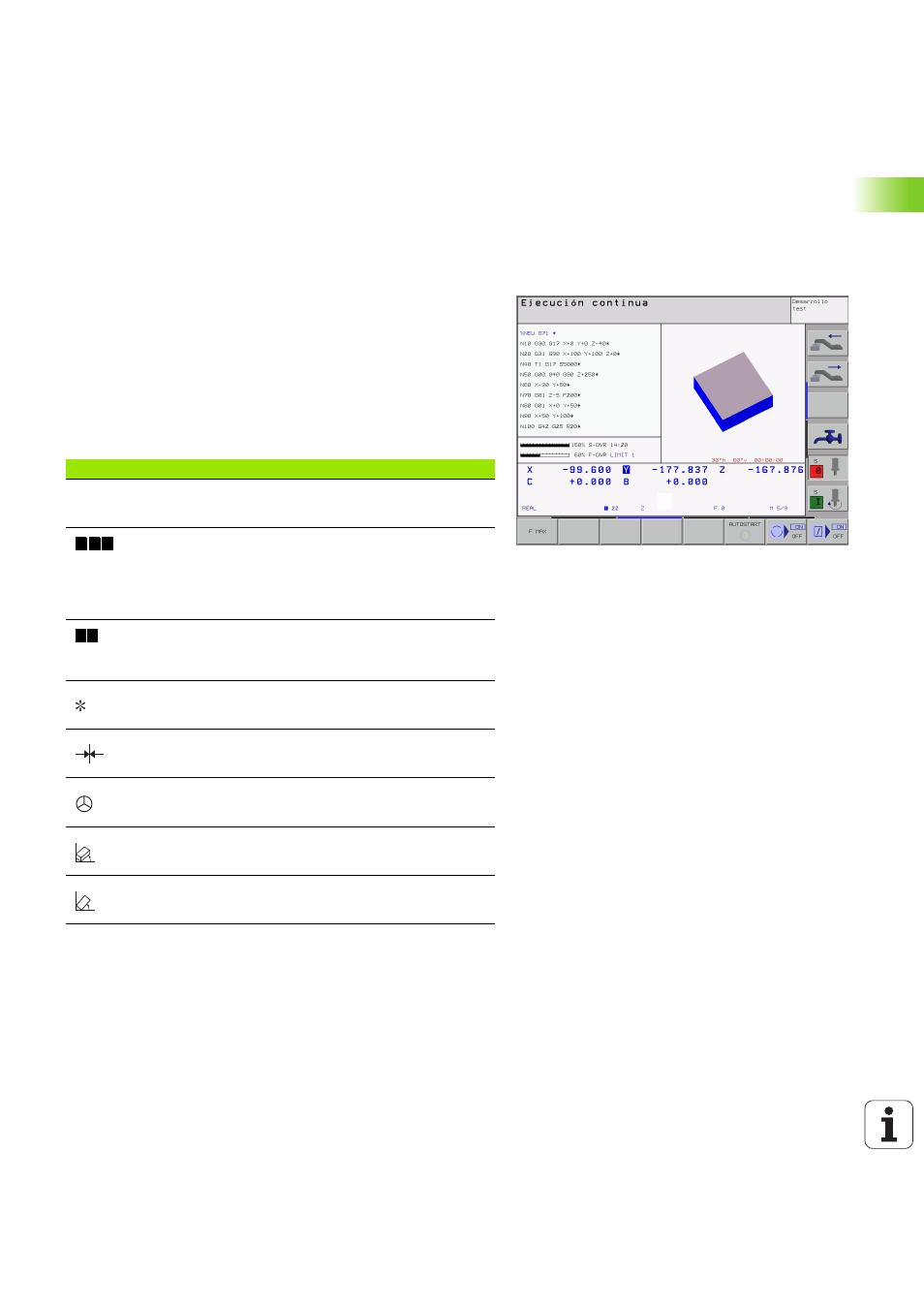

1.4 Visualización de estado
Visualización de estados +general+
La visualización de estados general 1 informa del estado actual de la
máquina. Aparece automáticamente en los modos de funcionamiento
siguientes:
n Ejecución del pgm frase a frase y ejecución continua del pgm,
mientras no se seleccione exclusivamente la visualización
+Gráfico+, y en el modo
n Posicionamiento manual (MDI).
En el modo de funcionamiento manual y en Volante electrónico
aparece la visualización de estados en la ventana grande.
Información de la visualización de estados
Símbolo Significado
Coordenadas reales o nominales de la posición
actual
Ejes de la máquina: el TNC indica los ejes auxiliares
en minúsculas. El constructor de la máquina
determina la secuencia y el número de ejes
visualizados. Rogamos consulten el manual de su
máquina
La visualización del avance en pulgadas corresponde
a una decima parte del valor activado. Revoluciones
S, avance F y función auxiliar M activada
Se ha iniciado la ejecución del programa
El eje está bloqueado
El eje puede desplazarse con el volante
Los ejes se desplazan en el plano de mecanizado
inclinado
Los ejes se desplazan teniendo en cuenta el giro
básico
1 1
REAL
X Y Z
F S M
