8.4 Ciclos par
a
el fr
esado de cajer
a
s, islas y r
a
nur
as

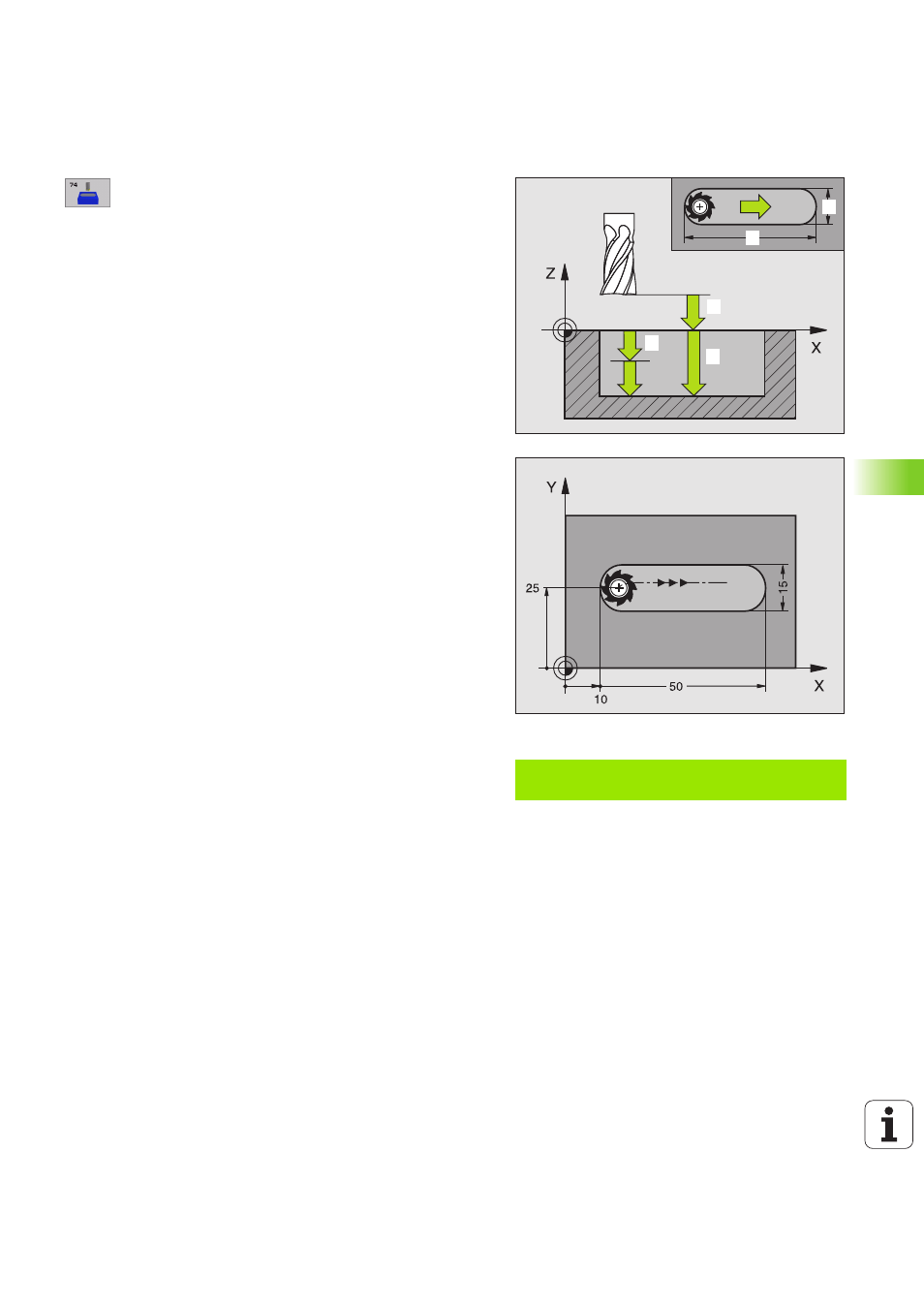

U U U U Distancia de seguridad 1 (valor incremental):
Distancia entre el extremo de la hta. (posición inicial)
y la superficie de la pieza
U U U U Profundidad de fresado 2 (valor incremental):
Distancia entre la superficie de la pieza y la base de la
cajera
U U U U Profundidad de paso 3 (valor incremental): Medida a
la cual penetra cada vez la herramienta; el TNC se
desplaza en un sólo paso de mecanizado a la
profundidad total cuando:
n
El paso de profundización y la profundidad total son
iguales
n El paso de profundización es mayor a la profundidad
total
U U U U Avance al profundizar : Velocidad de desplazamiento
en la profundización
U U U U 1º longitud lateral 4 : Longitud de la ranura; 1º
dirección de mecanizado determinada por el signo
U U U U 2ª longitud lateral 5 : Ancho de la ranura
U U U U Avance F : Velocidad de desplazamiento de la hta. en el
plano de mecanizado
Ejemplo: Frase NC
N44 G74 P01 2 P02 -20 P0 5 P04 100
P05 X+80 P06 Y+12 P07 275 *
12
13
14
15
