HEIDENHAIN iTNC 530 381
8.1
0
Ciclos par
a
la tr
aslación de coor
denadas
8.10 Ciclos para la traslación de
coordenadas
Resumén
Con la traslación de coordenadas se puede realizar un contorno
programado una sóla vez, en diferentes posiciones de la pieza con
posición y medidas modificadas. El TNC dispone de los siguientes
ciclos para la traslación de coordenadas:
Activación de la traslación de coordenadas
Principio de activación: Una traslación de coordenadas se activa a
partir de su definición, es decir, no es preciso llamarla. La traslación
actúa hasta que se anula o se define una nueva.
Anulación de la traslación de coordenadas:
n Definición del ciclo con los valores para el comportamiento básico,
p.ej. factor de escala 1,0
n Ejecución de las funciones auxiliares M02, M30 o la frase N999999
%... (depende del parámetro de máquina 7300)
n
Selección de un nuevo programa
n
Programar la función auxiliar M142 Borrar información modal del
programa

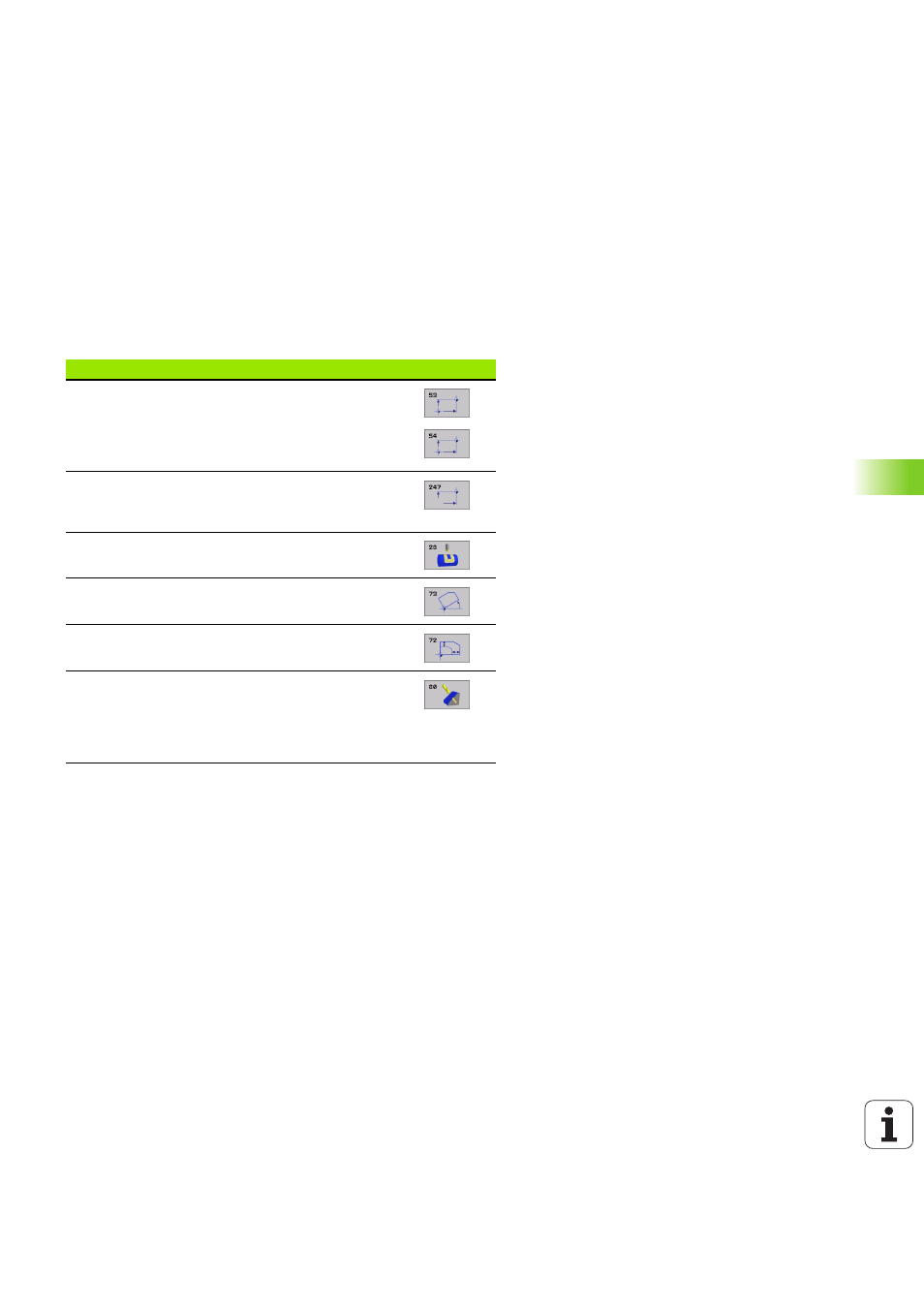

Ciclo Softkey
G53/G54 PUNTO CERO
Desplazamiento de los contornos directamente en el
programa o desde la tabla de puntos cero
G247 FIJAR PUNTO DE REFERENCIA
Fijar punto de referencia durante la ejecución del
programa
G28 ESPEJO
Reflejar contornos
G73 GIRO
Girar contornos en el plano de mecanizado
G72 FACTOR DE ESCALA
Reducir o ampliar contornos
G80 PLANO DE MECANIZADO
Realizar mecanizados en el sistema de coordenadas
inclinado
para máquinas con cabezal basculante
y/o mesas giratorias
