446 10 Programación: Parámetros Q
1
0
.1
0 Ejemplos de pr
ogr
a
mación

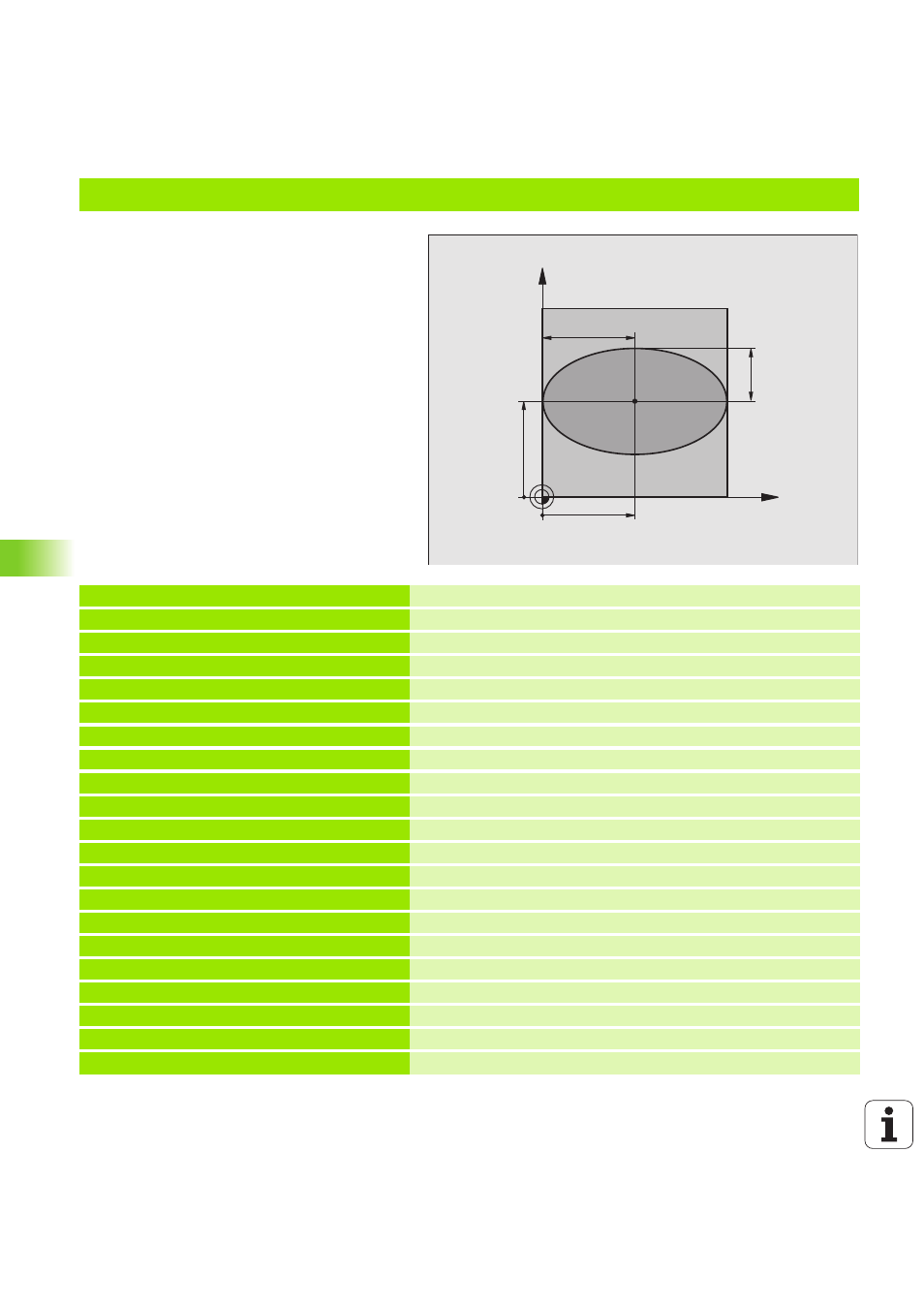

Ejemplo: elipse
Desarrollo del programa
n
El contorno de las elipses se realiza por medio de
muchas pequeñas rectas (definible mediante
Q7) Cuantos más puntos se calculen más cortas
serán las rectas y más suave la curva.
n La dirección de fresado se define a través del
ángulo de inicio y final en el plano:
Dirección de mecanizado en sentido horario:
Ángulo de inicio > Ángulo final
Dirección de mecanizado en sentido antihorario:
Ángulo de inicio < Ángulo final
n No se tiene en cuenta el radio de la hta.
%ELIPSE G71 *
N10 D00 Q1 P01 +50 * Centro eje X
N20 D00 Q2 P01 +50 * Centro eje Y
N30 D00 Q3 P01 +50 * Semieje X
N40 D00 Q4 P01 +30 * Semieje Y
N50 D00 Q5 P01 +0 * Angulo inicial en el plano
N60 D00 Q6 P01 +360 * Angulo final en el plano
N70 D00 Q7 P01 +40 * Número de pasos de cálculo
N80 D00 Q8 P01 +30 * Posición angular de la elipse
N90 D00 Q9 P01 +5 * Profundidad de fresado
N100 D00 Q10 P01 +100 * Avance al profundizar
N110 D00 Q11 P01 +350 * Avance de fresado
N120 D00 Q12 P01 +2 * Distancia de seguridad para posicionamiento previo
N130 G30 G17 X+0 Y+0 Z-20 * Definición del bloque
N140 G31 G90 X+100 Y+100 Z+0 *
N150 G99 T1 L+0 R+2.5 * Definición de la herramienta
N160 T1 G17 S4000 * Llamada a la herramienta
N170 G00 G40 G90 Z+250 * Retirar la herramienta
N180 L10,0 * Llamada al mecanizado
N190 G00 Z+250 M2 * Liberar la herramienta, final del programa
N200 G98 L10 * Subprograma 10: Mecanizado
X
Y
50
50
30
50
