HEIDENHAIN iTNC 530 41
1
.4 V
isualización de estado

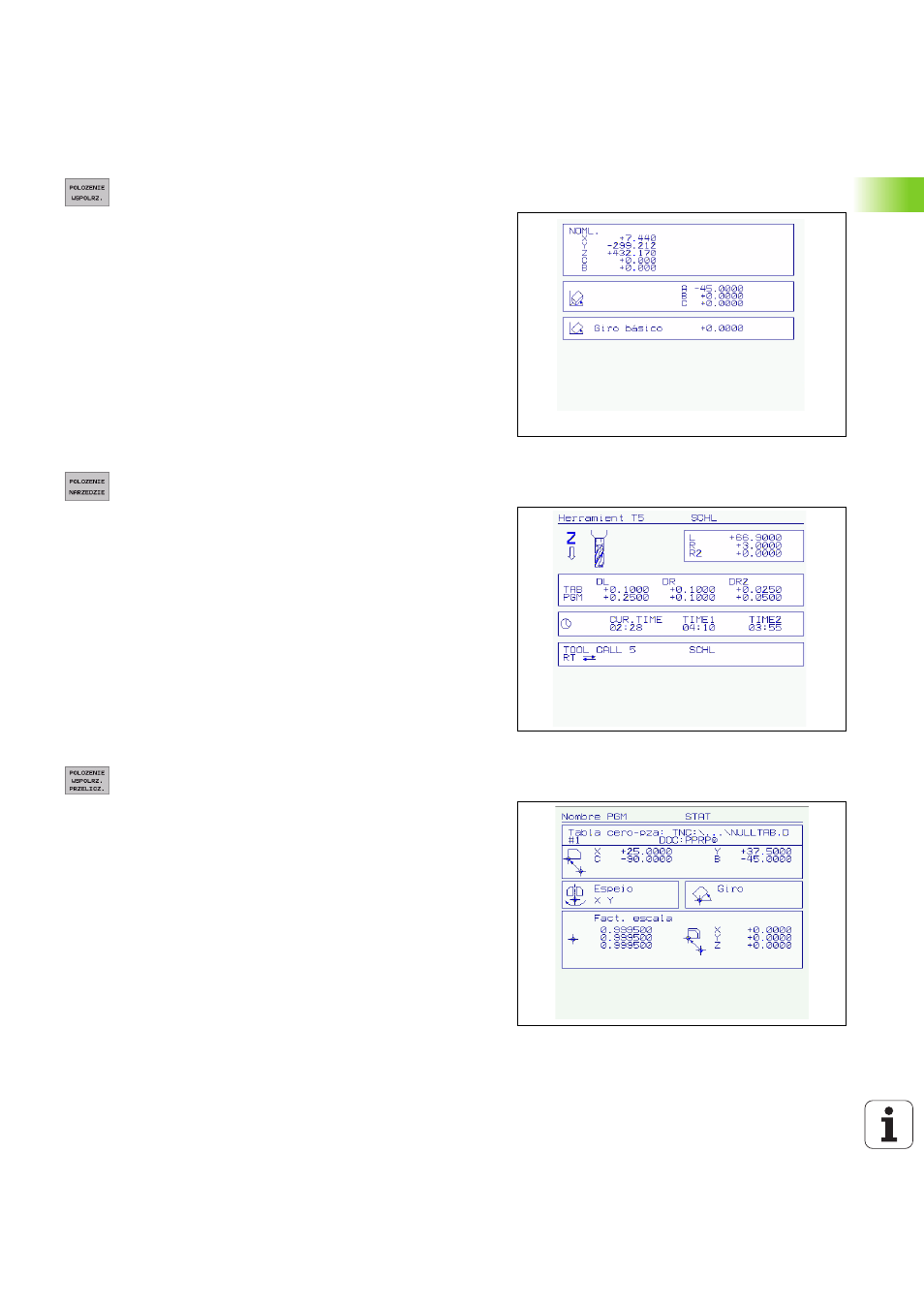

Posiciones y coordenadas
Información sobre las herramientas
Traslación de coordenadas
Véase “Ciclos para la traslación de coordenadas” en pág. 381
2
4
1
3
1 Visualización de posiciones
2 Tipo de visualización de posiciones, p.ej. posición real
3 Angulo de inclinación para el plano de mecanizado
4 Angulo del giro básico
3 2
5
1
4
6
1 n Visualización T: nº y nombre de la hta.
n Visualización RT: nº y nombre de la hta. gemela
2 Eje de la herramienta
3 Longitud y radios de la herramienta
4 Sobremedidas (valores delta) del TOOL CALL (PGM) y de la tabla
de herramientas (TAB)
5 Tiempo de vida, máximo tiempo de vida (TIME 1) y máximo
tiempo de vida con TOOL CALL (TIME 2)
6 Visualización de la herramienta activada y de la (siguiente)
herramienta gemela
5 6
4
1
2
3
1 Nombre del programa principal
2 Desplazamiento del punto cero activo (ciclo 7)
3 Angulo de giro activo (ciclo 10)
4 Ejes reflejados (ciclo 8)
5 Factor(es) de escala activo(s) (ciclos 11 / 26)
6 Punto central de la escala activada
