188 6 Programación: Programar contornos
6.5 Mo
vimient
o
s de tr
a
y
ect
o
ri
a - Coor
denadas polar
e
s

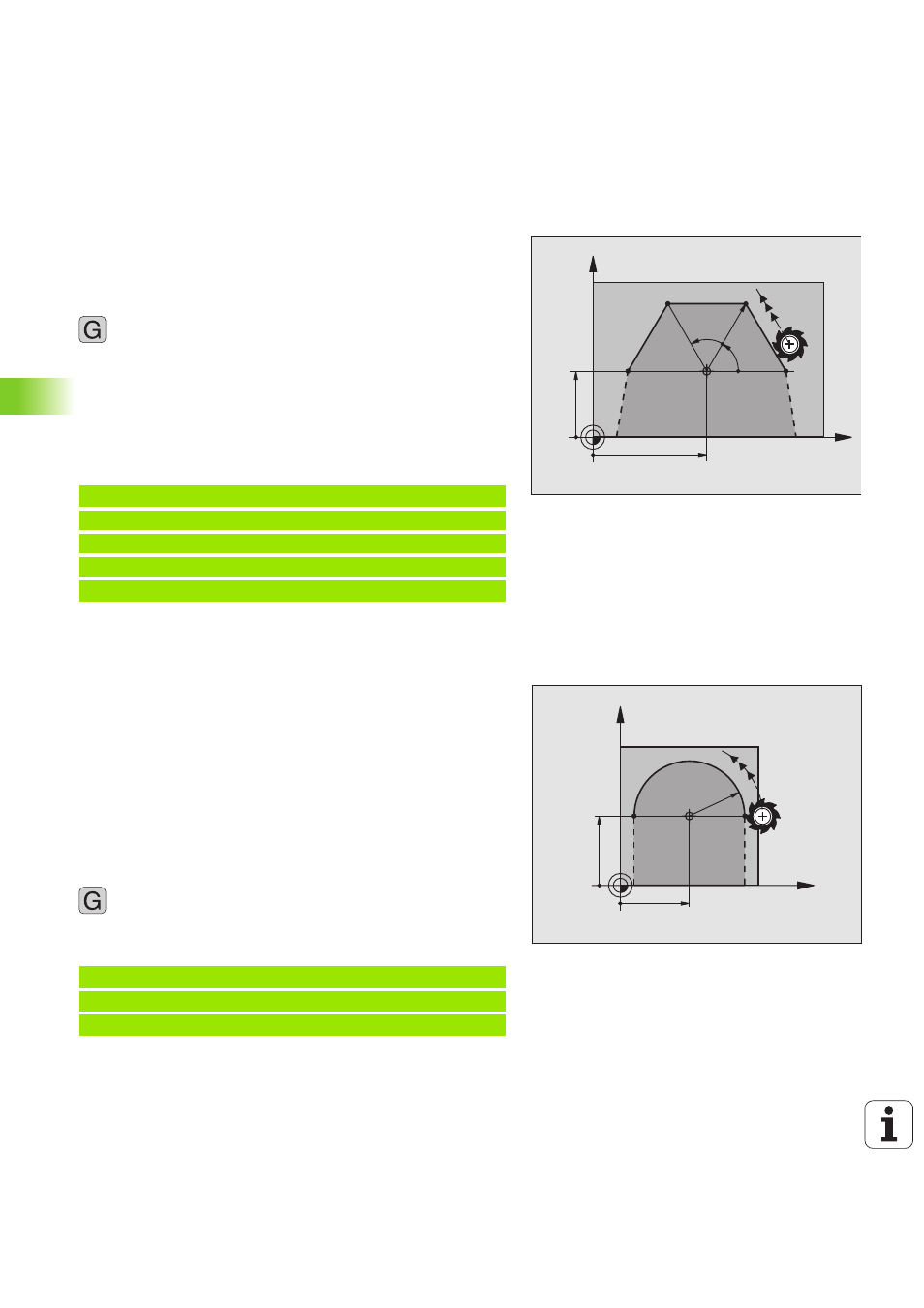

Recta en marcha rápida G10
Recta con avance G11 F . . .
La herramienta se desplaza según una recta desde su posición actual
al punto final de la misma. El punto de partida es el punto final de la
frase anterior.
Programación
U U U U Radio en coordenadas polares R: Introducir la
distancia del punto final de la recta al polo I, J
U U U U Angulo H en coordenadas polares: Posición angular
del punto final de la recta entre -360° y +360°
El signo de H se determina mediante el eje de referencia angular:
n Angulo del eje de referencia angular a R en sentido antihorario: H >0
n Angulo del eje de referencia angular a R en sentido horario: H<0
Ejemplo de frases NC
Trayectoria circular G12/G13/G15 alrededor del
polo I, J
El radio R en coordenadas polares es a la vez el radio del arco de
círculo. R se determina mediante la distancia del punto de partida al
polo I, J. La última posición programada de la herramienta antes de la
frase G12, G13 o G15 es el punto de partida de la trayectoria circular.
Sentido
n En sentido horario: G12
n En sentido antihorario: G13
n Sin entrada de dirección de giro: G15. El TNC realiza el recorrido por
la trayectoria circular con la última dirección de giro programada
Programación
U U U U Angulo en coordenadas polares H: Posición angular del
punto final de la trayectoria circular entre -5400° y
+5400°
Ejemplo de frases NC
N120 I+45 J+45 *
N130 G11 G42 R+30 H+0 F300 M3 *
N140 H+60 *
N150 G91 H+60 *
N160 G90 H+180 *
X
Y
45
25
60°
60°
30
CC
11
N180 I+25 J+25 *
N190 G11 G42 R+20 H+0 F250 M3 *
N200 G13 H+180 *
X
Y
25=I
25=J
R20
13
