154 5 Programación: Herramientas
5.3 Cor
rección de la her
ramienta

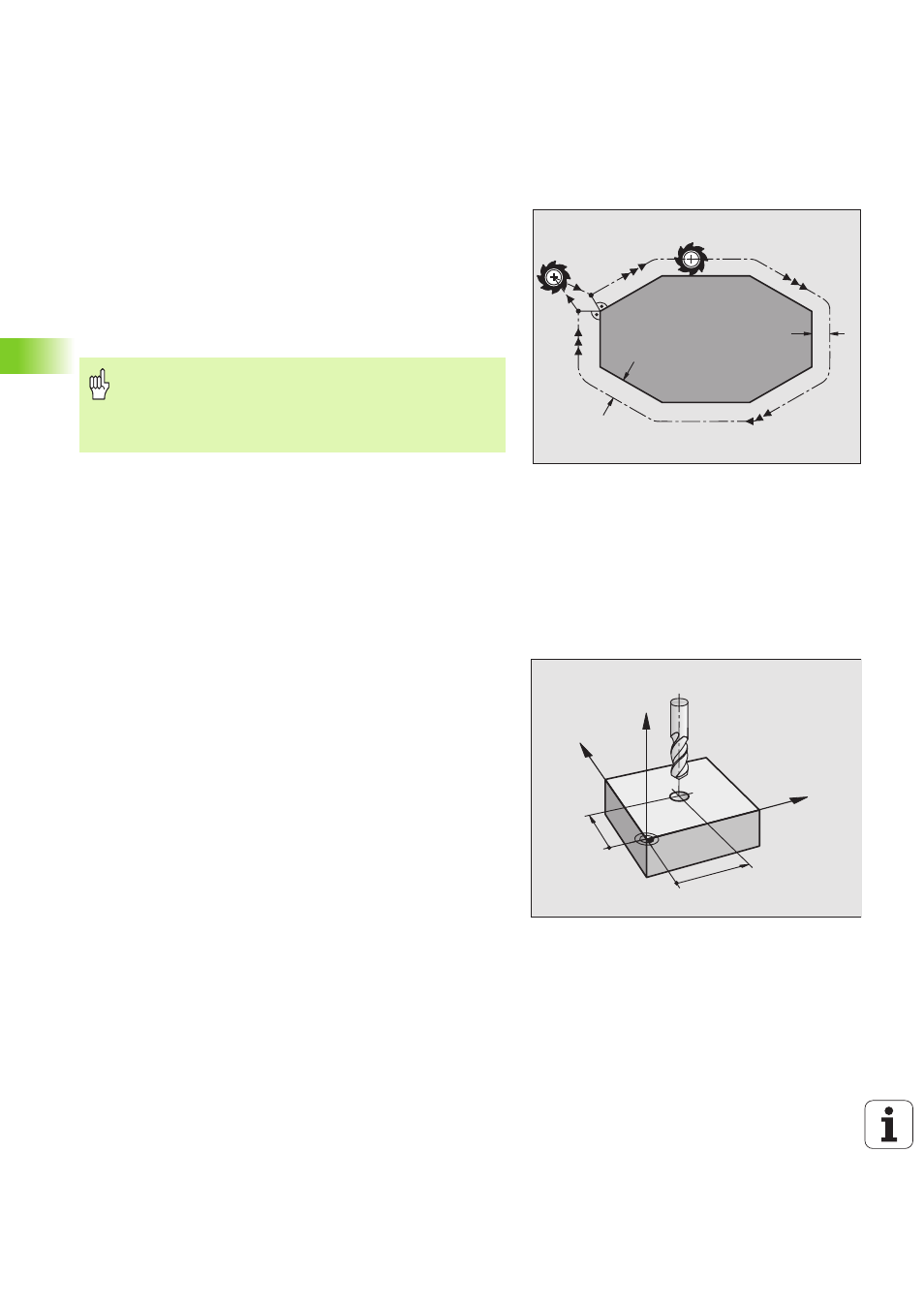

Corrección del radio de la herramienta
La frase del programa para el movimiento de la hta. contiene
n G41 o G42 para una corrección del radio
n G43 o G44, para una corrección del radio en un desplazamiento
paralelo al eje
n G40 , cuando no se quiere realizar ninguna corrección de radio
La corrección de radio actúa en cuanto se llama a una herramienta y
se desplaza en el plano de mecanizado con G41 o G42.
En la corrección del radio se tienen en cuenta los valores delta de la
frase T así como los de la tabla de herramientas:
Valor de corrección = R + DR
T
+ DR
TAB
con
Tipos de trayectoria sin corrección de radio: R0
El punto central de la herramienta se desplaza en el plano de
mecanizado sobre la trayectoria programada, o bien sobre las
coordenadas programadas.
Empleo: Taladros, posicionamientos previos
El TNC elimina la corrección de radio cuando:
n se programa una frase de posicionamiento con G40
n
se ha programado una llamada a un programa con %...
n se selecciona un nuevo programa con PGM MGT
R : Radio de la herramienta R de la frase G99 o de la tabla de
herramientas
DR
T
: Sobremedida DR para el radio de una frase T (no se tiene
en cuenta en la visualización de posiciones)
DR
TAB:
Sobremedida DR para el radio de una tabla de htas.
R
R
G40
G41
Y
X
Z
X
Y
