HEIDENHAIN iTNC 530 301
8.4 Ciclos par
a
el fr
esado de cajer
a
s, islas y r
a
nur
as

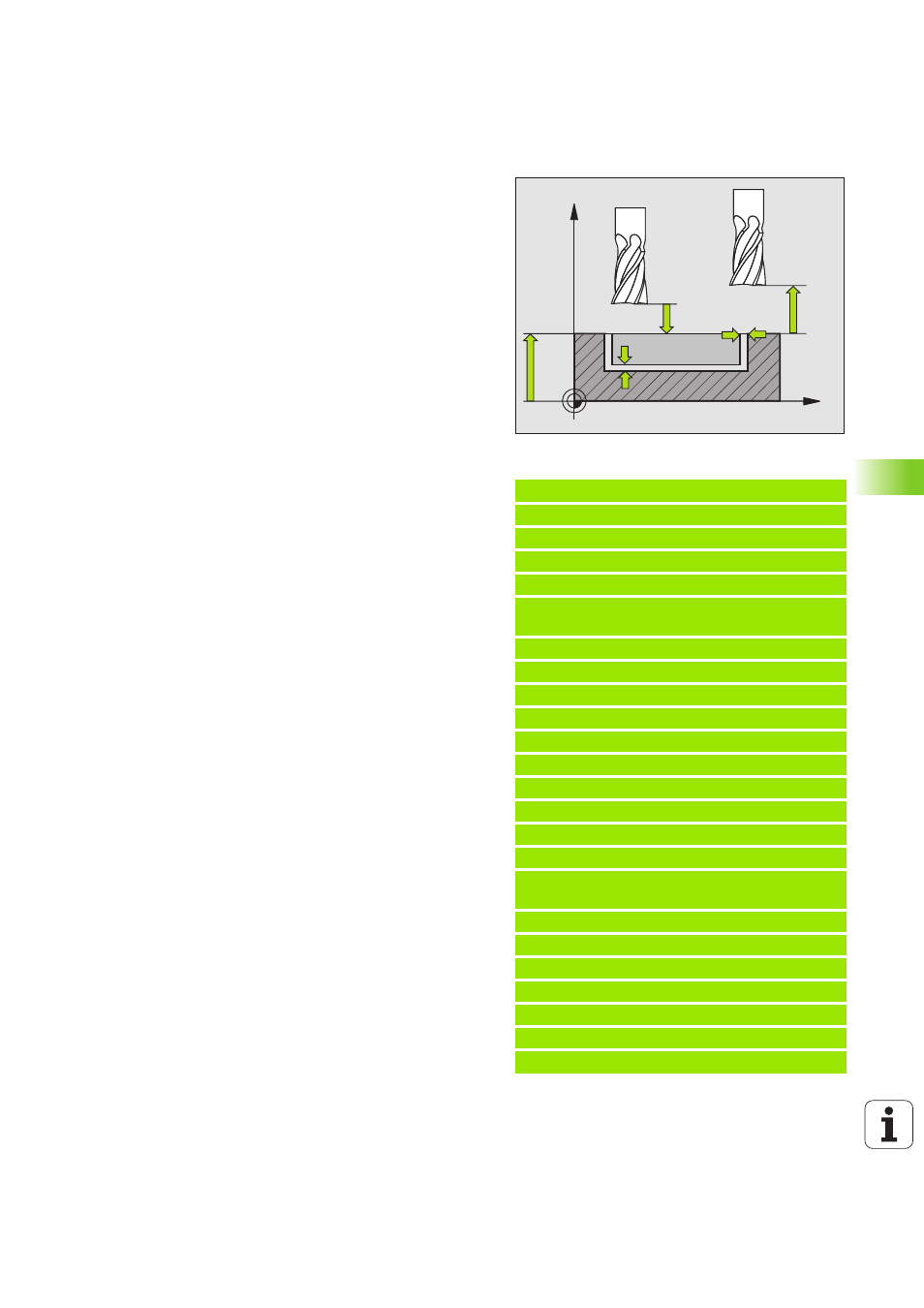

U U U U Distancia de seguridad Q200 (valor incremental):
Distancia entre la superficie frontal de la hta. y la
superficie de la pieza
U U U U Coordenada de la superficie de la pieza Q203
(valor absoluto): Coordenada absoluta de la superfice
de la pieza
U U U U 2ª distancia de seguridad Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción)
U U U U Estrategia de profundización Q366: Tipo de
estrategia de profundización
n 0 = profundización vertical En la tabla de
herramientas, el angulo de profundización de la
herramienta activa ANGLE debe estar asimismo
definido con 0. De lo contrario el TNC emite un
aviso de error.
n 1 = profundización en forma de hélice En la tabla de
herramientas, el angulo de profundización de la
herramienta activa ANGLE debe estar asimismo
definido con 0. De lo contrario el TNC emite un
aviso de error.
Ejemplo: Frases NC
N80 G254 CAJERA REDONDA
Q215=0 ;TIPO DE MECANIZADO
Q219=12 ;ANCHO DE RANURA
Q368=0.2 ;SOBREMEDIDA LATERAL
Q375=80 ;DIÁMETRO ARCO CIRCULAR
Q367=0 ;REFERENCIA POSICIÓN DE
LA RANURA
Q216=+50 ;CENTRO 1ER. EJE
Q217=+50 ;CENTRO 2º EJE
Q376=+45 ;ÁNGULO INICIAL
Q248=90 ;ÁNGULO DE ABERTURA
Q378=0 ;PASO ANGULAR
Q377=1 ;NÚMERO DE MECANIZADOS
Q207=500 ;AVANCE DE FRESADO
Q351=+1 ;TIPO DE FRESADO
Q201=-20 ;PROFUNDIDAD
Q202=5 ;PROFUNDIDAD DE PASO
Q369=0.1 ;SOBREMEDIDA EN
PROFUNDIDAD
Q206=150 ;AVANCE AL PROFUNDIZAR
Q338=5 ;PASO PARA ACABADO
Q200=2 ;DIST.-SEGURIDAD
Q203=+0 ;COORDENADA SUPERFICIE
Q204=50 ;2A. DIST.DE SEGURIDAD
Q366=1 ;PROFUNDIZAR
G90 G79:G01 X+50 Y+50 F10000 M3
X
Z
Q200
Q204
Q203
Q369
Q368
