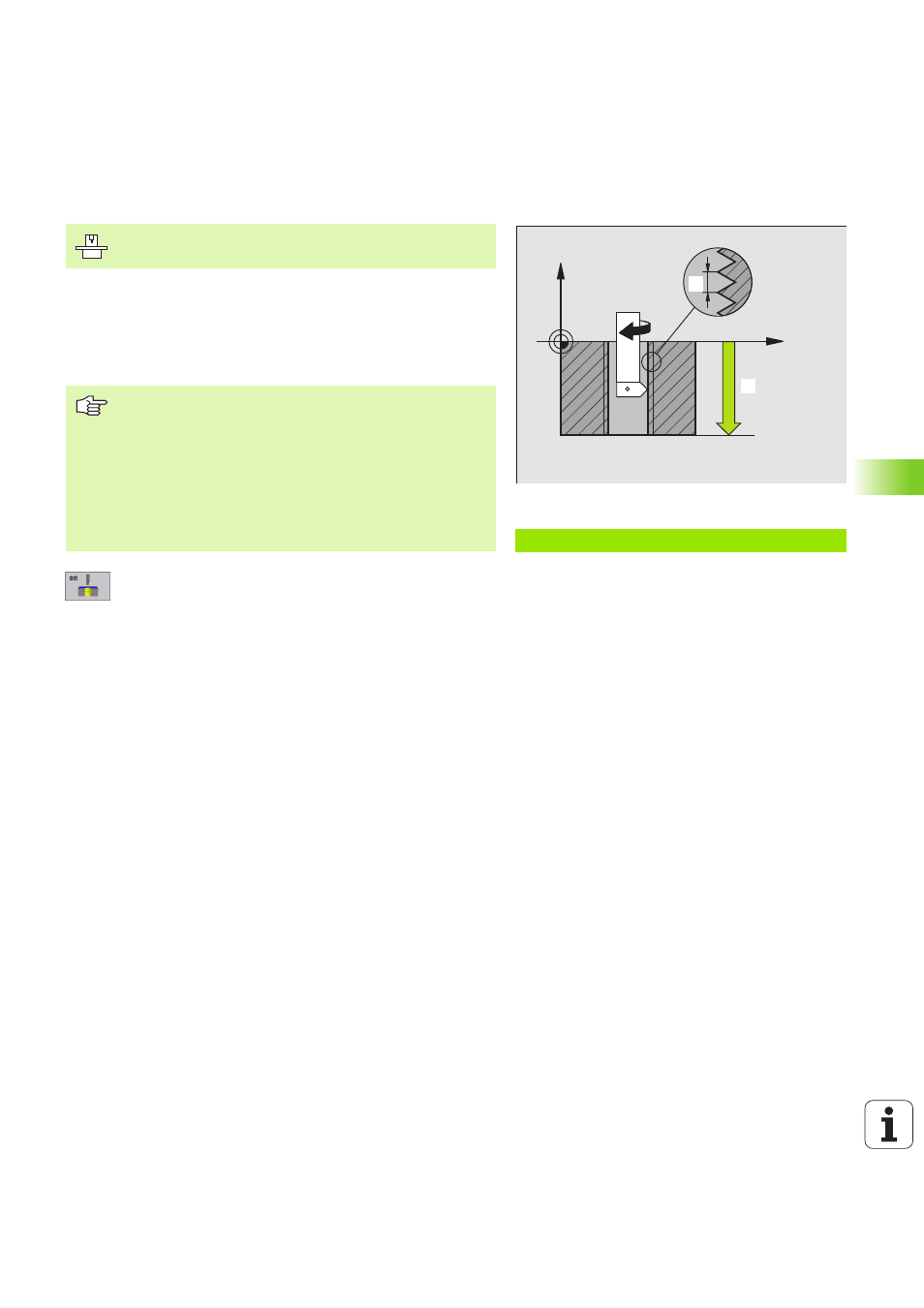

ROSCADO A CUCHILLA (ciclo G86)
El ciclo G86 ROSCADO A CUCHILLA desplaza la hta., con cabezal
controlado, desde la posición actual con las revoluciones activadas a la
profundidad programada. En la base del taladro tiene lugar una parada
del cabezal. Los movimientos de aproximación y salida deberán
progarmarse mejor por separado en un ciclo de constructor. Para ello
recibirá más información del constructor de su máquina.
U U U U Profundidad de taladrado 1 : Distancia de la posición
actual de la herramienta – final de la rosca
El signo de la profundidad de taladrado determina la
dirección de trabajo ("-" equivale a dirección negativa
en el eje del cabezal)
U U U U Paso de rosca 2 :
Paso de la rosca. El signo determina si el roscado es
a derechas o a izquierdas:
+ = roscado a derechas(M3 en profundidad de
taladrado negativa)
- = roscado a izquierdas (M4 en profundidad de
taladrado negativa)
Ejemplo: Frase NC
N22 G86 P01 -20 P02 +1 *
X
Z
11
12
El constructor de la máquina prepara la máquina y el TNC.
Antes de la programación deberá tenerse en cuenta:
El TNC calcula el avance dependiendo del número de
revoluciones. Si se gira el potenciómetro de override para
las revoluciones durante el roscado, el TNC regula
automáticamente el avance.
El potenciómetro para el override del avance está inactivo.
El TNC conecta y desconecta automáticamente el cabezal.
No programar M3 o M4 antes de la llamada al ciclo.
