HEIDENHAIN iTNC 530 291
8.4 Ciclos par
a
el fr
esado de cajer
a
s, islas y r
a
nur
as

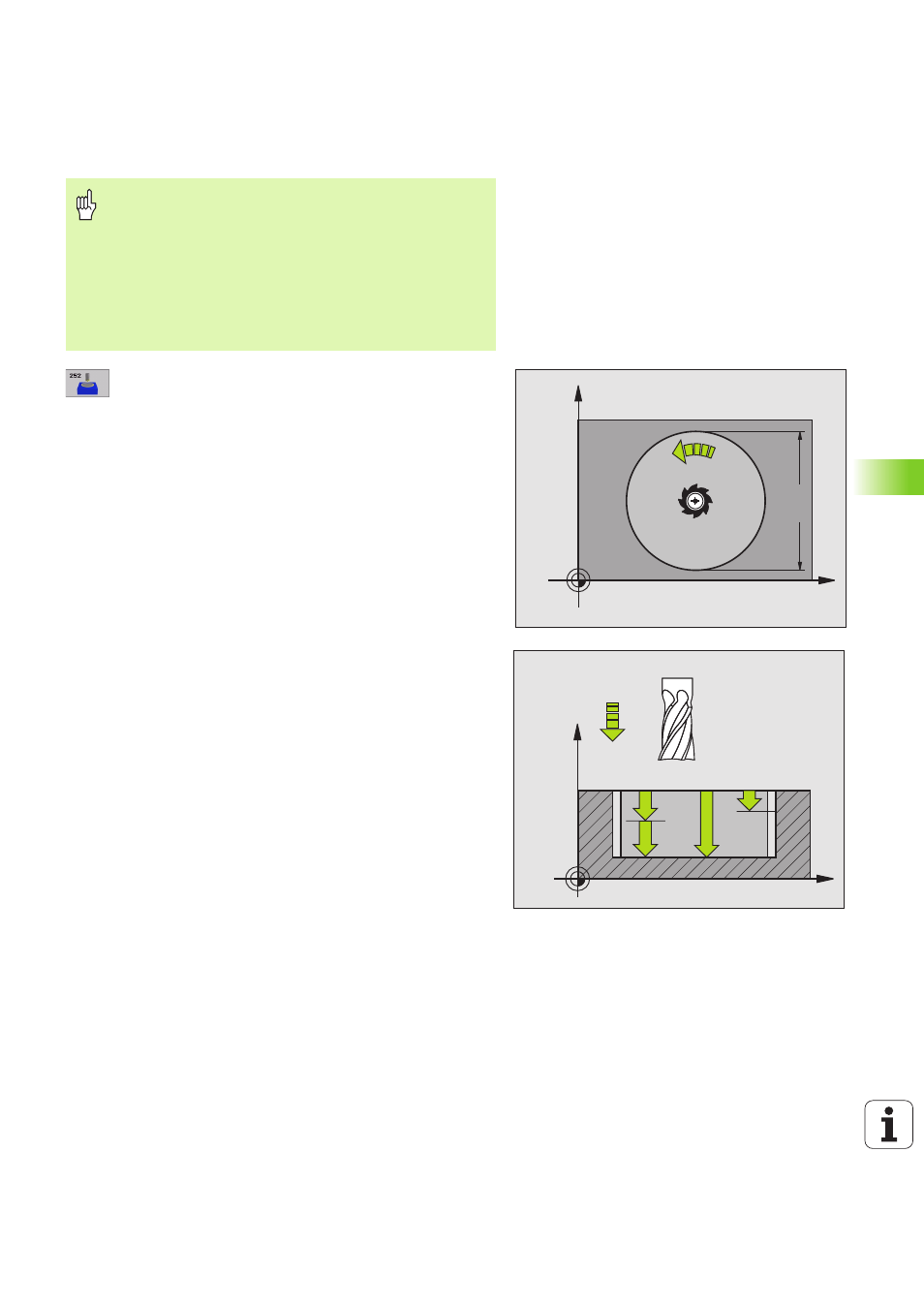

U U U U Volumen de mecanizado (0/1/2) Q215: Determinar el
volumen de mecanizado:
0: Desbastado y acabado
1: Sólo desbastado
2: Sólo acabado
La cara y la profundidad de acabado sólo se llevan a
cabo, si se define la sobremedida del acabado
correspondiente (Q368, Q369)
U U U U Diámetro del círculo Q223: Diámetro de la cajera
que se acaba de mecanizar
U U U U Sobremedida del acabado lateral Q368 (valor
incremental): Sobremedida de acabado en el plano de
mecanizado.
U U U U Avance de fresado Q207: Velocidad de
desplazamiento de la hta. en el fresado en mm/min
U U U U Forma de fresado Q351: Forma de fresado con M03
+1 = Fresado de marcha igual
–1 = Fresado de marcha contraria
U U U U Profundidad Q201 (valor incremental): Distancia entre
la superficie de la pieza y la base de la cajera
U U U U Profundidad de paso Q202 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza; introducir un valor mayor que 0
U U U U Sobremedida de acabado en profundidad Q369 (valor
incremental): Sobremedida de acabado para la
profundidad.
U U U U Avance al profundizar Q206: Velocidad de
desplazamiento de la herramienta al desplazarse en
profundidad en mm/min
U U U U Paso de acabado Q338 (v. incremental): Medida,
según la cual se desplaza la hta. en el eje de la misma
para el acabado. Q338=0: Acabado en un solo paso
Con el parámetro de máquina 7441 Bit 2 se ajusta, si el
TNC si (Bit 2 = 1) debe emitir una aviso de error cuando se
introduzca una profundidad positiva o no (Bit 2 = 0).
¡Atención: Peligro de colisión!
Deberá tenerse en cuenta que, con profundidad
introducida positiva, el TNC invierta el calculo de la
posición previa. ¡La herramienta se desplaza en el eje de
la herramienta a la distancia de seguridad con marcha
rápida bajola superfice de la pieza!
X
Y
Q207
Q223
X
Z
Q201
Q206
Q202
Q338
