336 8 Programación: Ciclos
8.6 Ciclos SL gr
upo I

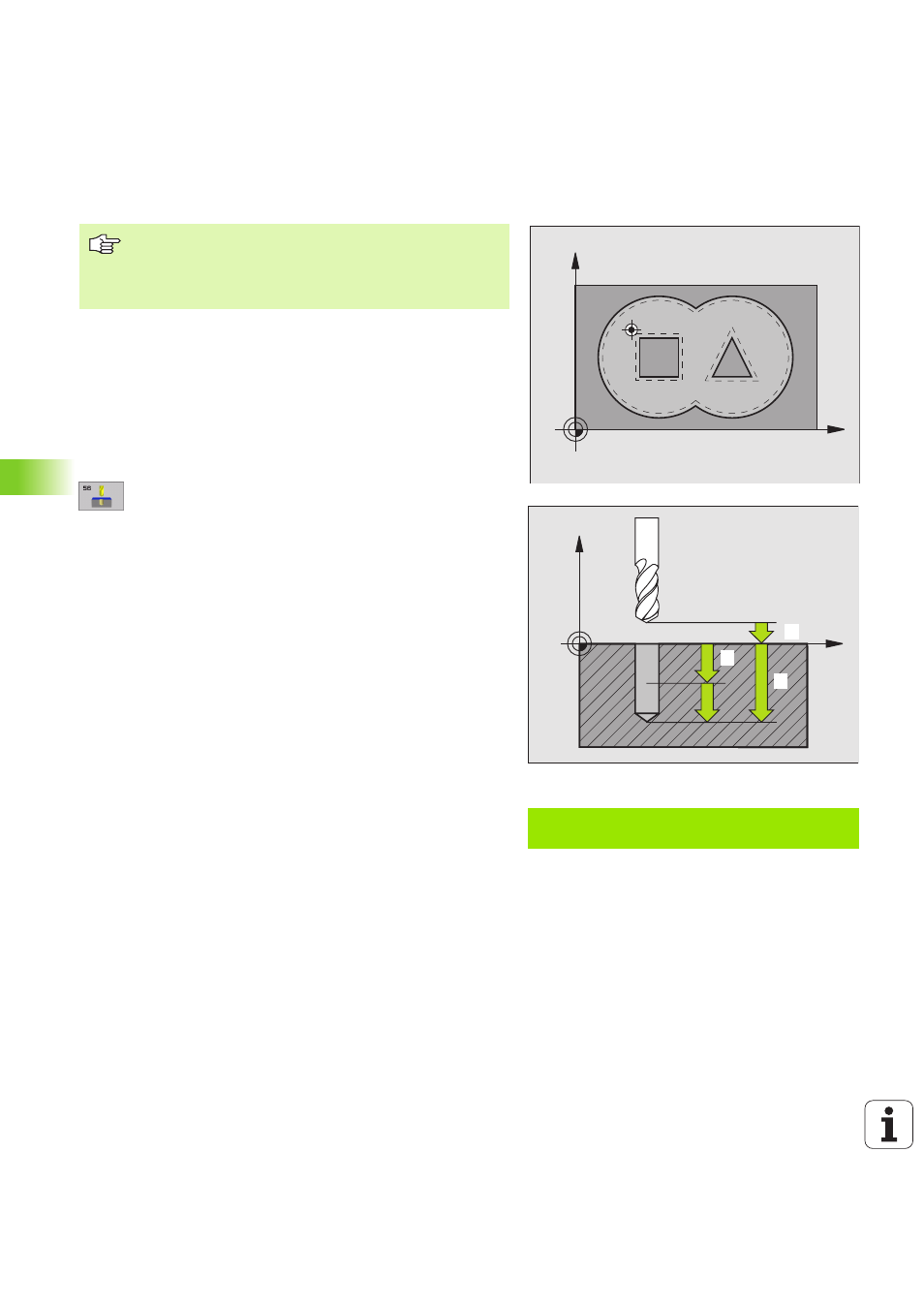

PRETALADRADO (ciclo G56)
Desarrollo del ciclo
Como el ciclo G83 Taladrado profundo, véase “Ciclos para taladrado,
roscado y fresado de rosca” en pág. 232.
Aplicación
El ciclo G56 PRETALADRADO tiene en cuenta la sobremedida de
acabado en los puntos de profundización. Los puntos de
profundización son además también puntos de partida para el
desbaste.
U U U U Distancia de seguridad 1 (valor incremental):
Distancia entre el extremo de la hta. (posición inicial)
y la superficie de la pieza
U U U U Profundidad de taladro 2 (valor incremental):
Distancia entre la superficie de la pieza y la base del
taladro (extremo del cono del taladro)
U U U U Profundidad de paso 3 (valor incremental): Medida,
según la cual la hta. penetra cada vez en la pieza La
profundidad de taladrado no tiene porque ser múltiplo
del paso de profundización. La hta. se desplaza hasta
la profundidad de taladrado en una sola pasada
cuando:
n
El paso de profundización y la profundidad total son
iguales
n El paso de profundización es mayor a la prof. de
taladrado
U U U U Avance al profundidad : Avance al profundizar en mm/
min
U U U U Sobremedida de acabado : Sobremedida en el plano de
mecanizado
Ejemplo: Frases NC
N54 G56 P01 2 P02 -15 P03 5 P04 250
P05 +0.5 *
X
Y
X
Z
11
2
3
Antes de la programación deberá tenerse en cuenta:
Programar la frase de posicionamiento sobre el punto de
partida en el eje de la hta. (distancia de seguridad sobre la
superficie de la pieza).
