HEIDENHAIN iTNC 530 (340 422) ISO programming Manual del usuario
Página 292
292
8 Programación: Ciclos
8.4 Ciclos par
a
el fr
esado de cajer
a
s, islas y r
a
nur
as
U
U
U
U

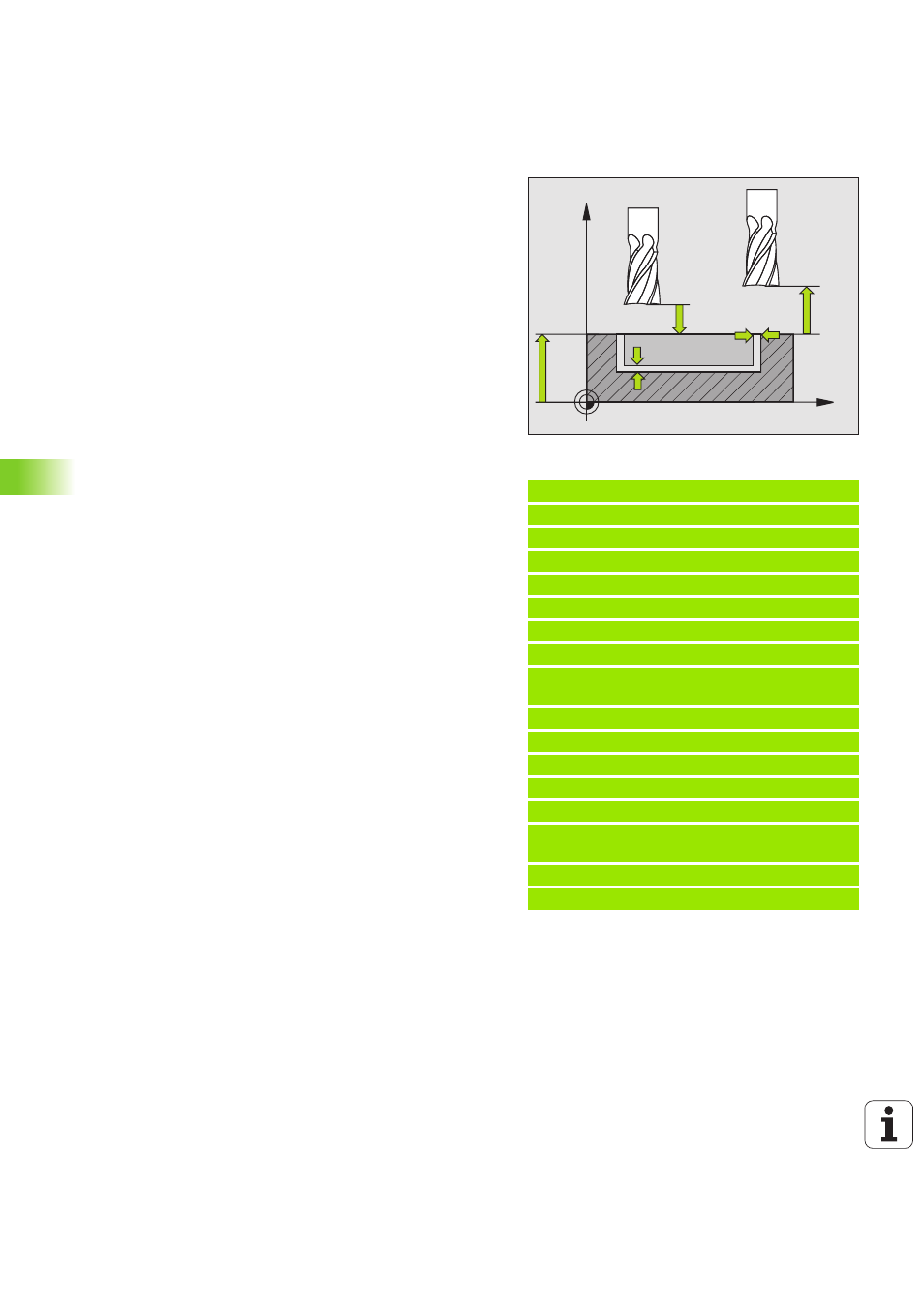

Distancia de seguridad
Q200 (valor incremental):
Distancia entre la superficie frontal de la hta. y la
superficie de la pieza
U
U
U
U
Coordenada de la superficie de la pieza
Q203
(valor absoluto): Coordenada absoluta de la superfice
de la pieza
U
U
U
U
2ª distancia de seguridad
Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción)
U
U
U
U
Factor de solapamiento en la trayectoria
Q370:
Q370 x radio de la hta. da como resultado la
aproximación lateral k.
U
U
U
U
Estrategia de profundización
Q366: Tipo de
estrategia de profundización
n
0 = profundización vertical En la tabla de
herramientas, el angulo de profundización de la
herramienta activa ANGLE debe estar asimismo
definido con 0. De lo contrario el TNC emite un
aviso de error.
n
1 = profundización en forma de hélice En la tabla de
herramientas, el angulo de profundización de la
herramienta activa ANGLE debe estar asimismo
definido con 0. De lo contrario el TNC emite un
aviso de error.
Ejemplo: Frases NC
N80 G252 CAJERA CIRCULAR
Q215=0
;TIPO DE MECANIZADO
Q223=60
;DIAMETRO DEL CIRCULO
Q368=0.2
;SOBREMEDIDA LATERAL
Q207=500
;AVANCE DE FRESADO
Q351=+1
;TIPO DE FRESADO
Q201=-20
;PROFUNDIDAD
Q202=5
;PROFUNDIDAD DE PASO
Q369=0.1
;SOBREMEDIDA EN
PROFUNDIDAD
Q206=150
;AVANCE AL PROFUNDIZAR
Q338=5
;PASO PARA ACABADO
Q200=2
;DIST.-SEGURIDAD
Q203=+0
;COORDENADA SUPERFICIE
Q204=50
;2A. DIST.DE SEGURIDAD
Q370=1
;SOLAPAMIENTO DE LA
TRAYECTORIA
Q366=1
;PROFUNDIZAR
N90 G79:G01 X+50 Y+50 F10000 M3
X
Z
Q200
Q204
Q203
Q369
Q368
