254 8 Programación: Ciclos
8.3 Ciclos par
a
taladr
ado
, r
o
scado y fr
esado de r
o
sca

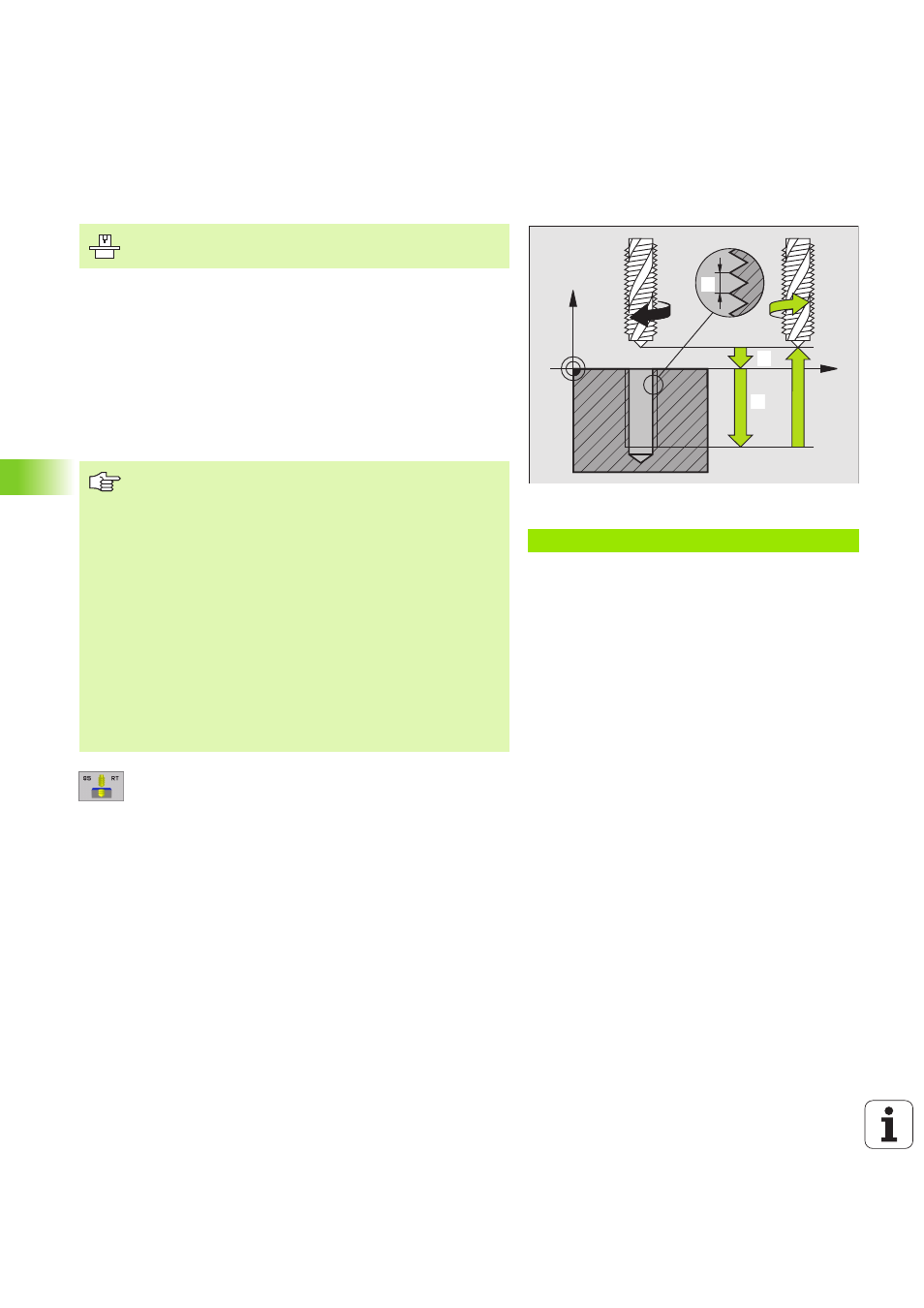

ROSCADO RIGIDO GS (ciclo G85)
El TNC realiza el roscado en varios pasos sin compensación de la
longitud.
Las ventajas en relación al ciclo de roscado con macho son las
siguientes:
n Velocidad de mecanizado más elevada
n Se puede repetir el mismo roscado ya que en la llamada al ciclo el
cabezal se orienta sobre la posición 0° (depende del parámetro de
máquina 7160)
n Margen de desplazamiento del eje del cabezal más amplio ya que se
suprime la compensación
U U U U Distancia de seguridad 1 (valor incremental):
Distancia entre el extremo de la hta. (posición inicial)
y la superficie de la pieza
U U U U Profundidad de taladrado 2 (valor incremental):
Distancia entre la superficie de la pieza (comienzo de
la rosca) y el final de la rosca
U U U U Paso de rosca 3 :
Paso de la rosca. El signo determina si el roscado es
a derechas o a izquierdas:
+= roscado a derechas
-= roscado a izquierdas
Retirar la hta. durante la interrupción del programa
Si se pulsa la tecla externa STOP durante el roscado rígido, el TNC
visualiza la softkey RETIRAR HTA, MANUALMENTE. Si se pulsa
RETIRAR HTA. MANUALM., se retira la hta. de forma controlada. Para
ello se activa el pulsador de dirección positiva del eje de la herramienta
activado.
Ejemplo: Frase NC
N18 G85 P01 2 P02 -20 P03 +1 *
X
Z
1111
12
13
El constructor de la máquina prepara la máquina y el TNC.
Antes de la programación deberá tenerse en cuenta:
Programar la frase de posicionamiento sobre el punto de
partida (centro del taladro) en el plano de mecanizado con
corrección de radio G40.
Programar la frase de posicionamiento sobre el punto de
partida en el eje de la hta. (distancia de seguridad sobre la
superficie de la pieza).
El signo del parámetro Profundidad de taladrado determina
la dirección del mecanizado.
El TNC calcula el avance dependiendo del número de
revoluciones. Si se gira el potenciómetro de override para
las revoluciones durante el roscado, el TNC regula
automáticamente el avance.
El potenciómetro para el override del avance está inactivo.
El cabezal se para al final del ciclo. Antes del siguiente
mecanizado conectar de nuevo el cabezal con M3 (o bien M4)
