8 Programación: Ciclos
8.4 Ciclos par
a
el fr
esado de cajer
a
s, islas y r
a
nur
as
U
U
U
U

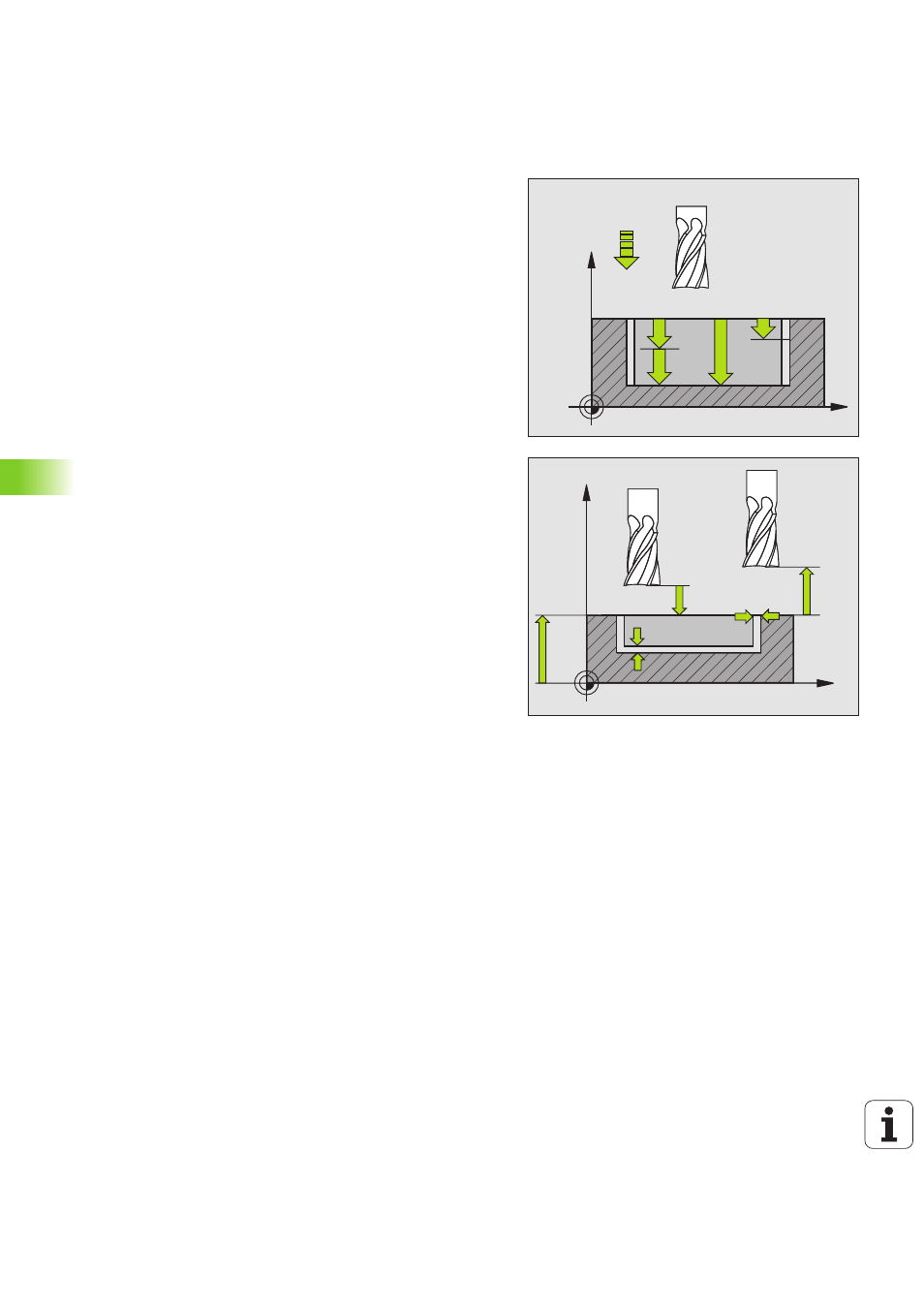

Profundidad
Q201 (valor incremental): Distancia entre
la superficie de la pieza y la base de la cajera
U
U
U
U
Profundidad de paso
Q202 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza; introducir un valor mayor que 0
U
U
U
U
Sobremedida de acabado en profundidad
Q369 (valor
incremental): Sobremedida de acabado para la
profundidad.
U
U
U
U
Avance al profundizar
Q206: Velocidad de
desplazamiento de la herramienta al desplazarse en
profundidad en mm/min
U
U
U
U
Paso de acabado
Q338 (v. incremental): Medida,
según la cual se desplaza la hta. en el eje de la misma
para el acabado. Q338=0: Acabado en un solo paso
U
U
U
U
Distancia de seguridad
Q200 (valor incremental):
Distancia entre la superficie frontal de la hta. y la
superficie de la pieza
U
U
U
U
Coordenada de la superficie de la pieza
Q203
(valor absoluto): Coordenada absoluta de la superfice
de la pieza
U
U
U
U
2ª distancia de seguridad
Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción)
X
Z
Q201
Q206
Q202
Q338
X
Z
Q200
Q204
Q203
Q369
Q368
