HEIDENHAIN iTNC 530 341
8.7 Ciclos SL gr
upo II

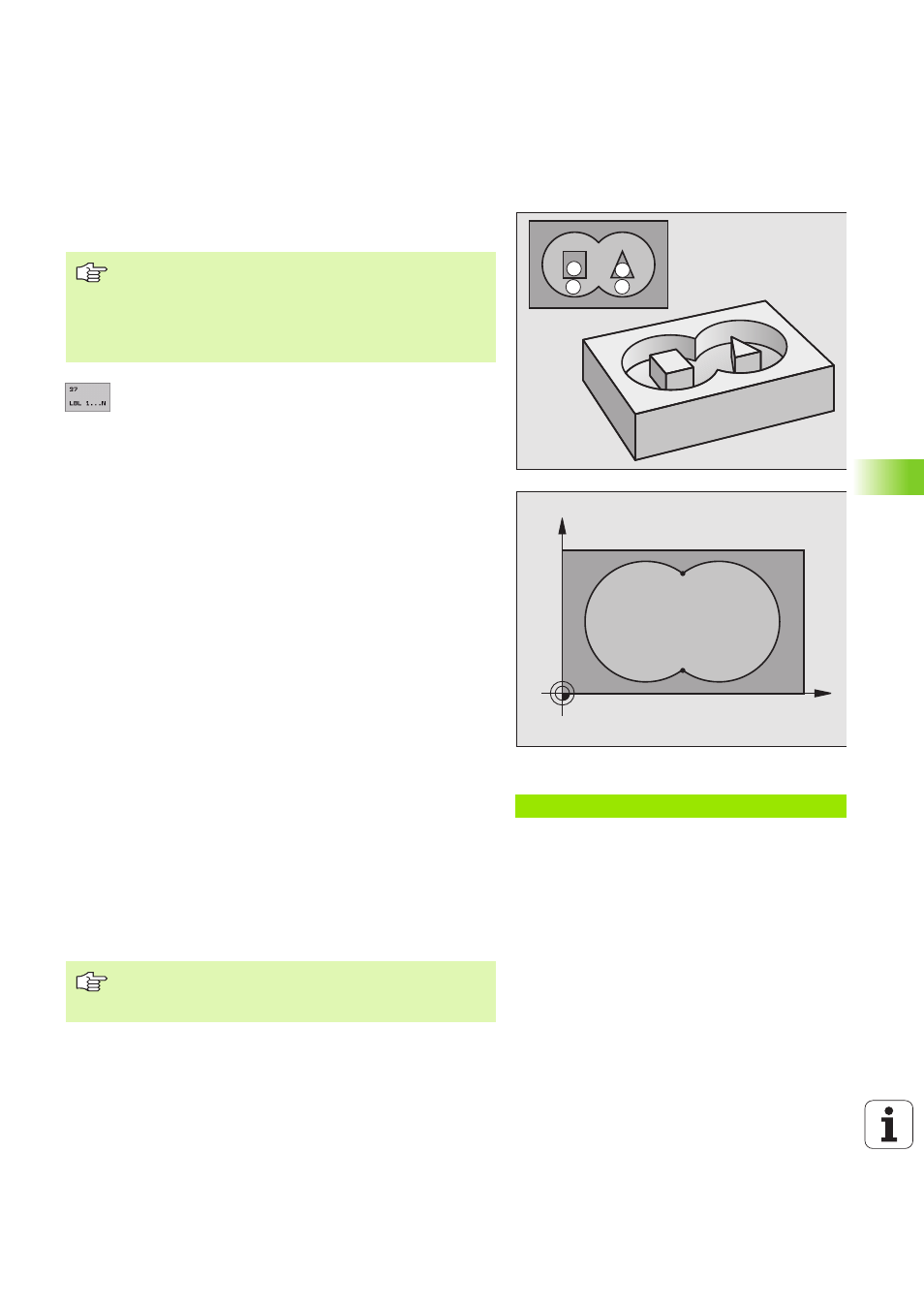

CONTORNO (ciclo G37)
En el ciclo G37 CONTORNO se enumeran todos los subprogramas que
se superponen para formar un contorno completo.
U U U U Números label para el contorno : Se introducen
todos los números label de los diferentes
subcontornos, que se superponen en un contorno.
Cada número se confirma con la tecla ENT y la
introducción finaliza con la tecla END.
Contornos superpuestos
Las cajeras e islas se pueden superponer a un nuevo contorno. De
esta forma una superficie de cajera se puede ampliar mediante una
cajera superpuesta o reducir mediante una isla.
Subprogramas: Cajeras superpuestas
Se superponen las cajeras A y B.
Ejemplo: Frases NC
N120 G37 P01 1 P02 5 P03 7 P04 8 *
A
C D
B
X
Y
A B
S
1
S
2
Antes de la programación deberá tenerse en cuenta
El ciclo G37 se activa a partir de su definición, es decir,
actúa a partir de su definición en el programa.
En el ciclo G37 se enumeran un máximo de 12
subprogramas (contornos parciales).
Los siguientes ejemplos de programación son
subprogramas de contornos, llamados en un programa
principal del ciclo G37 CONTORNO.
