4.7 Estructuración de programas
Definición, posibles aplicaciones
El TNC ofrece la posibilidad de comentar los programas de
mecanizado con frases de estructuración. Las frases de estructuración
son textos breves (máx. 244 signos) que se entienden como
comentarios o títulos de las frases siguientes del programa.
Los programas largos y complicados se hacen más visibles y se
comprenden mejor mediante frases de estructuración.
Esto facilita el trabajo en posteriores modificaciones del programa. Las
frases de estructuración se añaden en cualquier posición dentro del
programa de mecanizado. Se representan en una ventana propia y se
pueden ejecutar o completar.

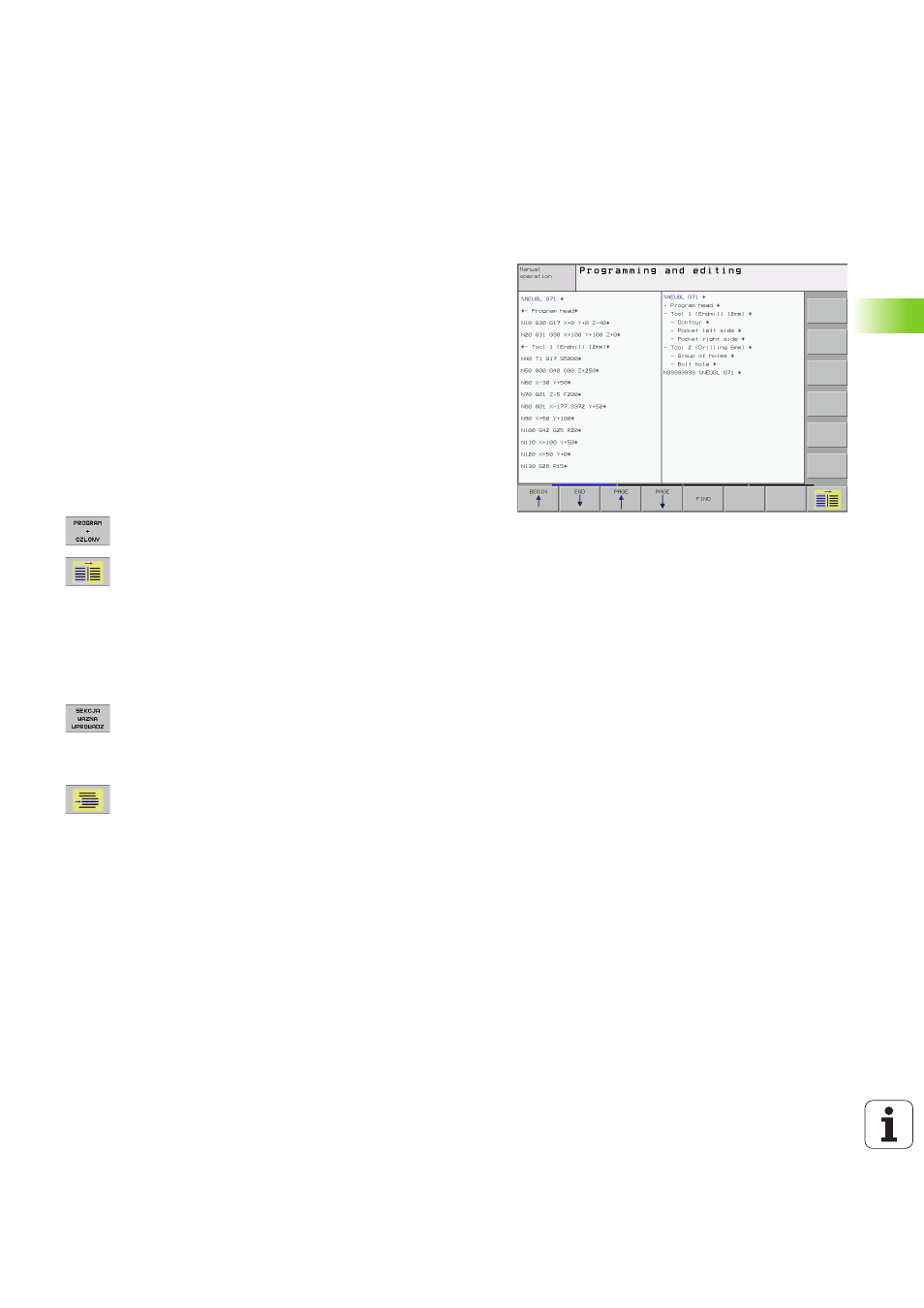

Visualizar la ventana de estructuración/cambiar
la ventana
U U U U Visualizar la ventana de estructuración: Seleccionar la
subdivisión de la pantalla PROGRAMA + ESTRUCT.
U U U U Cambio de ventana activa: Pulsar la softkey "Cambiar
ventana"
Añadir frases de estructuración en la ventana del
pgm (izq.)
U U U U Seleccionar la frase deseada, detrás de la cual se quiere añadir la
frase de estructuración
U U U U Pulsar la softkey INSERTAR ESTRUCTURACIÓN o la
tecla * sobre el teclado ASCII
U U U U Introducir el texto de estructuración mediante el
teclado alfanumérico
U U U U Si es necesario, modificar la profundidad de
estructuración mediante Softkey
Seleccionar frases en la ventana de
estructuración
Si en la ventana de estructuración se salta de frase a frase, el TNC
también salta en la ventana izquierda del programa a dicha frase. De
esta forma se saltan grandes partes del programa en pocos pasos.
