HEIDENHAIN PT 855 for Milling Manual del usuario
Página 99
II - 4
Conexión de datos
POSITIP 855
Información técnica
101
1
1
GND
2
3
4
5
6
20
7
TXD
RXD
RTS
CTS
DSR
GND
SIGNAL
DTR
CHASSIS
2
3
4
5
6
20
7
PT 855
GND
TXD
RXD
RTS
CTS
DSR
GND
SIGNAL
DTR
CHASSIS
Ajuste de la velocidad de transmisión (velocidad en baudios): P 50
La conexión de datos del POSITIP y del aparato externo tienen que
estar ajustadas a la misma velocidad en baudios.
El aparato externo tiene que poder ejecutar la velocidad en baudios
seleccionada.
La velocidad en baudios para la conexión de datos del POSITIP se
determina con un parámetro de funcionamiento.
El constructor de la máquina puede hacer accesible este parámetro
como parámetro de usuario (véase I - 7).
Posibilidades de ajuste de la velocidad en baudios
P 50 = 110, 150, 300, 600, 1 200, 2 400
4 800, 9 600, 19 200, 38 400 [Baudios]
La velocidad en baudios entre el POSITIP y
la unidad de discos FE 401 es siempre
9 600 Baud.
Formato de datos
Los datos se transmiten en la siguiente secuencia:
1.) Bit de start
2.) 7 bits de datos
3.) Bit de paridad (paridad par)
4.) 2 bits de stop
Interrupción de la transmisión de datos
Existen dos posibilidades de interrumpir y volver a iniciar la
transmisión de datos con un aparato externo.
➤
➤
➤
➤
➤ Arranque/parada (Start/Stop) a través de la entrada RXD
DC3 = XOFF = CTRL S:
interrupción de la transmisión
DC1 = XON = CTRL Q:
continuación de la transmisión
➤
➤
➤
➤
➤ Start/Stop a través de la línea de control CTS
Después de recibir la señal de stop CTS o DC3
el POSITIP emite aún dos señales más.
S D D D D D D D P S S
Bit de start
7 bits de datos
Bit de paridad
2 bits de stop
Conexión de los cables
La conexión de los cables depende del aparato que se conecte
(véase Documentación técnica del aparato externo).
Conexión completa Conexión simplificada
1
GND
2
3
4
5
6
20
7
TXD
RXD
RTS
CTS
DSR
GND
SIGNAL
DTR
CHASSIS
1
GND
2
3
4
5
6
20
7
TXD
RXD
RTS
CTS
DSR
GND
SIGNAL
DTR
CHASSIS
PT 855

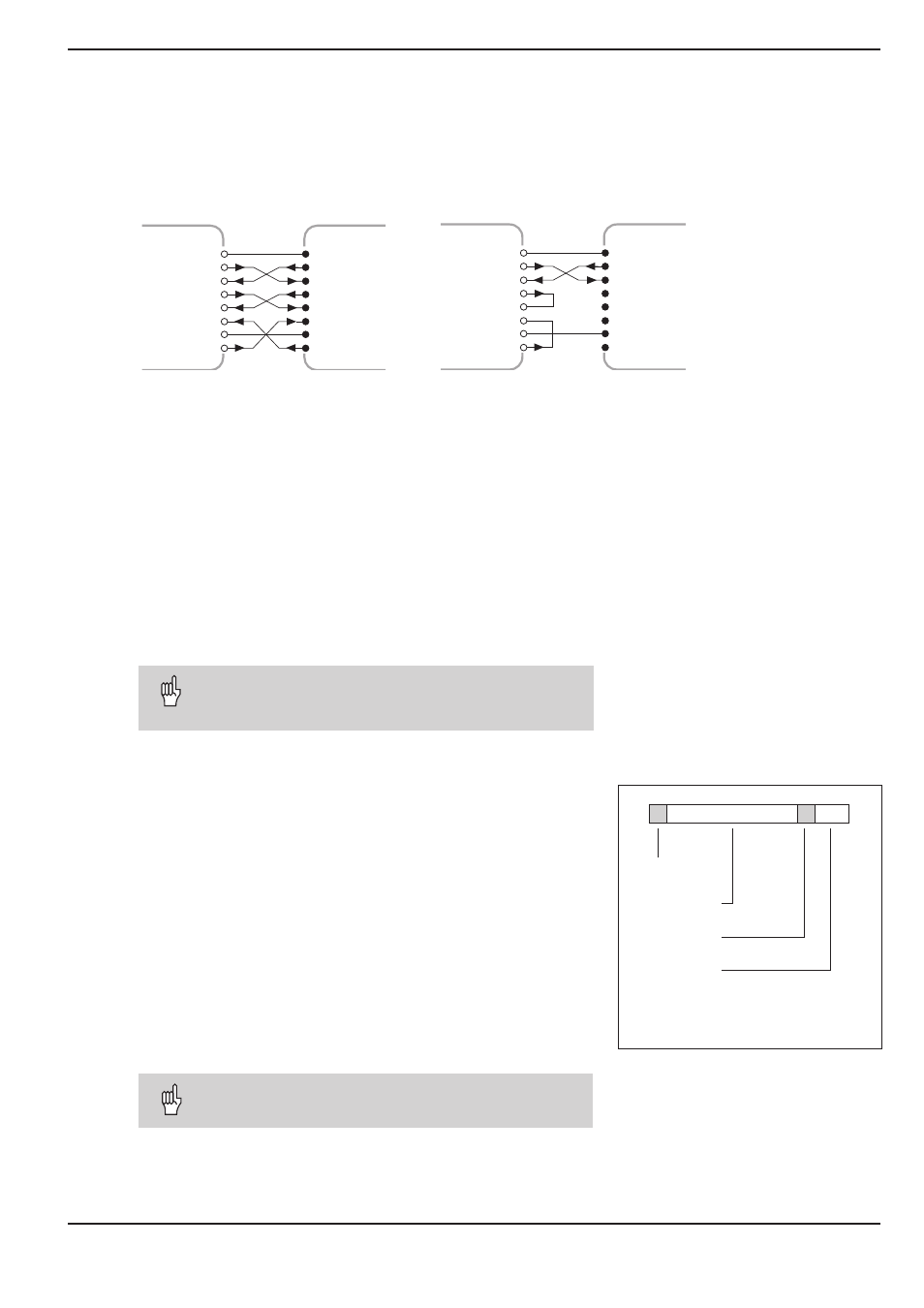

Fig. 42: Esquema de una conexión completa Fig. 43: Esquema de la conexión simplificada
Fig. 44: Formato de datos en una transmisión
