I - 4 Programación del POSITIP
POSITIP 855 Modo de empleo 59
0 ENT 1
1 8 ENT
5 ENT
Ninguna introducción para la Profundidad del taladro , p.ej.
cuando los taladros son a diferente profundidad.
1 2 ENT
3
ENT
Frases de programa
0 BEGIN PGM 80 MM Principio de pgm, número de pgm y sistema métrico
1 Z+20.000 Altura de seguridad
2 CYCL 4.0 FILAS TALADROS Seguimiento de los datos del ciclo para las filas de taladros
3 CYCL 4.1 POSX +20.000 Coordenada X del taladro 1
4 CYCL 4.2 POSY +15.000 Coordenada Y del taladro 1
5 CYCL 4.3 NUM.T 4 Número de taladros por fila
6 CYCL 4.4 DIST.T +10.000 Distancia entre los taladros de la fila
7 CYCL 4.5 ANGU. +18.000 Angulo entre las filas de taladros y el eje X
8 CYCL 4.6 PROFU. –5.000 Profundidad del taladro
9 CYCL 4.7 NUM.F 3 Número de filas
10 CYCL 4.8 DIST.F +12.000 Distancia entre dos filas de taladros
11 Z+20.000 Altura de seguridad
12 END PGM 80 MM Final del pgm, número de pgm y sistema métrico
Las filas de taladros se ejecutan en el modo de funcionamiento
EJECUTAR PROGRAMA.

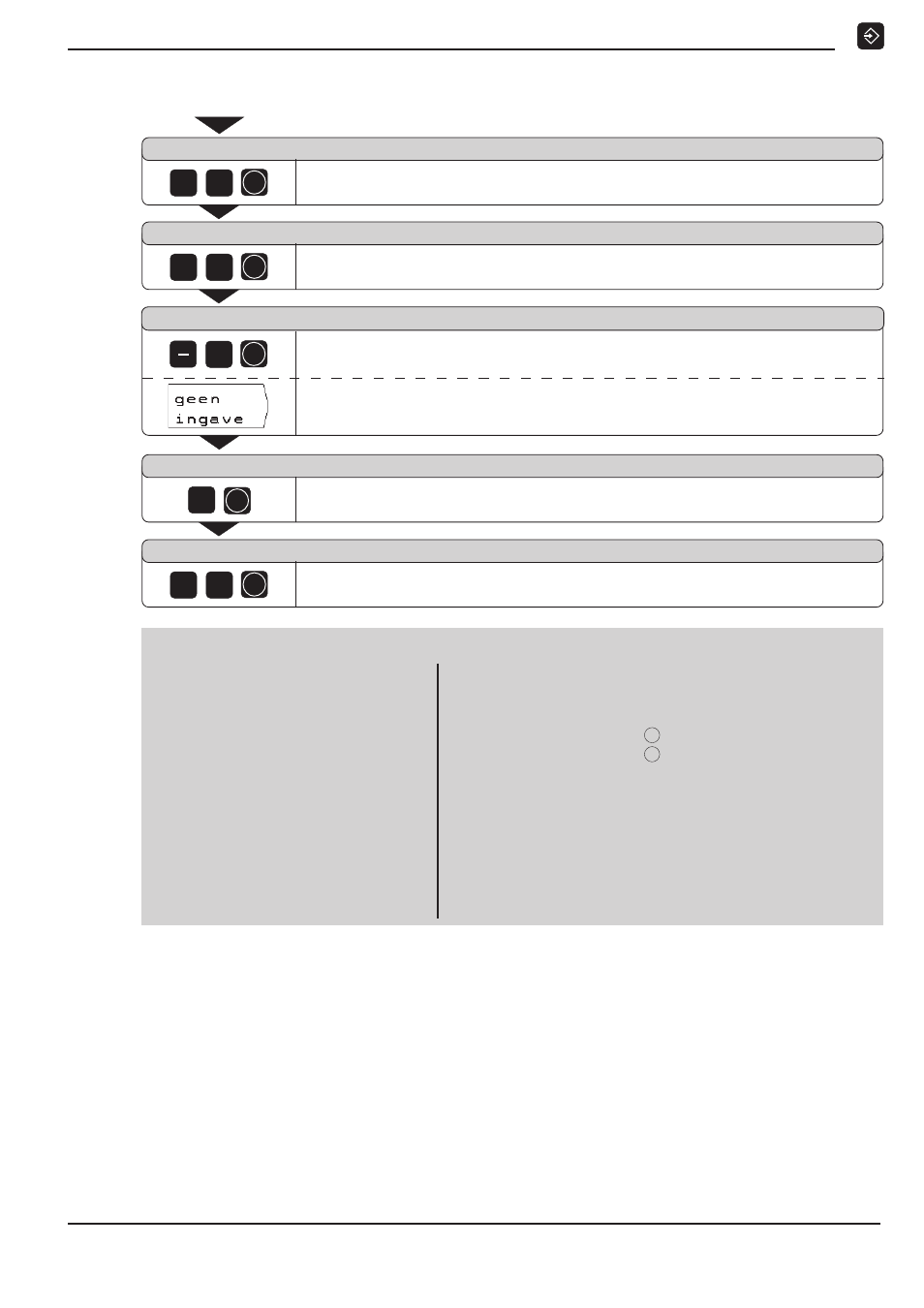

Figura de taladros en un programa
Distancia entre las filas ?
Número de filas ?
Profundiad del taladro ?
Distancia entre taladros ?
Angulo ?
Introducir el Número de filas ( NUM.F = 3 ).
Confirmar la introducción.
Introducir la Distancia entre taladros sobre una fila ( DIST.T = 10 mm).
Confirmar la introducción
Introducir el Angulo entre el eje X y las filas de taladros ( ANG. = 18° ).
Confirmar la introducción.
Introducir la Profundidad del taladro ( PROF. = – 5 mm ).
Confirmar la introducción.
Introducir la Distancia entre filas ( DIST.F = 12 mm ).
Confirmar la introducción
