Emisión de valores de medida
POSITIP 855
Información técnica
103
Inicio de la emisión del valor de medida a través de la entrada externa de conexiones EXT
A través de la entrada de conexiones en el conector Sub-D EXT se
puede iniciar la emisión de los valores de medida, introduciendo un
impulso o cerrando un contacto.
Contacto del pin 9: Conectar esta entrada a 0 V
Impulso en el pin 8: Duración de la señal del impulso t
e
≥
1,2 µs
El contacto o impulso puede introducrse también a través de un
circuito integrado TTL ( p.ej. SN 74 LS XX):
U
H
≥
3,9 V (U
MAX
= 15 V)
U
L
≤
0,9 V cuando I
L
≤
6 mA
Iniciar emisión del valor de medida
E X T
P I N 9
P I N 1
( 0 V )
P I N 8
P I N 1
( 0 V )
t
e
E X T
t
1
t
3
t
2
t
D
t
e
T X D
t
e
: Duración mínima por Impulso
t
e
≥
1,2 ms
t
e
: Duración mínima por Contacto
t
e
≥
7 ms
t
1
: Tiempo entre Impulso y memorización interna
t
1
≤
0,8 µs
t
1
: Tiempo entre Contacto y memorización interna
t
1
≤
4,5 ms
t
2
: Tiempo entre la memorización interna y la emisión de los
valores de medida
t
2
≤
30 ms + (5 ms
∗
N)
N = nº de ejes giratorios con visualización en grados, min., seg.
t
3
: Tiempo entre el final de la emisión de datos y una nueva
memorización a través de la entrada de conexión externa
t
3
≥
0 ms
t
D
: Duración de la emisión de los valores de medida
La duración de la emisión de valores t
D
depende de
•
la velocidad en baudios ajustada (BR),
•
el número de ejes (M) y
•
el número de líneas libres (L)
t
D
=
[s]
BR
176 • M + L • 11

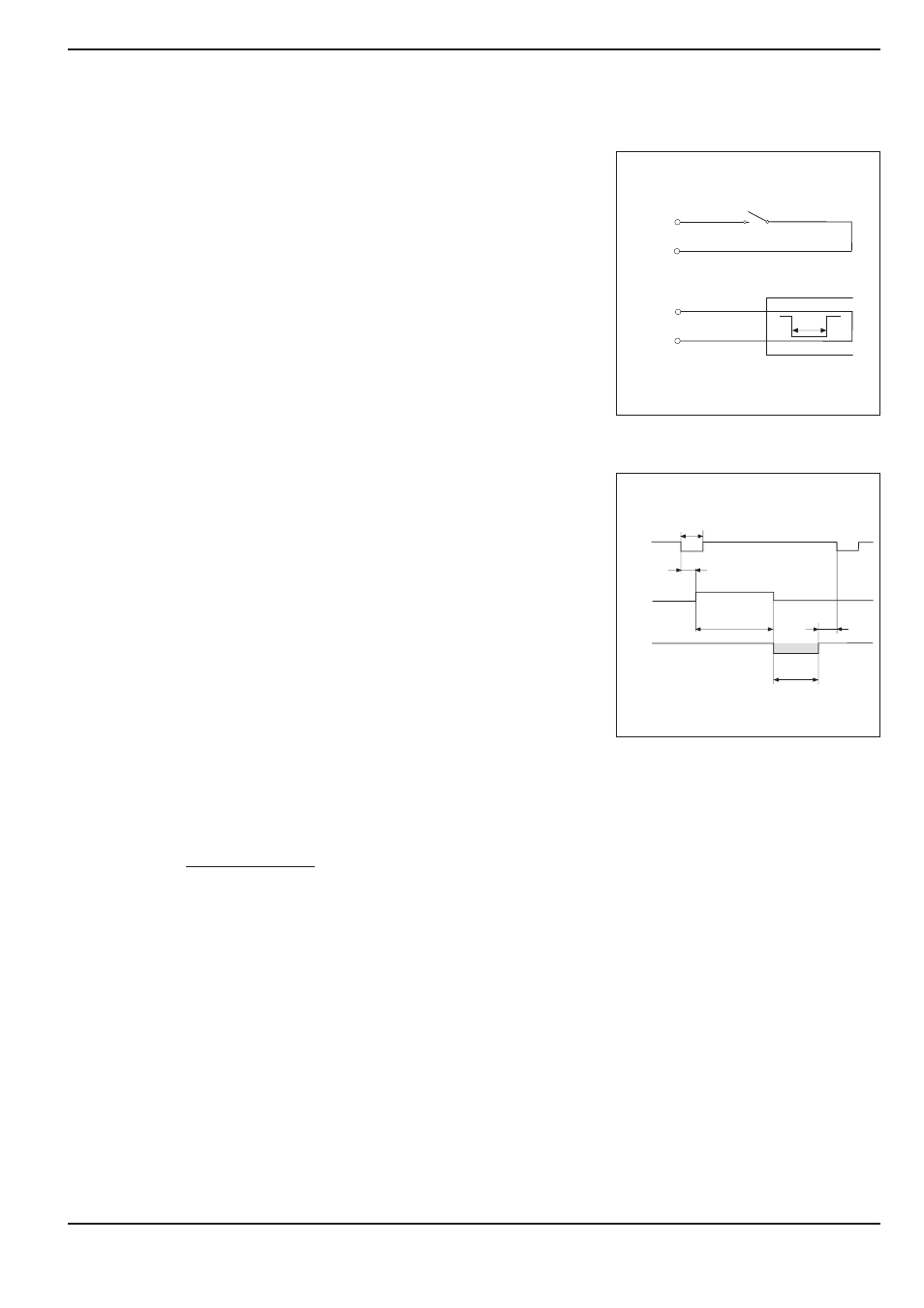

Fig. 46: Señal a través del contacto a 0 V
o impulso
Fig. 47: Diagrama de tiempos para la emisión
del valor de medida a través de la
entrada de conexiones externa
