I - 3 Trabajar con el POSITIP – Figura de taladros
POSITIP 855 Modo de empleo 37

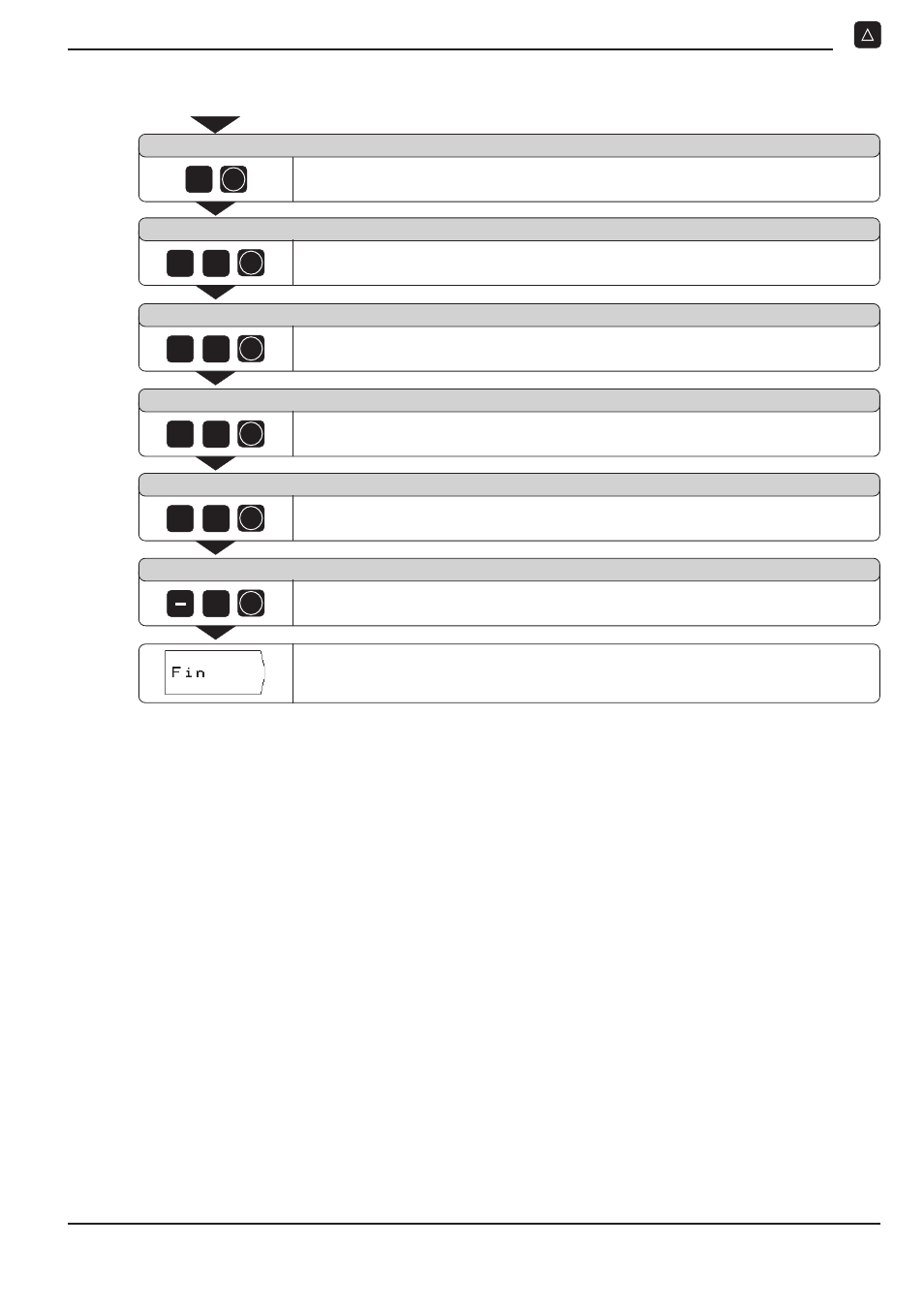

Círculo de taladros
5 0 ENT
5 0
ENT
0
ENT
2
3 0
ENT
5 ENT
8
ENT
Punto medio X ?
Introducir la coordenada X del punto central del círculo de taladros
( X = 50 mm ). Confirmar la introducción.
Punto medio Y ?
Introducir la coordenada Y del punto central del círculo de taladros
( Y = 50 mm ). Confirmar la introducción.
R a d io ?
Angulo de inicio ?
Introducir el Angulo inicial del eje X para el primer taladro ( 30° ).
Confirmar la introducción.
Profundidad del taladro ?
Finalizar la introducción de datos.
Número de taladros ?
Introducir el Número de taladros ( 8 ).
Confirmar la introducción.
Introducir el Radio del círculo de taladros ( 20 mm ).
Confirmar la introducción.
Introducir la Profundidad del taladro Z ( Z = – 5 mm ).
Confirmar la introducción.
