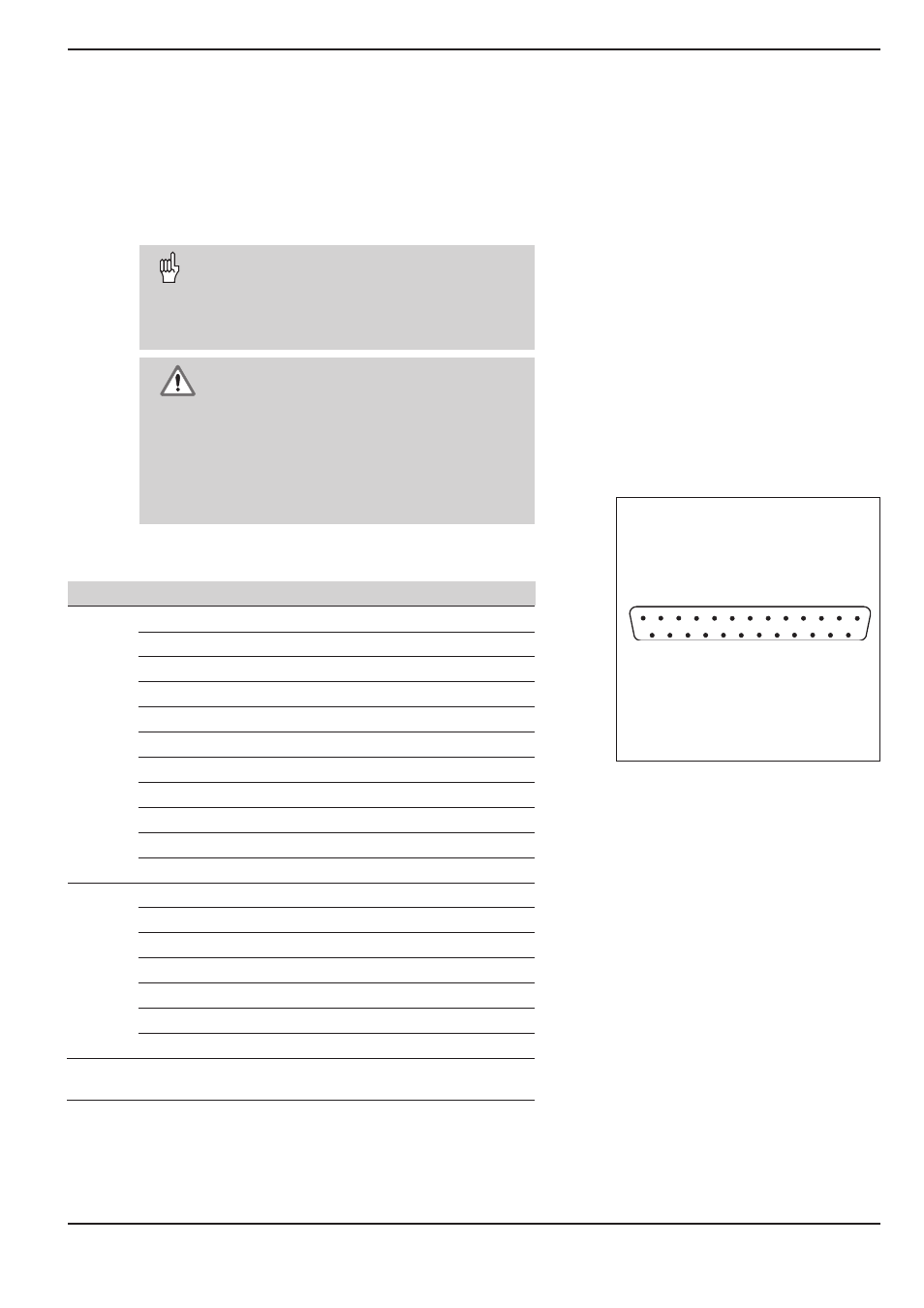

II - 6 Entradas y salidas de conexión
POSITIP 855 Información técnica 107
Entradas y salidas de conexión (X41)
Con las señales de conexión del conector Sub-D "EXT" se puede :
•
poner a cero la visualización del valor real de un eje de coordenadas
• controlar los procesos de conmutación
• iniciar la emisión del valor de medida (véase capítulo II - 5)
El conector X41 (EXT) cumple la norma de
"Separación de seguridad" VDE 0160, 5.88.
Las salidas para los margenes de desconexión
están separados galvanicamente mediante
optoacopladores.
¡ PELIGRO para componentes internos!
La tensión del círcuito de corriente externo
debe ser generada según VDE 0100, parte
410 (protección de baja tensión)!
Las cargas inductivas, como p.ej. los relés, só-
lo se deben conectar con diodos de protección!
¡Apantallar contra campos electromagnéticos!
¡Conectar la pantalla a la carcasa mediante
cables apantallados!
Distribución de pines en el conector sub-D EXT (conexión X41)
Pin Distribución
10 0 V para campos de conmutación
23, 24, 25 24 V – para campos de conmutación
11 POSITIP preparado
14 Valor de visualización fuera del campo 0
15 Valor de visualización fuera del campo 1
16 Valor de visualización fuera del campo 2
17 Valor de visualización fuera del campo 3
18 Valor de visualización fuera del campo 4
19 Valor de visualización fuera del campo 5
20 Valor de visualización fuera del campo 6
21 Valor de visualización fuera del campo 7
1 0 V (internos)
2 Poner a cero la visualización del eje 1
3 Poner a cero la visualización del eje 2
4 Poner a cero la visualización del eje 3
5 Poner a cero la visualización del eje 4
8 Impulso: Emisión del valor de medida
9 Contacto: Emisión del valor de medida
6, 7, 12, sin conexión
13, 22
1 6 2 7 3 8 5 4 9
14 15 16 17 18 19 20 21
10 11 12 13
22 23 24 25
II - 6
Fig. 48: Conector Sub-D EXT del POSITIP
Salidas
Entradas
