II - 6 Entradas y salidas de conexión
108 Información técnica POSITIP 855
P60.2 P61.2 P61.2
X:
0
– +
Puesta a cero de la visualización del valor real
Cada visualización del valor real se puede fijar a cero.
Duración mínima del impulso para poner a cero: t
min
≥
100 ms
Señal cero: Conectar a 0 V o
introducir un impulso a través de un integrado TTL (p.ej. SN 74 LS
XX):
U
H
≥
3,9 V (U
MAX
= 15 V)
U
L
≤
0,9 V cuando I
L
≤
6 mA
Utilización de las señales de conmutación
Si se quiere utilizar las señales de conmutación, antes deberá
alimentarse en el conector Sub-D EXT del POSITIP (pin 23 a pin 25) con
una tensión contínua de 24 V (0 V en el pin 10).
En los pines 14 a 21 hay 24 V siempre que no se encuentre el valor
de visualización en un campo de conmutación.
Estos pines se asignan a los ejes a través de los parámetros P60.x .
Tan pronto como un valor de visualización se encuentre dentro del
campo de conmutación, se desconecta la tensión del pin asignado.
El campo de conmutación se determina en el parámetro de
funcionamiento P61.x y es simétrico respecto a cero.
Al modificar la pos. del pto. de ref., también se tienen
que desplazar a la vez los campos de conmutación.
Asignación de los ejes de coordenadas: P60.x
Ningún eje asignado (off): P60.x = 0
Asignar eje 1: P60.x = 1
Asignar eje 2: P60.x = 2
Asignar eje 3: P60.x = 3
Asignar eje 4: P60.x = 4
Determinar el margen de desconexión: P 61.x
0 a 99 999,999 [mm] simétrico respecto a cero P61.x
Carga admisible de las salidas de conexión
I
MAX
= 100 mA
Resistencia ohmica
¡Peligro para componentes internos!
¡Las cargas inductivas sólo se conectan con diodos
de protección paralelos a la inductividad!
Precisión de los margenes de desconexión y del retardo de conexión: P 69
Se puede elegir el retardo de la conmutación y la precisión con la
que se conectan las señales de conmutación.
Se puede elegir entre
•
Precisión = Paso de visualización; retardo de conexión = 80 ms
-> Modo 1: P 69 = 0 (en inglés mode: forma y modo)
• Precisión =
Periodo de división TP del sistema
Retardo de conexión = 5 ms -> Modo 2: P 69 = 1

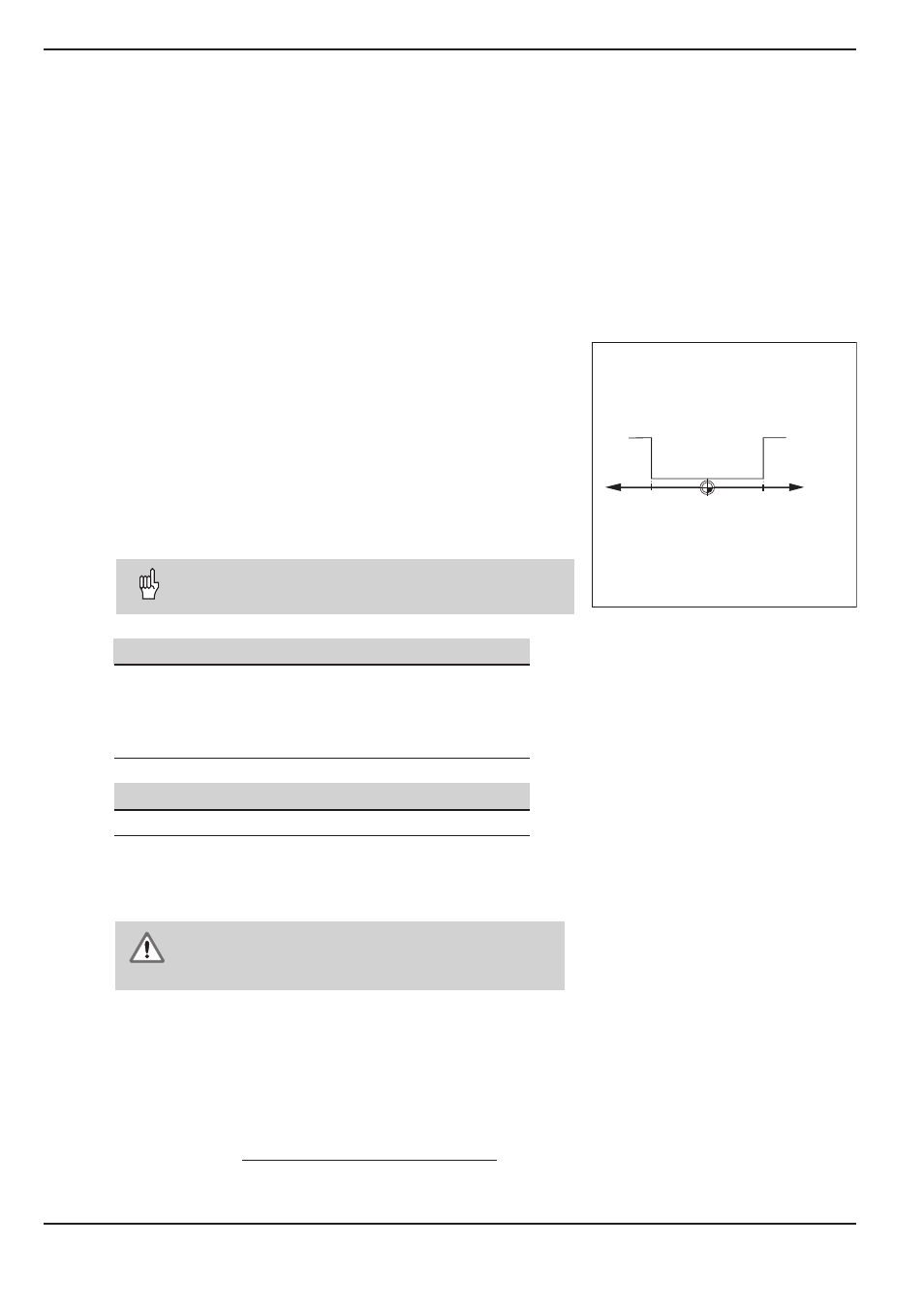

Fig. 50: Los campos de conmutación son
simétricos respecto a cero
