I - 4 Programación del POSITIP
POSITIP 855 Modo de empleo 67
Subprogramas y repeticiones parciales de un programa
Repetición parcial de un programa
La repetición parcial de un programa se introduce de forma
parecida a un subprograma. El final de la parte del programa se
caracteriza con el comando de repetición.
Es decir, no se fija con Label 0 .
Visualización de la frase CALL LBL en la repetición parcial de un programa
En pantalla se visualiza p.ej. CALL LBL 1 REP 10 / 10 .
Los dos números con la barra indican que se trata de la repetición parcial
de un programa.
El número delante
delante delante delante delante de la barra es el valor introducido para indicar el
número de repeticiones. El número detrás detrás detrás detrás detrás de la barra indica, durante
la ejecución, el número de repeticiones que quedan pendientes.

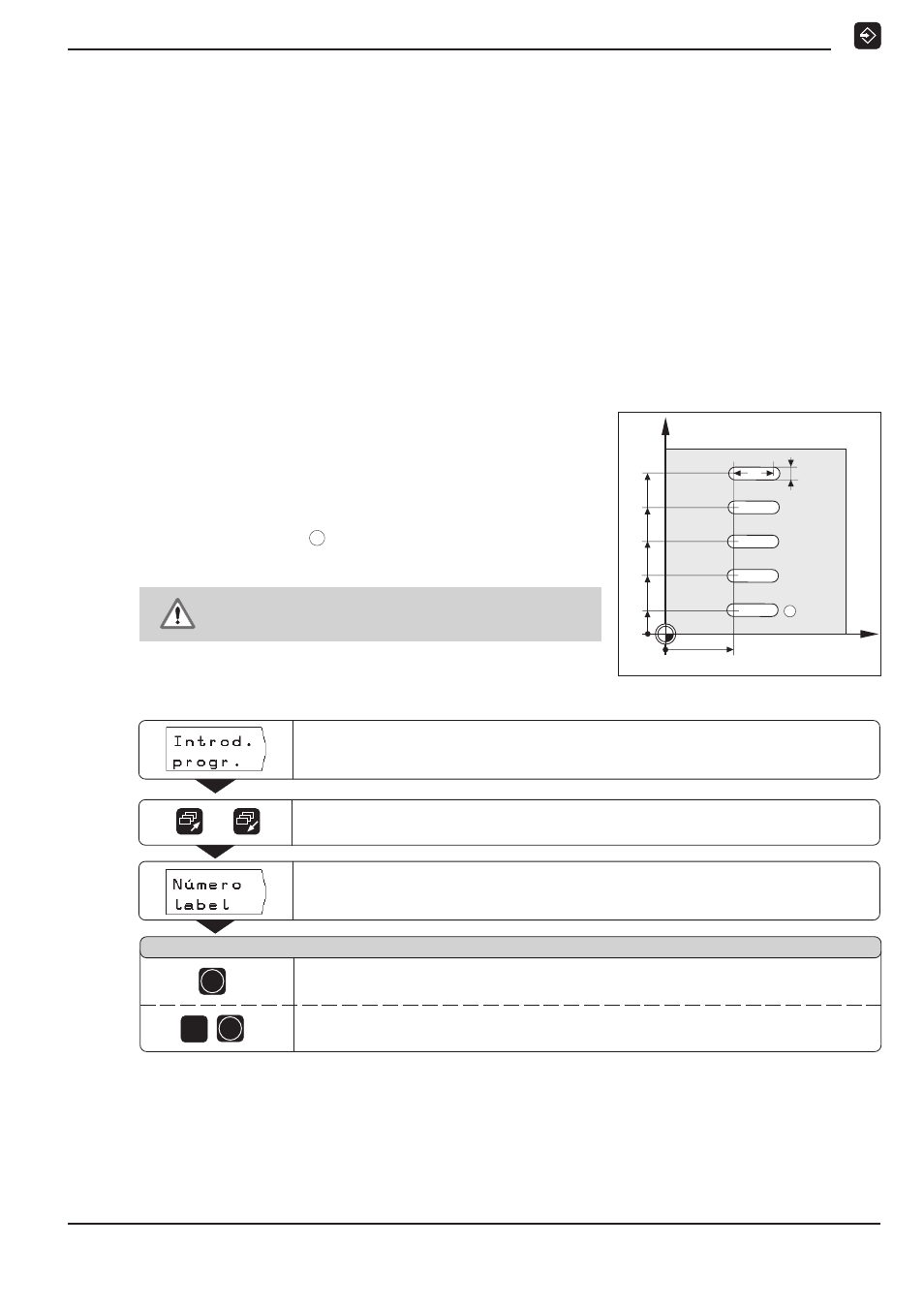

Ejemplo: Repetición parcial con ranuras
Longitud de la ranura: 16 mm + diámetro de la hta.
Profundidad de la ranura: – 12 mm
Desvío incremental del
punto de penetración:
15 mm
Diámetro de la ranura: 6 mm (= diámetro de la hta.)
Coordenadas del punto de
penetración de la ranura
1 : X = 30 mm Y = 10 mm
Y
X
70
0
0
30
55
10
6
40
25
16
1
¡Para ese ejemplo se precisa una fresa con dentado
frontal cortante en el centro (DIN 844)!
Ejemplo: Fijar un label para la repetición parcial del programa
Modo de funcionamiento: MEMORIZAR PROGRAMA
Pasar página hasta la segunda carátula de softkeys.
Seleccionar la Introducción del programa .
Fijar una marca en el programa ( LBL ) para la repetición parcial del mismo.
El POSITIP propone el Número label más bajo disponible.
/
Número de label ?
ENT
1 ENT
Introducir el Número de label ( 1 ). Confirmar la introducción.
El label fijado se encuentra en la frase actual: LBL 1 .
Aceptar el Número de label propuesto.
Las frases de programa empleadas en la repetición parcial de un
programa se introducen detrás de la frase
LBL.
