I - 4 Programación del POSITIP
54 Modo de empleo POSITIP 855
Y
X
Z

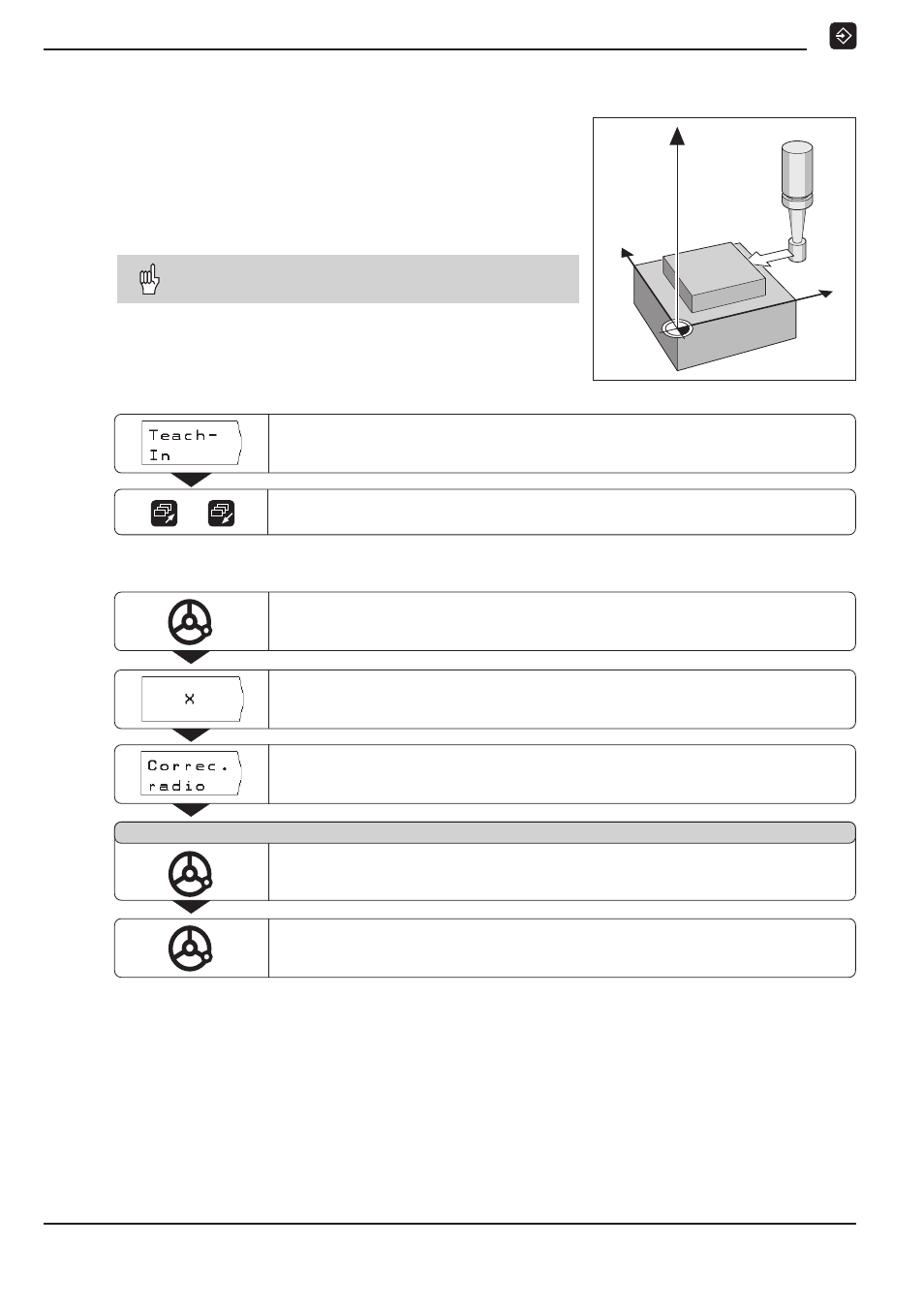

Aceptar posiciones: Funcionamiento Teach-In
Modo de funcionamiento: MEMORIZAR PROGRAMA
Seleccionar Teach-In .
Pasar página hasta que aparezca TEACH-IN / PALPADOR ARISTAS . /
Ejemplo: Palpar y aceptar la posición sobre el eje X.
Posicionamiento previo del palpador en la proximidad de la posición a palpar.
Seleccionar el eje de coordenadas, para el que se va a aceptar el valor: X.
Retirar el palpador KT, palpar otras posiciones tal como se ha descrito
y aceptarlas en el programa.
Desplazar el KT hacia la arista de la pieza,
hasta que se ilumine el piloto del palpador.
En el programa se memoriza la coordenada de la posición palpada.
Seleccionar la corrección de radio parra el mecanizado posterior.
Palpar en eje X
Ejemplo de un programa TEACH-IN / PALPADOR DE ARISTAS :
Palpar un isla y transmitir las posiciones a un programa
Con el palpador de aristas KT de HEIDENHAIN , se palpan las
posiciones de una pieza.
La función
TEACH-IN / PALPADOR DE ARISTAS transmite las
posiciones palpadas al programa.
El palpador de aristas transmite la posición real de la
pieza al programa.
