I - 2 Trabajar con el POSITIP – Primeros pasos
18 Modo de empleo POSITIP 855
Introducción de la longitud y el diámetro de la herramienta
La longitud y el diámetro de las herramientas se debe introducir en
la tabla de herramientas del POSITIP.
Se pueden introducir hasta 99 herramientas.
Antes de comenzar con el mecanizado de la pieza, seleccionar la
herramienta en la tabla de herramientas. El POSITIP tendrá en
cuenta el diámetro y la longitud de la herramienta introducida.
Como "Longitud de htas." se deberá indicar la diferencia
∆
L entre la
herramienta activada y la herramienta cero.
Signo para la diferencia de longitudes
∆∆∆∆∆
L
Cuando la herramienta es más larga que la hta. cero:
∆
L > 0
Cuando la herramienta es más corta que la hta. cero:
∆
L < 0
Ejemplo: Introducción de la longitud y el radio en la tabla de htas.
Número de la hta. p.ej. 7
Eje de la hta. Z
Diámetro de la hta. D = 8 mm
Longitud de la hta. L = 12 mm
Z
L
7
>0
L
0
=0
T
0
T
7
D
7
X
MOD
Selección de los parámetros de usuario.
Pasar página hasta que aparezca la carátula de softkeys con Tabla herram.
Introducir el número de la hta. ( p.ej. 7 ) y aceptar.
/
7 ENT
Número de la herramienta ?
Activar la Tabla de herramientas.
Saltar a la columna " Diámetro ".
Introducir el Diámetro de la hta. ( 8 mm ) y aceptar. 8 ENT
Diámetro de la herramienta ?
Z
X
∆
L
3
<0
∆
L
2
>0
∆
L
1
=0
D
1
T
1
T
2
T
3
D
2
D
3
MOD

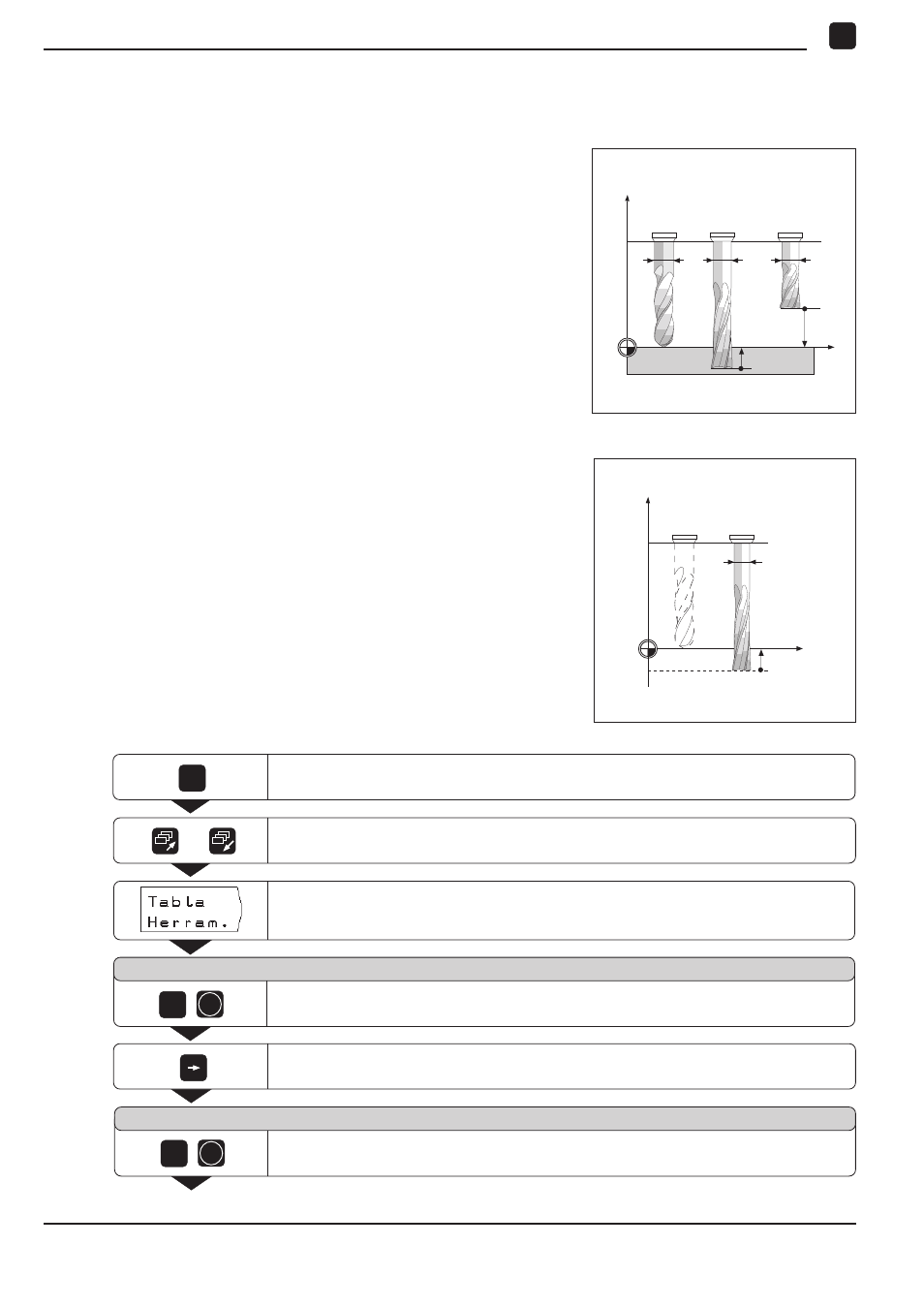

Fig. 17: Longitudes y diámetros de la hta.
