II - 4 Conexión de datos
100 Información técnica POSITIP 855
13 10 7 4 1
14 18 21 25
X 3 1 ( V . 2 4 / R S - 2 3 2 - C )
II - 4
Conexión de datos V.24/RS-232
Con la conexión de datos del POSITIP, se pueden archivar programas
y parámetros de funcionamiento en discos y emitir o memorizar
coordenadas.
Para transmitir programas, vease el capítulo I - 4 , y para transmitir
parámetros de funcionamiento, el capítulo II - 2..
En este capítulo se explica el Ajuste de la transmisión de datos.
•
Distribución de pines en el conector X31 para la conexión de datos
• Nivel de la señal
• Conexionado entre el cable y el conector
• Velocidad de transmisión (velocidad en baudios)
• Formato de datos
Posibilidades de conexión.
La conexión de datos en serie V.24 / RS - 232 - C se encuentra en
el conector X31 de la parte posterior del POSITIP. En este conector
de datos se pueden acoplar los siguientes aparatos:
•
Unidad de discos FE 401 de HEIDENHAIN
• Impresora con conexión de datos en serie
• Ordenador personal (PC) con conexión de datos en serie.
La unidad de discos FE 401 de HEIDENHAIN está
preparada para la conexión de datos inmediata..
El conector X31 cumple la norma de "Separación de
red" VDE 0160, 5.88.
Distribución de pines para la conexión de datos del POSITIP en el conector X31
Pin Distribución
1 CHASSIS GND – Carcasa
2 TXD – Datos de emisión
3 RXD – Datos de recepción
4 RTS – Solicitud de emisión
5 CTS – Preparado para la emisión
6 DSR – Emisor preparado
7 SIGNAL GND – Toma a tierra
20 DTR – Receptor preparado
8 a 19 sin conexión
21 a 25 sin conexión
Nivel de las señales
Señal Nivel de la señal Nivel de la señal
1 = activado 0 = desactivada
TXD, RXD – 3 V a – 15 V + 3 V a + 15 V
RTS, CTS + 3 V a + 15 V – 3 V a – 15 V
DSR, DTR

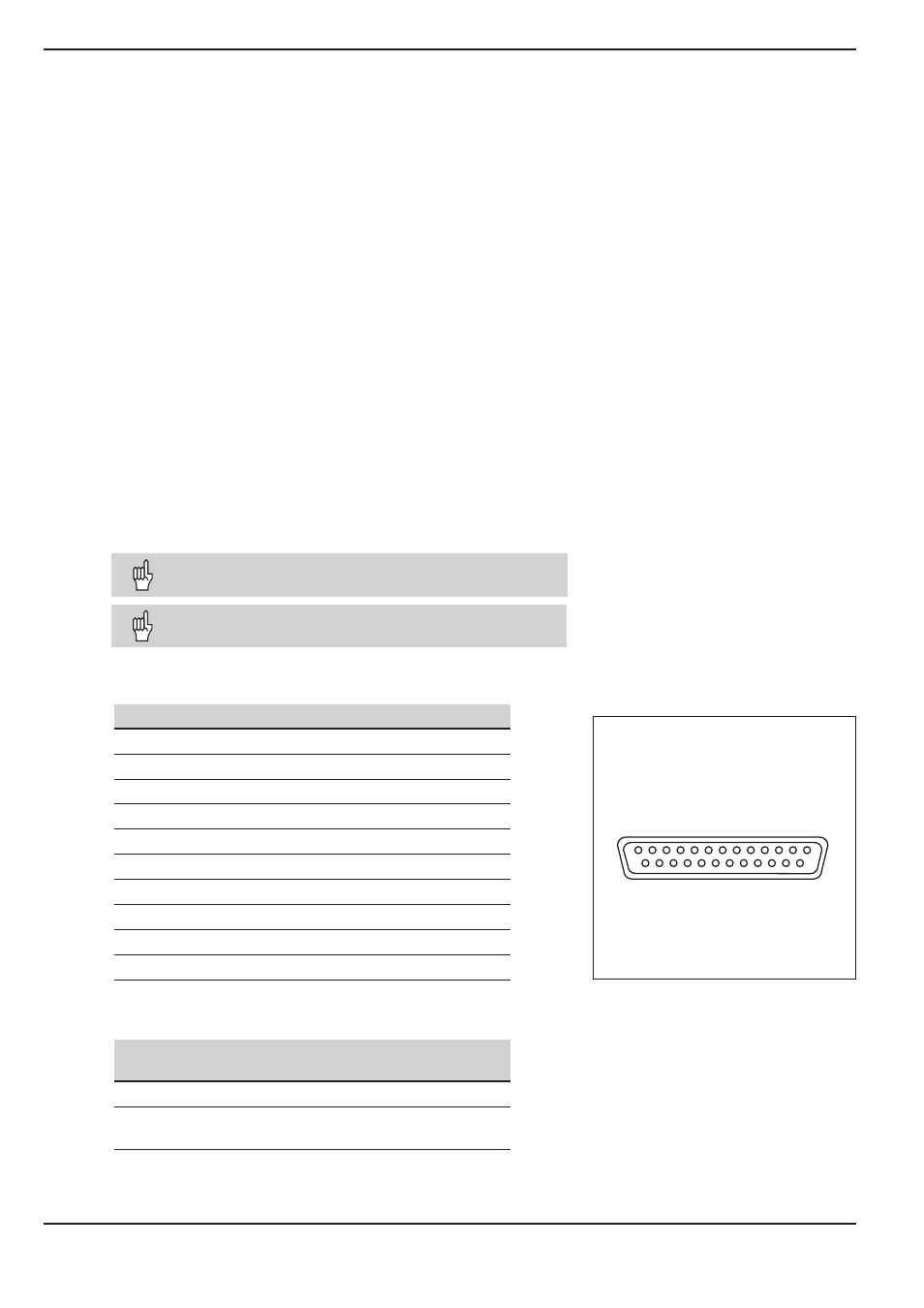

Fig. 41: Distribución de pines de la conexión de
datos V.24 / RS-232-C
