I - 2 Trabajar con el POSITIP – Primeros pasos
POSITIP 855 Modo de empleo 23

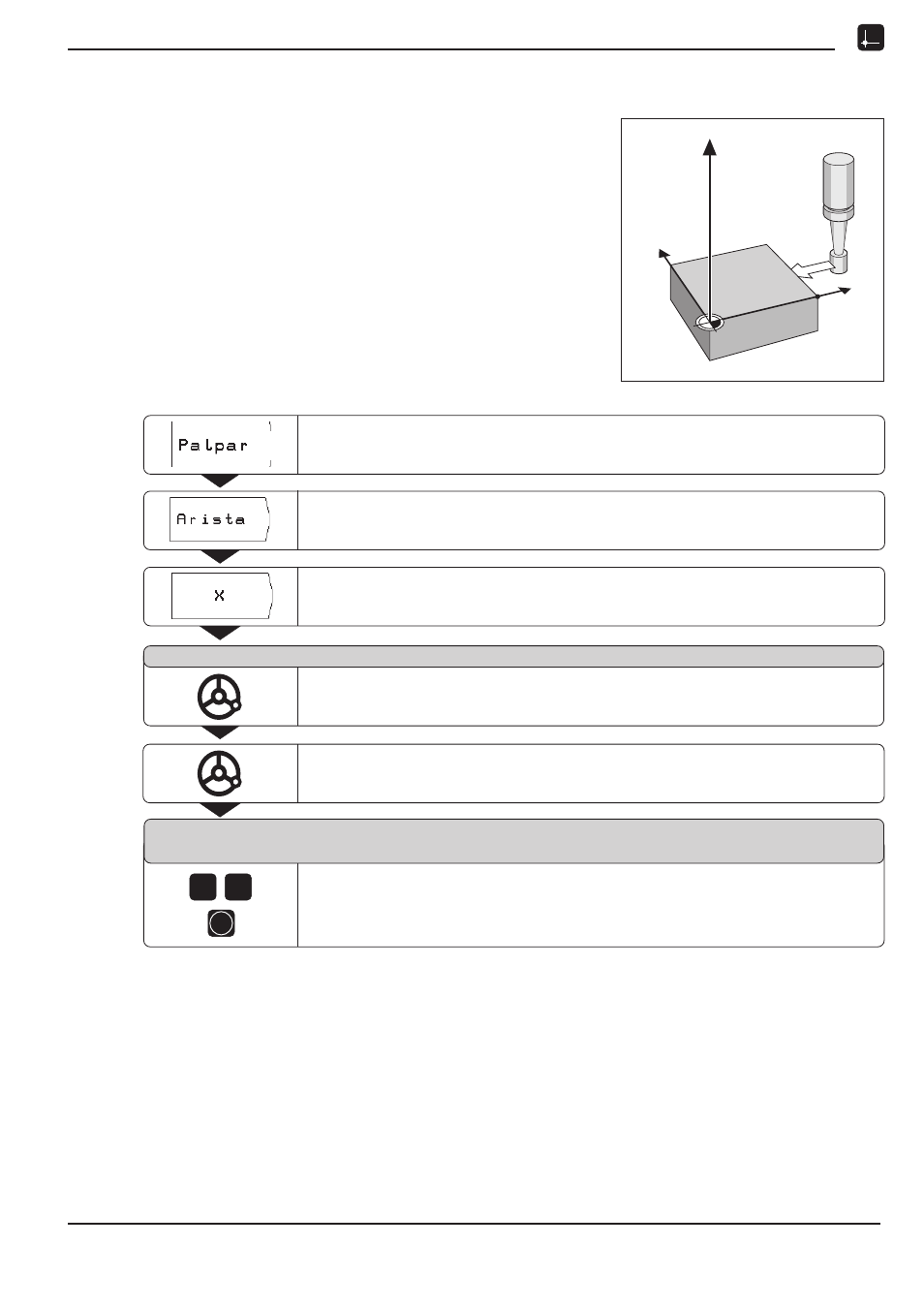

Funciones de palpación para la fijación del punto de referencia
Ejemplo: Palpar una arista de la pieza, visualizar la posición de la arista y
fijarla como línea de referencia
La arista palpada es paralela al eje Y.
Para calcular las coordenadas de un punto de referencia, se puede
palpar y fijar como línea de referencia, aristas y superficies, tal
como se describe en la página siguiente.
Y
X
Z
X?
Funcionamiento: VALOR ACTUAL
Seleccionar Palpar.
Seleccionar el eje, para el que se han fijado las coordenadas: eje X.
Seleccionar Arista.
Desplazar el palpador de aristas KT fuera de la arista.
Desplazar el palpador de aristas KT hacia la arista de la pieza, hasta que se
ilumine el piloto del palpador.
El POSITIP indica la posición de la arista en el eje X.
Palpar en el eje X
El POSITIP indica el valor 0 en la visualización de las coordenadas.
Introducir las coordenadas deseadas de la arista de la pieza, p.ej. X = 20 mm
y
fijar la coordenada como valor de referencia para dicha arista.
2 0
ENT
Introducir el valor para X
+ 0
